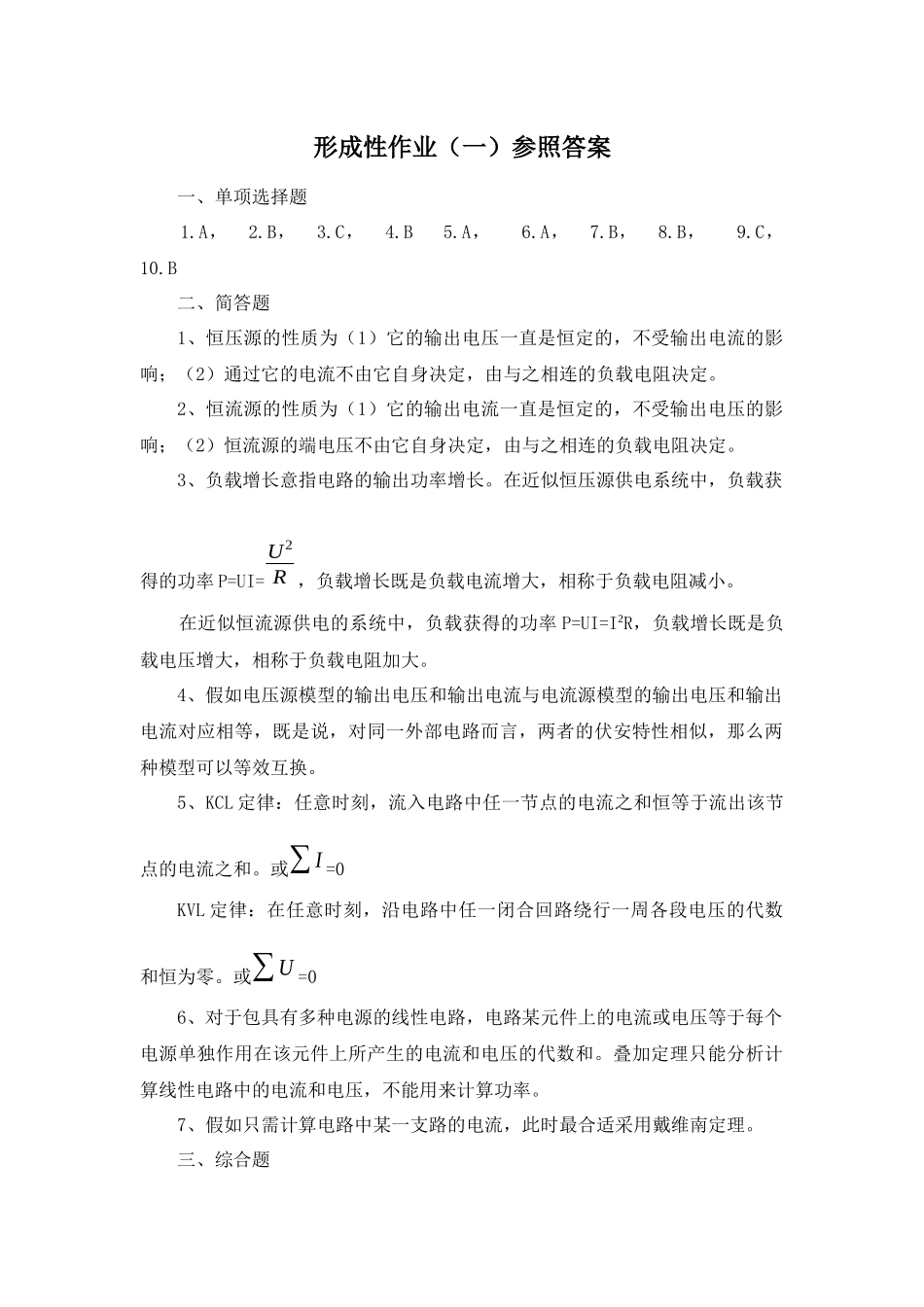

形成性作业（一）参照答案一、单项选择题 1.A， 2.B， 3.C， 4.B 5.A， 6.A， 7.B， 8.B， 9.C， 10.B二、简答题1、恒压源的性质为（1）它的输出电压一直是恒定的，不受输出电流的影响；（2）通过它的电流不由它自身决定，由与之相连的负载电阻决定。2、恒流源的性质为（1）它的输出电流一直是恒定的，不受输出电压的影响；（2）恒流源的端电压不由它自身决定，由与之相连的负载电阻决定。3、负载增长意指电路的输出功率增长。在近似恒压源供电系统中，负载获得的功率 P=UI=U2R ，负载增长既是负载电流增大，相称于负载电阻减小。 在近似恒流源供电的系统中，负载获得的功率 P=UI=I2R，负载增长既是负载电压增大，相称于负载电阻加大。4、假如电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等，既是说，对同一外部电路而言，两者的伏安特性相似，那么两种模型可以等效互换。5、KCL 定律：任意时刻，流入电路中任一节点的电流之和恒等于流出该节点的电流之和。或∑ I =0KVL 定律：在任意时刻，沿电路中任一闭合回路绕行一周各段电压的代数和恒为零。或∑ U =06、对于包具有多种电源的线性电路，电路某元件上的电流或电压等于每个电源单独作用在该元件上所产生的电流和电压的代数和。叠加定理只能分析计算线性电路中的电流和电压，不能用来计算功率。7、假如只需计算电路中某一支路的电流，此时最合适采用戴维南定理。三、综合题1、解：K1闭合，K2打开，有I1（R0+R1）=UK1打开，K2闭合，有I2（R0+R2）=U联立上两式，得出U=5.8V， R0=0.3Ω2、解：设流过 ACB 回路的电流为 I，根据基尔霍夫定律，有 （R1+R2+R3）I=U3-U2+U1求出 I=29 A因此 UAB=U1-IR1=43 V UBC=-U2-IR2=-223 VUCA=-UAB-UBC=43 V3、解：断开 R5，求开路电压 UO和入端电阻 R0UBD= UR3R1+R3 ≈4.33VUCD= UR4R2+R4 =3.25VUBC= UBD+UDC=UBD-UCD=1.08V将 U 短路 R0=（R1//R3）+（R2//R4）≈5.83Ω求出电流 I5为I5=UR0+R5 =U BCR0+R5 ≈0.1A形成性作业（二）参照答案一、单项选择题 1.C， 2.C， 3.A， 4.B 5.A， 6.A， 7.C， 8.A， 9.C， 10.C二、简答题1、幅值、频率、初相2、（1）电路的阻抗最小并呈电阻性。 （2）电路中的电流最大。 （3）XL=XC，串联谐振可在电容和电感两端产生高电压。3、电源可以传送多少有功功率给负载，与功率因数 cosϕ 的大小有直接关系。cosϕ =1，阐明输出的功率所有是...
