2025年电力工程师考试绘图题

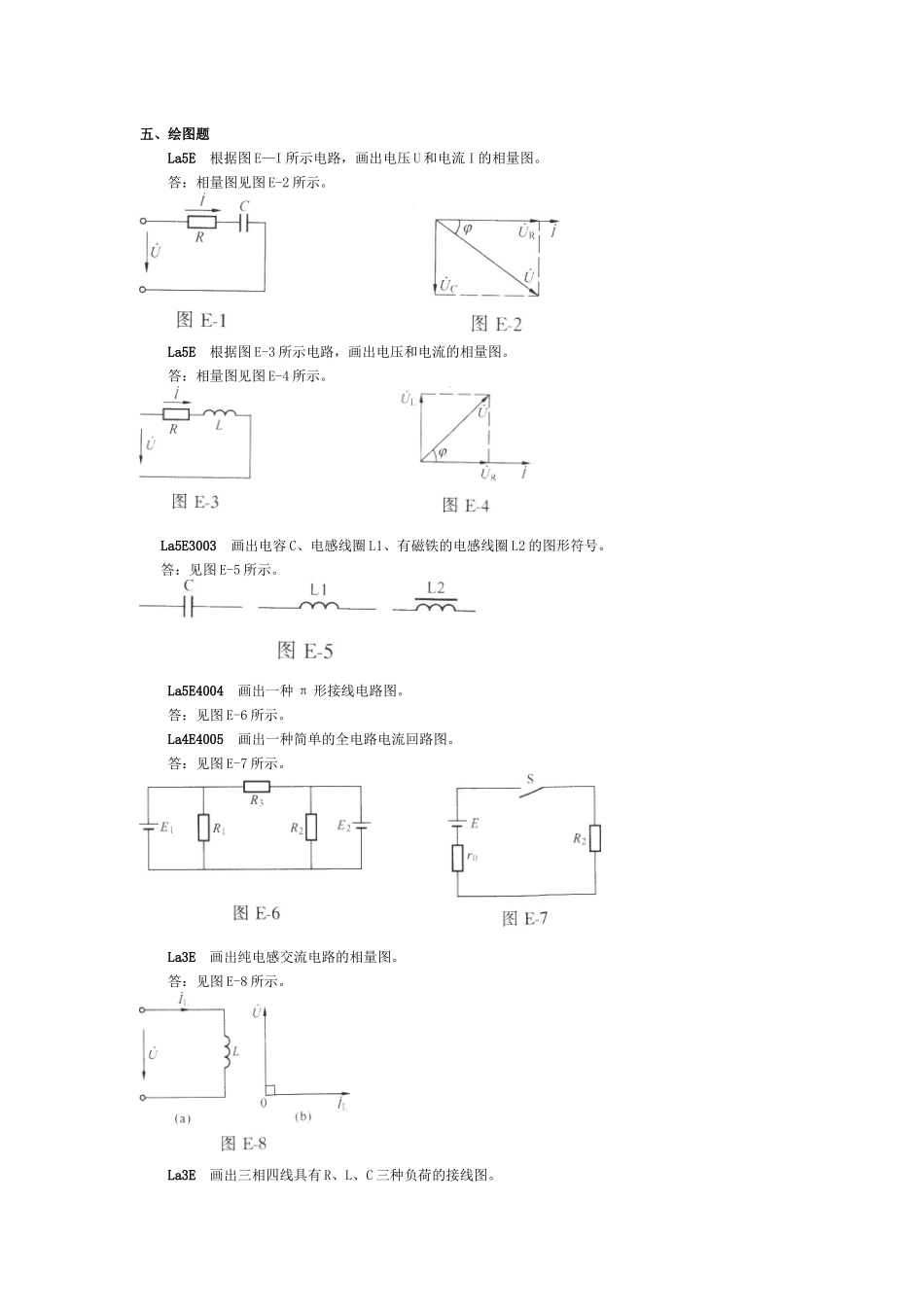

五、绘图题 La5E 根据图 E—I 所示电路，画出电压 U 和电流 I 的相量图。 答：相量图见图 E-2 所示。 La5E 根据图 E-3 所示电路，画出电压和电流的相量图。 答：相量图见图 E-4 所示。 La5E3003 画出电容 C、电感线圈 L1、有磁铁的电感线圈 L2 的图形符号。 答：见图 E-5 所示。La5E4004 画出一种 π 形接线电路图。答：见图 E-6 所示。 La4E4005 画出一种简单的全电路电流回路图。答：见图 E-7 所示。La3E 画出纯电感交流电路的相量图。答：见图 E-8 所示。 La3E 画出三相四线具有 R、L、C 三种负荷的接线图。 答：见图 E-9 所示。 La4E3008 画出继电器延时断开的动合触点和延时闭合的动合触点图形。 答：见图 E 一 10 所示。 La4E3009 画出继电器延时闭合的动断触点和延时断开的动断触点图形符号。 答：见图 E-11 所示。 La4E3010 画出双绕组变压器、三绕组变压器、自耦变压器常用图形符号。 答：见图 E-12 所示。 La3E3011 画出电网阶段式电流保护的主保护和远后备保护的动作范围及动作时间特性图。 答：见图 E-13 所示。 La3E3012 画出距离保护三段式时限特性曲线图。 答：见图 E—14 所示。 La3E4013 画出阻抗继电器偏移特性圆(Z’＞Z”)。 答：见图 E-15 所示。 La3E4014 画出电喇叭、调压变压器、电流互感器图形符号。 答：见图 E-16 所示。Jd5E 画出变压器中性点零序电流保护原理图。答：见图 E-17 所示。Jd5E 画出变压器温度信号装置原理接线图。答：变压器温度信号装置原理接线，见图 E-18 所示。 Jd5E3017 画出断路器辅助触点接通的事故音响启动回路。 答：见图 E-19。Jd5E3018 画出跳闸位置继电器 KOF 的一对常开触点控制的事故音响启动回路。 答：见图 E-20。Jd5E3019 画出事故信号熔断器熔断信号发信回路。答：见图 E-21。 Jd5E4020 画出闪光装置接线图。 答：见图 E-22。 Jd4E3021 画出阻波器 L、C、结合电容器 C1、线路常用代表符号。 答：见图 E-23 所示。 Jd4E3022 画出断路器压力异常(减少)严禁分闸操作电路图。 答：见图 E-24 所示。 Jd4E3023 画出断路器位置不对应启动重叠闸回路。 答：见图 E-25 所示。 Jd4E4024 画出零序电流滤过器接线图。 答：见图 E-26 所示。 Jd4E4025 画出发电机与无限大容量系统并列运行的等效电路图及相量图。 答：见图 E-27 所示。Jd4E4026 画出预告信号熔...
