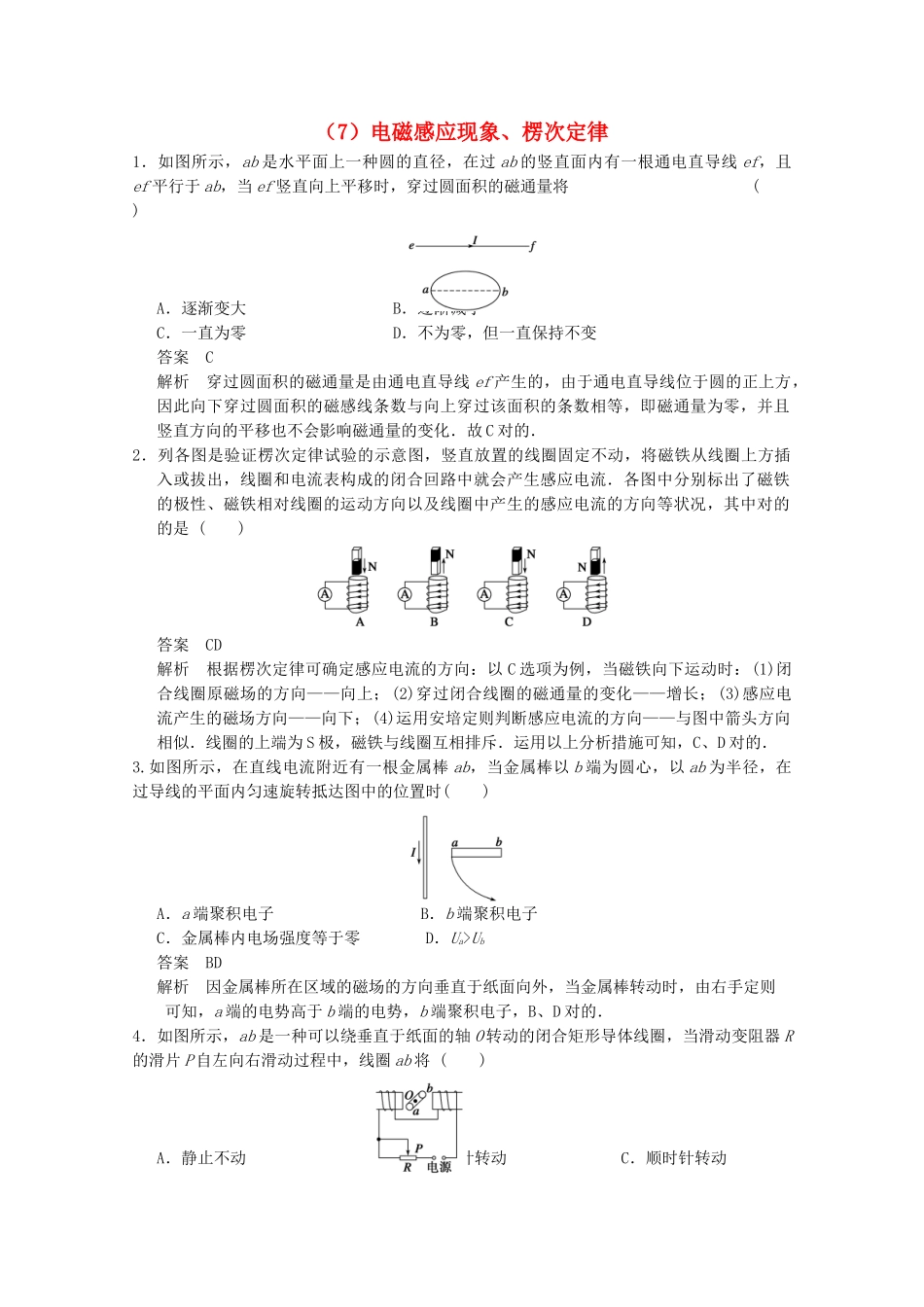

（7）电磁感应现象、楞次定律1．如图所示，ab 是水平面上一种圆的直径，在过 ab 的竖直面内有一根通电直导线 ef，且ef 平行于 ab，当 ef 竖直向上平移时，穿过圆面积的磁通量将( )A．逐渐变大B．逐渐减小C．一直为零 D．不为零，但一直保持不变答案 C解析 穿过圆面积的磁通量是由通电直导线 ef 产生的，由于通电直导线位于圆的正上方，因此向下穿过圆面积的磁感线条数与向上穿过该面积的条数相等，即磁通量为零，并且竖直方向的平移也不会影响磁通量的变化．故 C 对的．2．列各图是验证楞次定律试验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流．各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等状况，其中对的的是 ( ) 答案 CD解析 根据楞次定律可确定感应电流的方向：以 C 选项为例，当磁铁向下运动时：(1)闭合线圈原磁场的方向——向上；(2)穿过闭合线圈的磁通量的变化——增长；(3)感应电流产生的磁场方向——向下；(4)运用安培定则判断感应电流的方向——与图中箭头方向相似．线圈的上端为 S 极，磁铁与线圈互相排斥．运用以上分析措施可知，C、D 对的．3.如图所示，在直线电流附近有一根金属棒 ab，当金属棒以 b 端为圆心，以 ab 为半径，在过导线的平面内匀速旋转抵达图中的位置时( )A．a 端聚积电子 B．b 端聚积电子C．金属棒内电场强度等于零 D．Ua>Ub答案 BD解析 因金属棒所在区域的磁场的方向垂直于纸面向外，当金属棒转动时，由右手定则可知，a 端的电势高于 b 端的电势，b 端聚积电子，B、D 对的．4．如图所示，ab 是一种可以绕垂直于纸面的轴 O 转动的闭合矩形导体线圈，当滑动变阻器 R的滑片 P 自左向右滑动过程中，线圈 ab 将 ( )A．静止不动 B．逆时针转动 C．顺时针转动D．发生转动，但因电源的极性不明，无法确定转动的方向答案 C解析 当 P 向右滑动时，电路中电阻减小，电流增大，穿过线圈 ab 的磁通量增大，根据楞次定律判断，线圈 ab 将顺时针转动．5．如图所示，甲是闭合铜线框，乙是有缺口的铜线框，丙是闭合的塑料线框，它们的正下方都放置一薄强磁铁，现将甲、乙、丙拿至相似高度 H 处同步释放(各线框下落过程中不翻转)，则如下说法对的的是( )A．三者同步落地B．甲、乙同步落地，丙后落地C．甲、丙同步落地，乙后落地D．乙、丙同步落地，甲...
