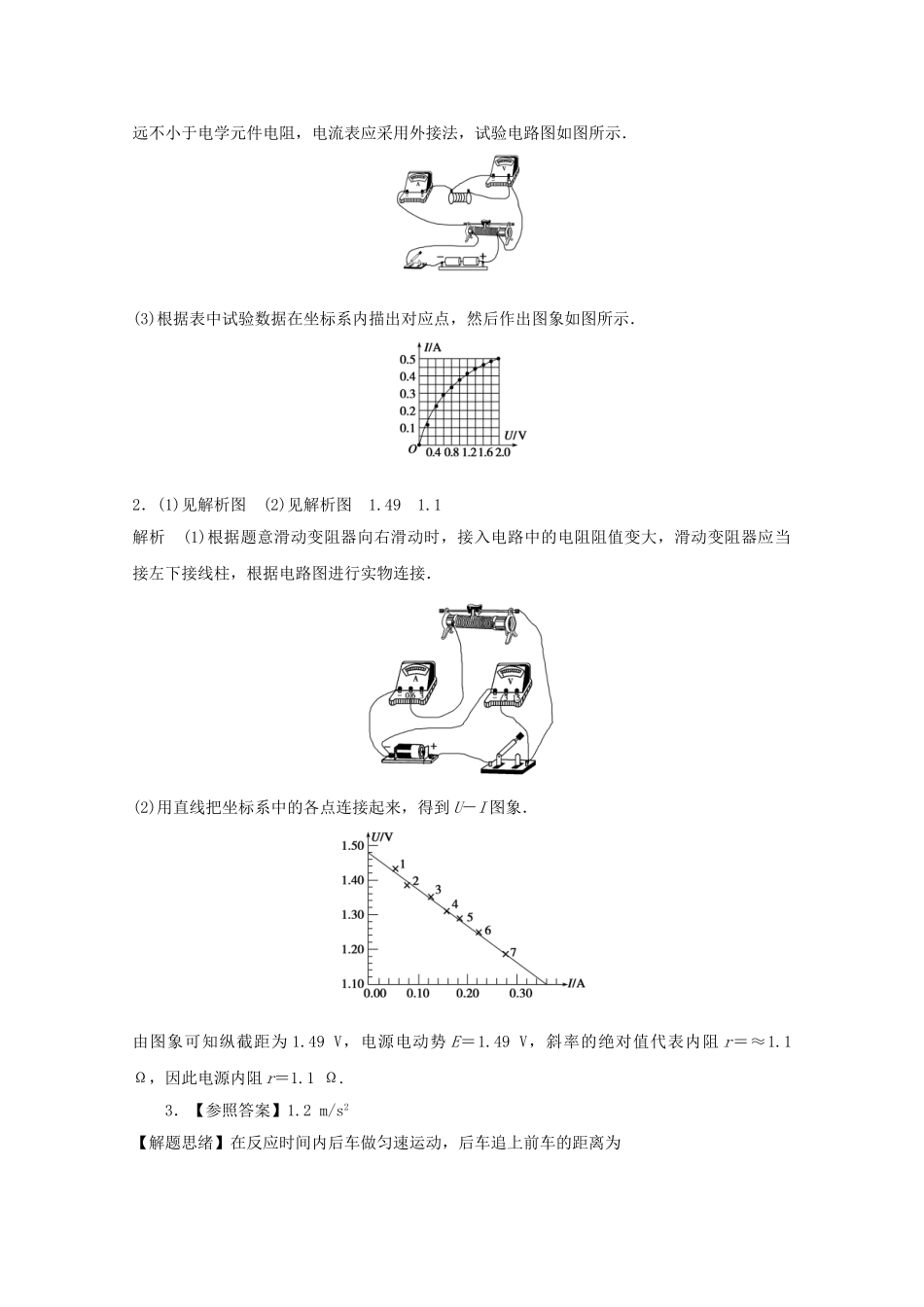

2025年江苏省连云港市高考物理考点突破38电学基础实验运动学的综合问题含解析_第3页
3/4
考点突破每日一练(38)电学基础试验、运动学的综合问题1.某同学从家里的废旧收音机上拆下一电学元件,其上标注“2.5 V 1.5 W”的字样,为描绘出该元件的伏安特性曲线,该同学在试验室找到了下列试验器材:A.电流表(量程是 3 A,内阻是 0.1 Ω)B.电流表(量程是 0.6 A,内阻是 0.5 Ω)C.电压表(量程是 15 V,内阻是 25 kΩ)D.电压表(量程是 3 V,内阻是 5 kΩ)E.滑动变阻器(阻值范围 0~5 Ω,额定电流为 0.6 A)F.滑动变阻器(阻值范围 0~100 Ω,额定电流为 0.6 A)G.直流电源(电动势 E=3 V,内阻不计)H.开关、导线若干(1)为了提高试验成果的精确程度,电流表应选______;电压表应选____;滑动变阻器应选____.(以上均填写器材代号)(2)请将如图 1 所示的试验电路图补充完整. (3)该同学根据设计的试验电路进行试验,通过试验得到如下数据(I 和 U 分别表达待测元件的电流和电压),请在图坐标纸中描绘出该元件的伏安特性曲线.I/A00.120.210.290.340.380.420.450.470.490.50U/V00.200.400.600.801.001.201.401.601.802.002.莉莉同学为了测一节干电池的电动势 E 和内电阻 r.(1)莉莉在用伏安法更精确地测量该干电池的电动势和内电阻,试验电路如图所示.请你用实线替代导线在图 4 中连接好实物,规定变阻器的滑动头向右滑动时,其电阻值变大.图 3 (2)由试验测得的 7 组数据已在图 5 的 U-I 图上标出,请你完毕图线,由图象可得 E=________ V(保留三位有效数字),r=________ Ω(保留两位有效数字).3.在高速公路上行驶的车辆随意变更车道容易导致交通事故。乙车正在以 108km/h 的速度在快车道上行驶,行驶在该车前面的甲车以 72km/h 的速度在慢车道上行驶,甲车却忽然变道至乙车正前方,并立即加速行驶,其加速度大小 a1=2m/s2,此时乙车车头和甲车车尾相距只有 d=19m。乙车司机发现前车变道后,经 t0=1s 时间做出反应,开始刹车减速,为避免发生车祸,乙车刹车减速的加速度 a2至少为多大?参照答案1.(1)B D E (2)见解析图 (3)见解析图解析 (1)元件的最大电压不超过 2.5 V,电压表应选 D,最大电流不超过 I= A=0.6 A,电流表选 B,为以便试验操作,滑动变阻器应选小量程,因此选 E.(2)由表中试验数据可知,电压与电流应从零开始变化,滑动变阻器应采用分压式接法,元件电阻约为 R== Ω≈4.17 Ω,电压表内阻为 5 kΩ,电流表内阻为 0.5 Ω,电压表...
