2025年7层公寓6248m2全套结构计算毕业设计

2025年7层公寓6248m2全套结构计算毕业设计_第1页
1/49
2025年7层公寓6248m2全套结构计算毕业设计_第2页
2/49
2025年7层公寓6248m2全套结构计算毕业设计_第3页
3/49

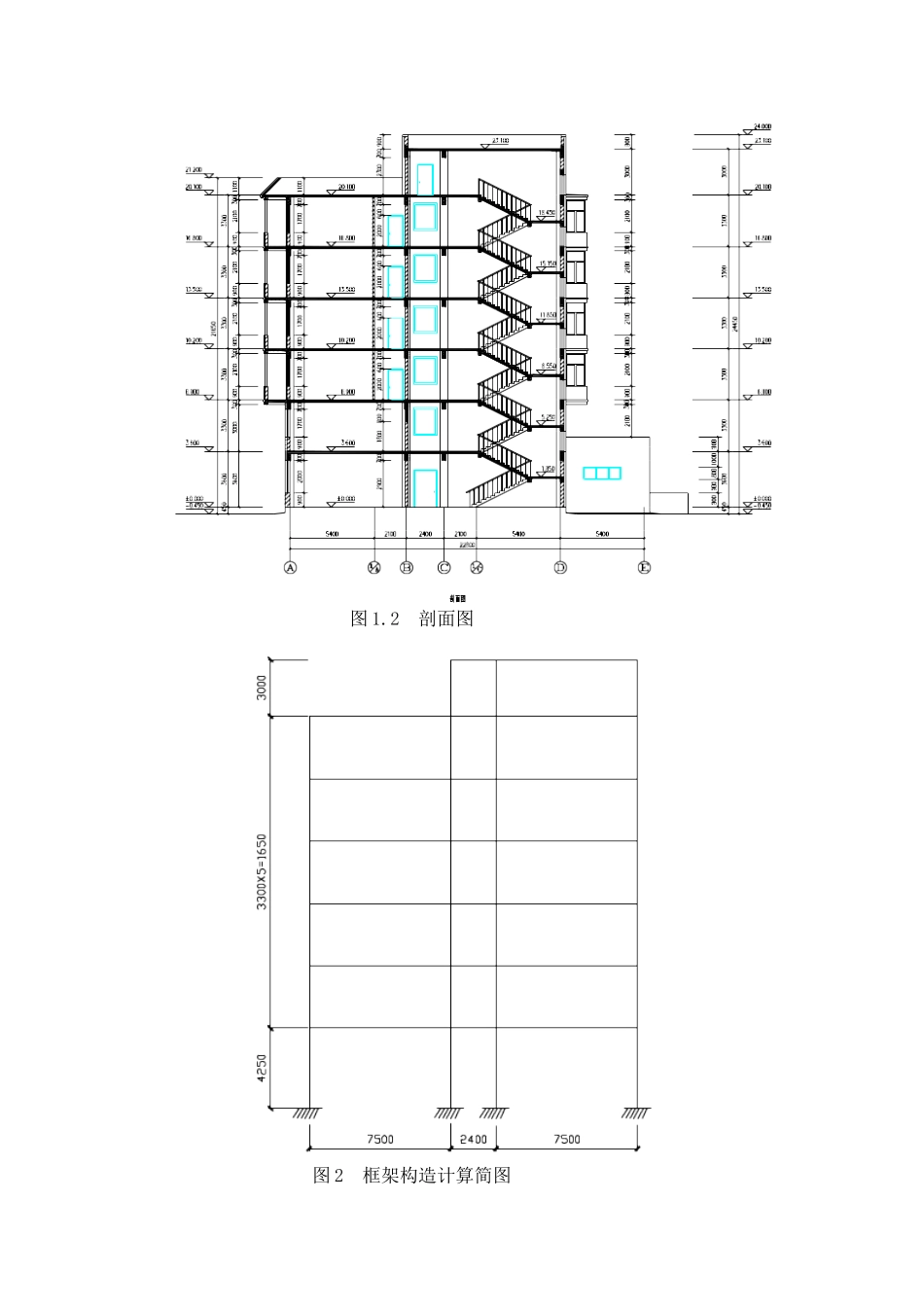

构造设计一、 工程概况长春市拟建七层青年公寓,建筑面积 6247.95m2,拟建房屋所在地的地震动参数 αmax=0.16,Tg=0.30s,基本雪压 S0=0.35KN/m2,基本风压 W0=0.65KN/m2,地面粗糙度为 B 类,土重度为 18KN/m3,空隙比 0.8,液性指数 0.833,地基承载力特征值 fak=200KN/m2,土壤最大冻土深度-1.62m.二、 构造布置及计算简图 一层:3.6m二至六层:3.3m电梯机房:3.0m填充外墙 190mm 厚陶粒混凝土砌块,木门及窗口尺寸见图 1;楼盖采用现浇钢筋混凝土构造,楼板厚 100mm,局部 120mm,主梁 250mmX700mm,次梁 250mmX650mm,梁柱板混凝土强度等级 C30(fc=14.3N/mm2, ft=1.43N/mm2).柱截面尺寸估算:框架构造的抗震等级为三级,其轴压比限制[μN]=0.9,各层的重力荷载代表值取 12KN/m2,边柱及中柱的负载面积分别为和。因此第一层柱截面面积为边柱 A C=1.3×5.15×7.8×12×103×60.9×14.3=292145mm2 中柱 A C=1.25×4.85×7.8×12×103×60.9×14 .3=270000mm2如取柱截面为正方形,则边柱和中柱截面高度分别为 540mm 和 520mm,根据上述计算构造并考虑其他原因,本设计柱截面尺寸取值如下: 一层:600mmX600mm; 二至六层:500mmX500mm;基础选用独立扩展基础,基础埋深 1.7m,基础截面高度取 1.4m,框架构造计算简图去顶层柱形心线作为框架柱的轴线,梁轴线取至板底,2~6 层柱高度即为层高,底层柱高度从基础顶面取至一层板底,即 h1=3.6+1.7+0.45-1.4-0.1=4.25m.三、 重力荷载计算(一)屋面及楼面的永久荷载原则值屋面(不上人) 40 厚 C20 细石混凝土保护层 22X0.04=0.88 KN/m2 4 厚 APP 改性沥青防水层 0.40 KN/m2 10 厚水泥砂浆找平层 20X0.01=0.20 KN/m2 1:10 水泥珍珠岩找坡层 15X0.02=0.30 KN/m2 80 厚聚苯乙烯保温层 0.5X0.08=0.04 KN/m2 10 厚 1:3 水泥砂浆找平层 20X0.01=0.20 KN/m2 100 厚现浇混凝土屋面板 25X0.10=2.50 KN/m2 20 厚混合砂浆抹面刮大白 20X0.02=0.40 KN/m2 合计 4.92 KN/m2 图 1.1 首层平面图 图 1.2 剖面图 图 2 框架构造计算简图楼面瓷砖地面(包括水泥粗砂打底) 0.55 KN/m220 厚 1:3 水泥砂浆找平层 20X0.02=0.40 KN/m2100 厚钢筋混凝土楼板 25X0.10=2.50 KN/m220 厚混合砂浆抹面刮大白 20X0.02=0.40 KN/m2 合计 3.85 KN/m(二)屋面及楼面可变荷载原则值 不上人屋面均布活荷载原则值 0.50 KN/m2 楼面活载原则...
