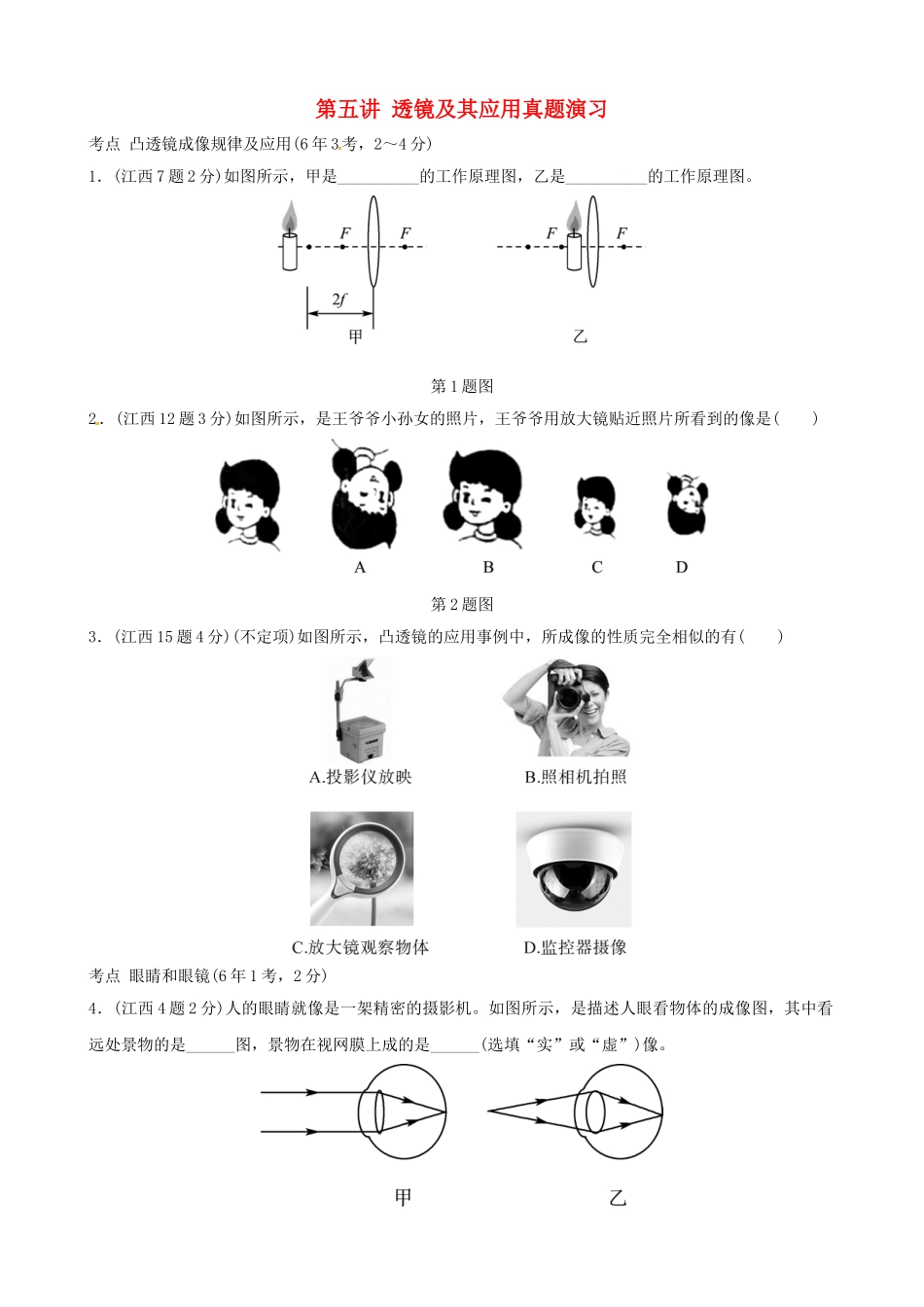

第五讲 透镜及其应用真题演习考点 凸透镜成像规律及应用(6 年 3考，2～4 分)1．(江西 7 题 2 分)如图所示，甲是__________的工作原理图，乙是__________的工作原理图。第 1 题图2．(江西 12 题 3 分)如图所示，是王爷爷小孙女的照片，王爷爷用放大镜贴近照片所看到的像是( )第 2 题图3．(江西 15 题 4 分)(不定项)如图所示，凸透镜的应用事例中，所成像的性质完全相似的有( )考点 眼睛和眼镜(6 年 1 考，2 分)4．(江西 4 题 2 分)人的眼睛就像是一架精密的摄影机。如图所示，是描述人眼看物体的成像图，其中看远处景物的是______图，景物在视网膜上成的是______(选填“实”或“虚”)像。第 4 题图考点 探究凸透镜成像规律(6 年 2 考，4～8 分)5．[江西 26(一)题 4 分]智能手机进入平常百姓家，诸多人对它爱不释手。瑞瑞同学学习了物理知识后，对手机的某些功能进行了科学探究。(一)拍照功能甲乙第 5 题图【提出问题】如图甲所示，同一位置，拍同一地点，为何会变大 呢？ 【猜想与假设】手机的镜头也许是一种焦距可以变化的凸透镜。【设计试验】瑞瑞同学设计制作了一种焦距可以变化的凸透镜。【进行试验与搜集证据】(1)保持蜡烛和水透镜的位置不动，运用注射器注入或吸出水的多少，变化水透镜的厚薄，从而变化水透镜焦距；(2)测出水透镜焦距的大小，并移动光屏，得到清晰的像后，将观测到的现象与数据记录在下表：凸透镜焦距 f＝14 cm焦距 f＝16 cm试验序号123456物距 u/cm304060304060像距 v/cm262218342722像的正倒倒立倒立倒立倒立倒立倒立像的大小缩小缩小缩小缩小缩小实像的变化由大变小由大变小【分析与论证】通过对试验序号 2 与 5、3 与 6 的数据分析，得出初步结论：在物距一定期，凸透镜的焦距越大，所成实像的像距________，像距与物距的比值越大，所成实 像的大小________(选填“越大”“越小”或“不变”)。【评估】(1)请你补充试验序号 4 中漏填的试验记录：________；(2)在成实像的状况下，焦距不一样的凸透镜，成像的共同特点都是________(选填“倒立”“缩小”或“不变”)。6．(江西 22 题 8 分)【试验名称】探究凸透镜成像规律。【设计试验与进行试验】(1)试验器材：刻度尺、蜡烛、凸透镜、光屏(如图甲所示)；(2)如图乙所示，从左到右分别放置蜡烛、凸透镜和光屏。A．只需要将烛焰、凸透镜、光屏中心调至同一高度。B．需将三者中心调至同一高度并在同一直线上...
