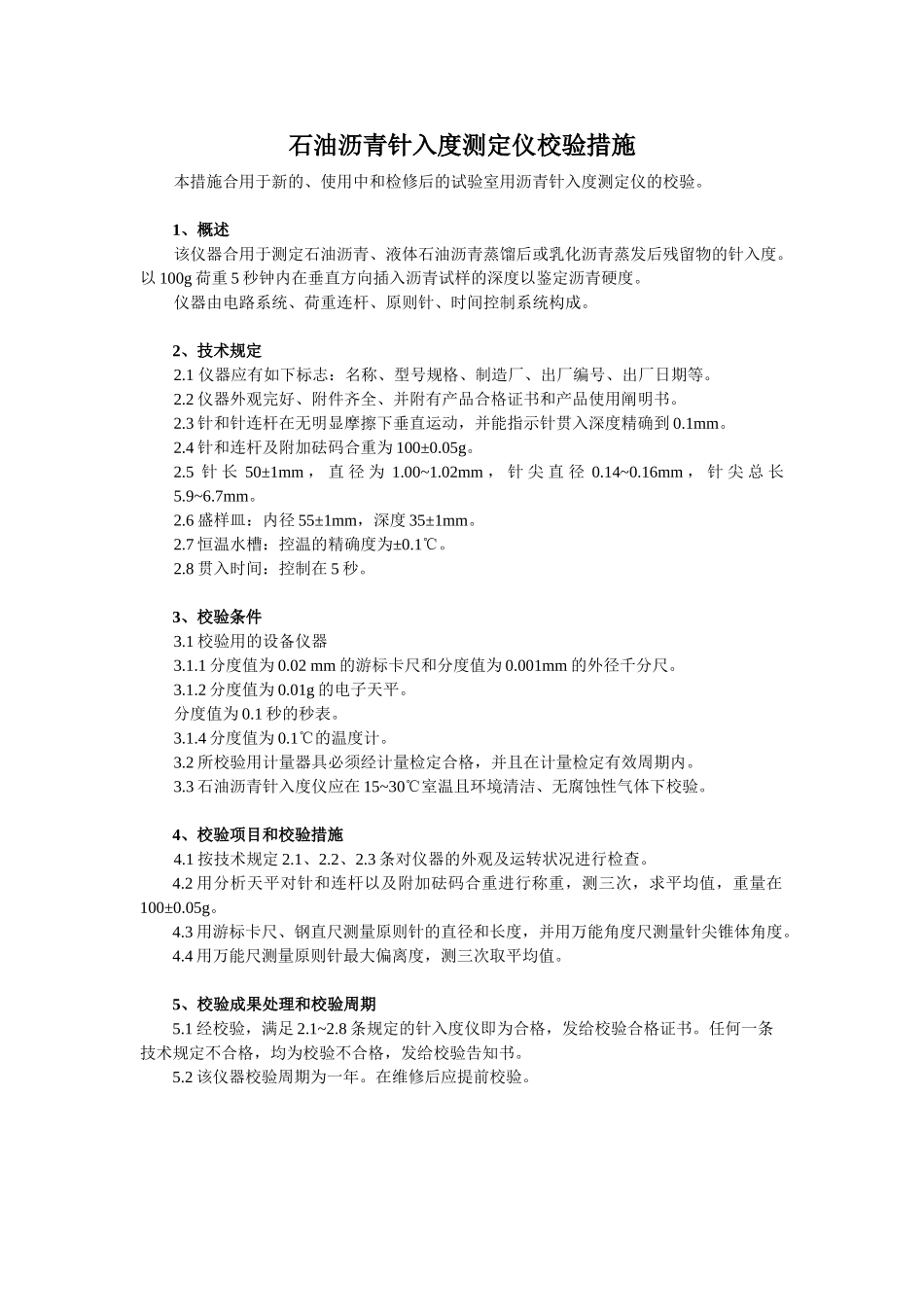

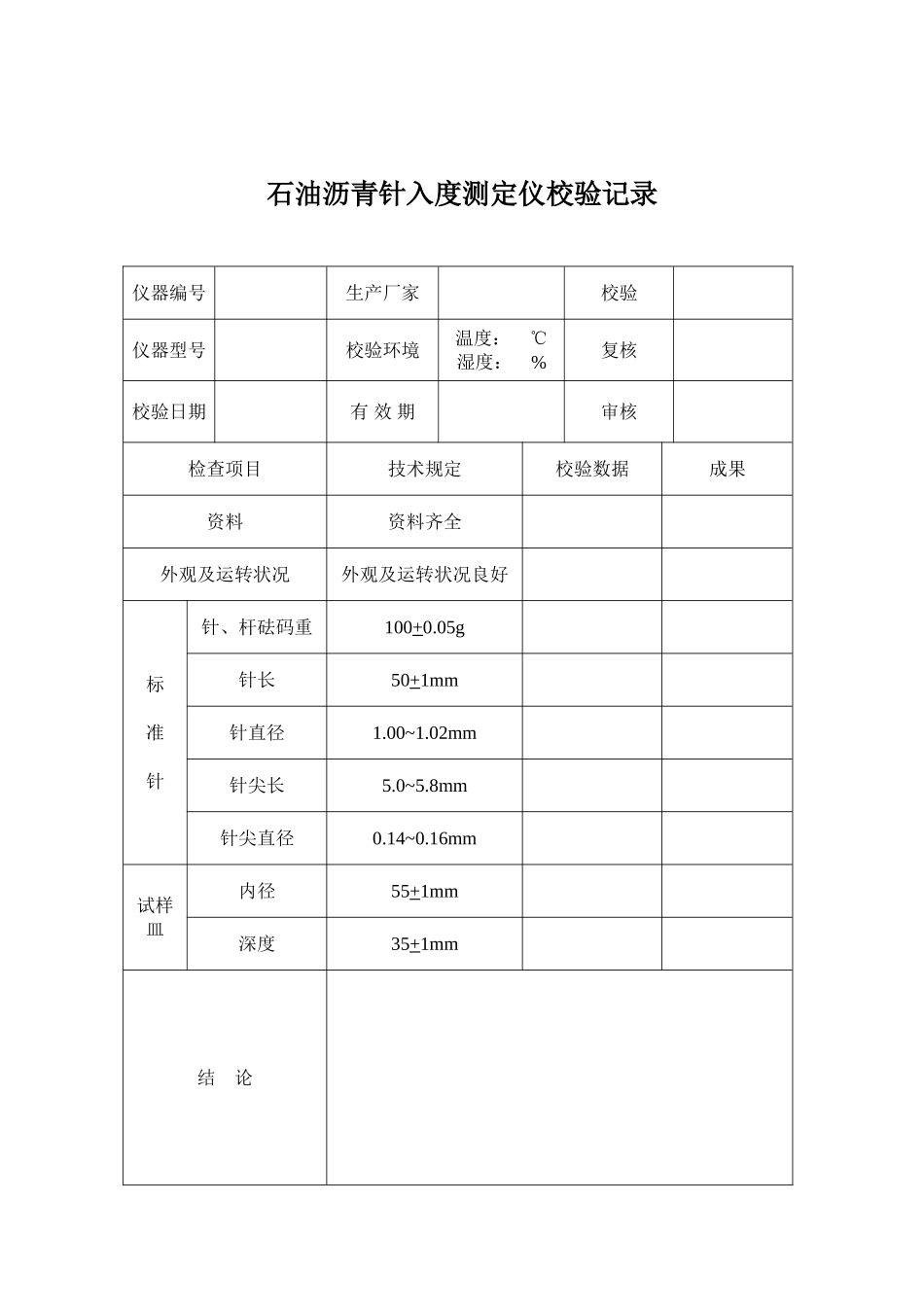

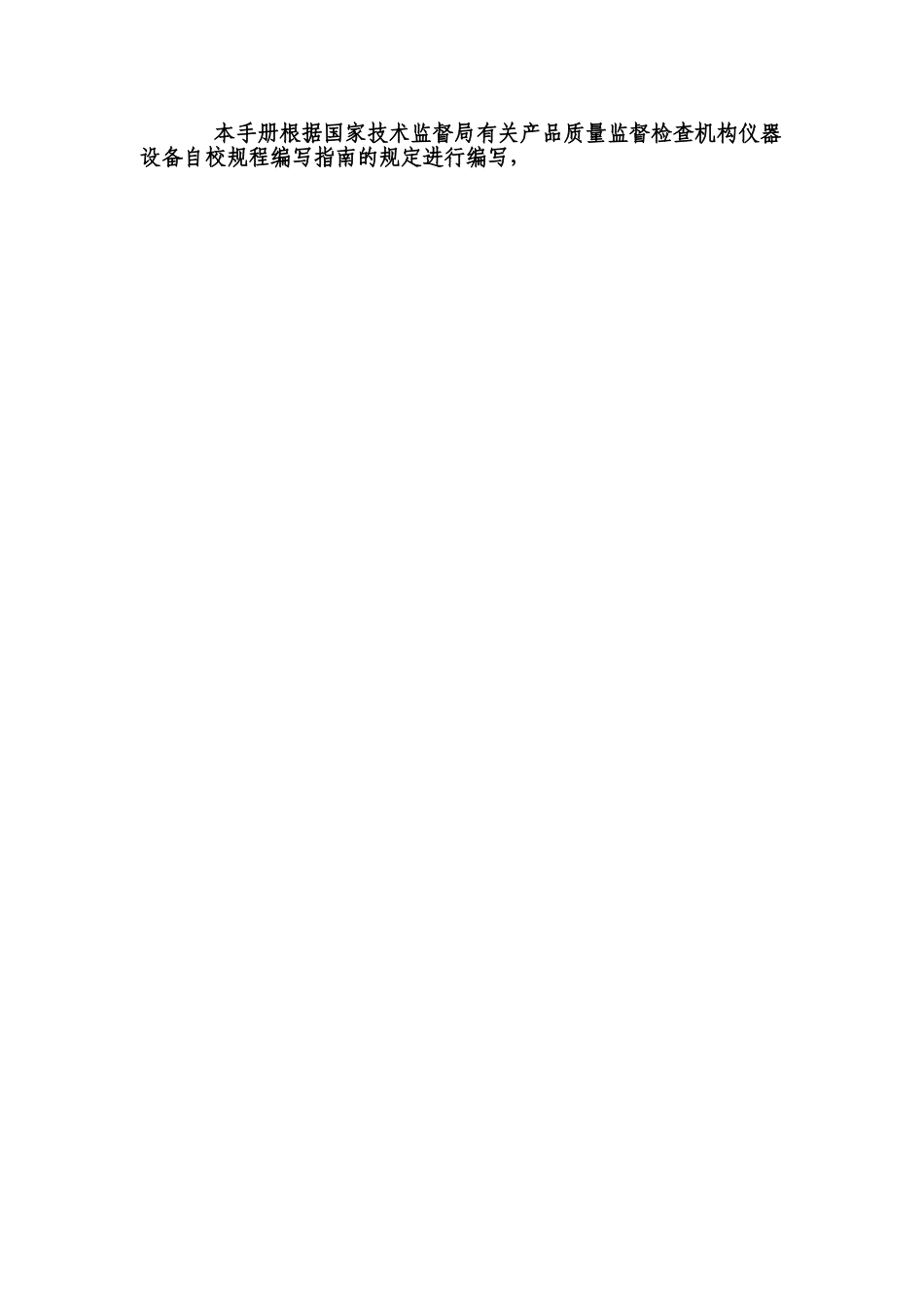

本手册根据国家技术监督局有关产品质量监督检查机构仪器设备自校规程编写指南的规定进行编写， 石油沥青针入度测定仪校验措施本措施合用于新的、使用中和检修后的试验室用沥青针入度测定仪的校验。1、概述该仪器合用于测定石油沥青、液体石油沥青蒸馏后或乳化沥青蒸发后残留物的针入度。以 100g 荷重 5 秒钟内在垂直方向插入沥青试样的深度以鉴定沥青硬度。仪器由电路系统、荷重连杆、原则针、时间控制系统构成。2、技术规定2.1 仪器应有如下标志：名称、型号规格、制造厂、出厂编号、出厂日期等。2.2 仪器外观完好、附件齐全、并附有产品合格证书和产品使用阐明书。2.3 针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度精确到 0.1mm。2.4 针和连杆及附加砝码合重为 100±0.05g。2.5 针 长 50±1mm ， 直 径 为 1.00~1.02mm ， 针 尖 直 径 0.14~0.16mm ， 针 尖 总 长5.9~6.7mm。2.6 盛样皿：内径 55±1mm，深度 35±1mm。2.7 恒温水槽：控温的精确度为±0.1℃。2.8 贯入时间：控制在 5 秒。3、校验条件3.1 校验用的设备仪器3.1.1 分度值为 0.02 mm 的游标卡尺和分度值为 0.001mm 的外径千分尺。3.1.2 分度值为 0.01g 的电子天平。分度值为 0.1 秒的秒表。3.1.4 分度值为 0.1℃的温度计。3.2 所校验用计量器具必须经计量检定合格，并且在计量检定有效周期内。3.3 石油沥青针入度仪应在 15~30℃室温且环境清洁、无腐蚀性气体下校验。4、校验项目和校验措施4.1 按技术规定 2.1、2.2、2.3 条对仪器的外观及运转状况进行检查。4.2 用分析天平对针和连杆以及附加砝码合重进行称重，测三次，求平均值，重量在100±0.05g。4.3 用游标卡尺、钢直尺测量原则针的直径和长度，并用万能角度尺测量针尖锥体角度。4.4 用万能尺测量原则针最大偏离度，测三次取平均值。 5、校验成果处理和校验周期5.1 经校验，满足 2.1~2.8 条规定的针入度仪即为合格，发给校验合格证书。任何一条技术规定不合格，均为校验不合格，发给校验告知书。5.2 该仪器校验周期为一年。在维修后应提前校验。 石油沥青针入度测定仪校验记录 仪器编号生产厂家校验仪器型号校验环境温度： ℃湿度： %复核校验日期有 效 期审核检查项目技术规定校验数据成果资料资料齐全外观及运转状况外观及运转状况良好标准针针、杆砝码重100+0.05g针长50+1mm针直径1.00~1.02mm针尖长5.0~5.8mm针尖直径0.14~0.16mm试样皿内径55...
