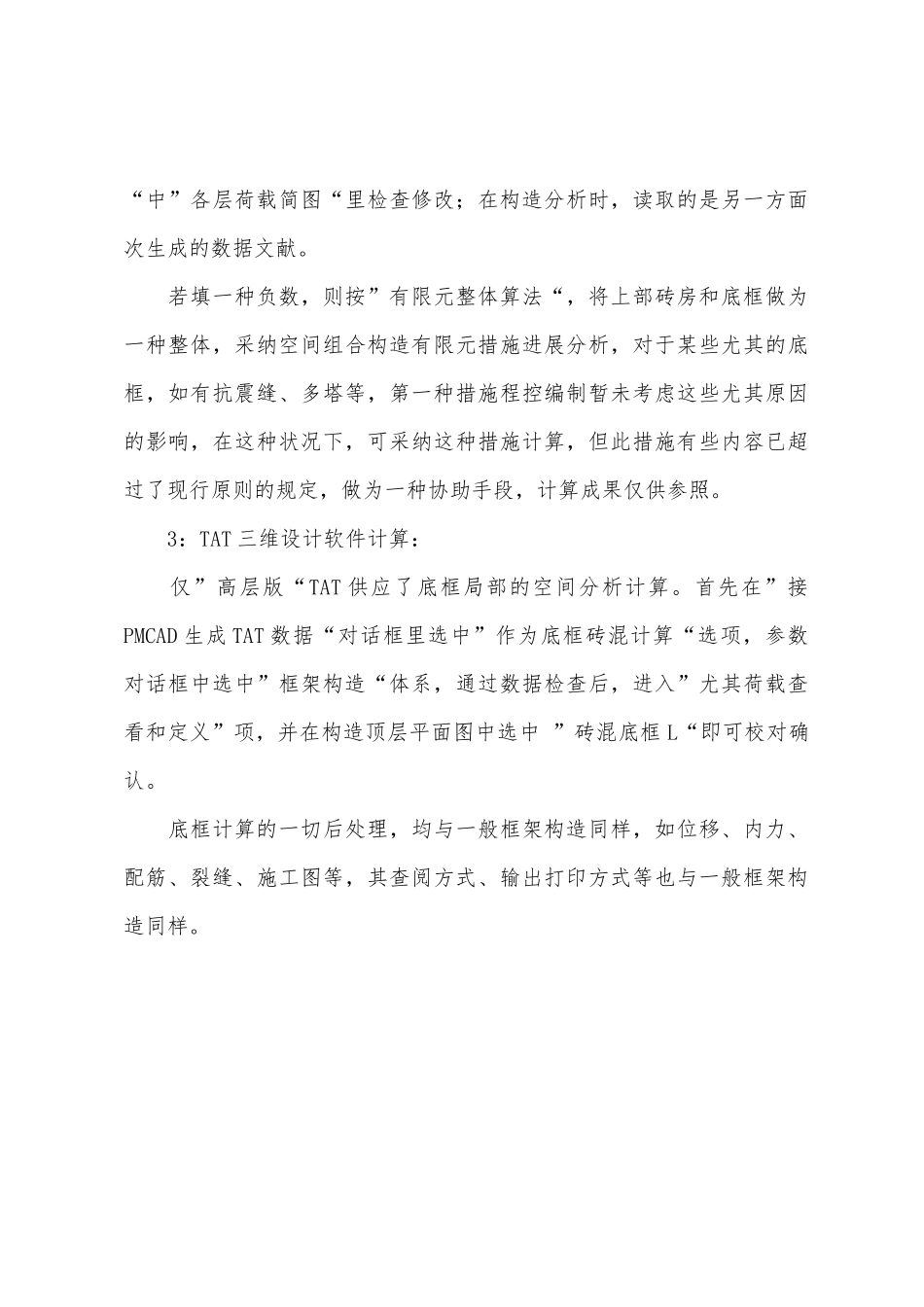

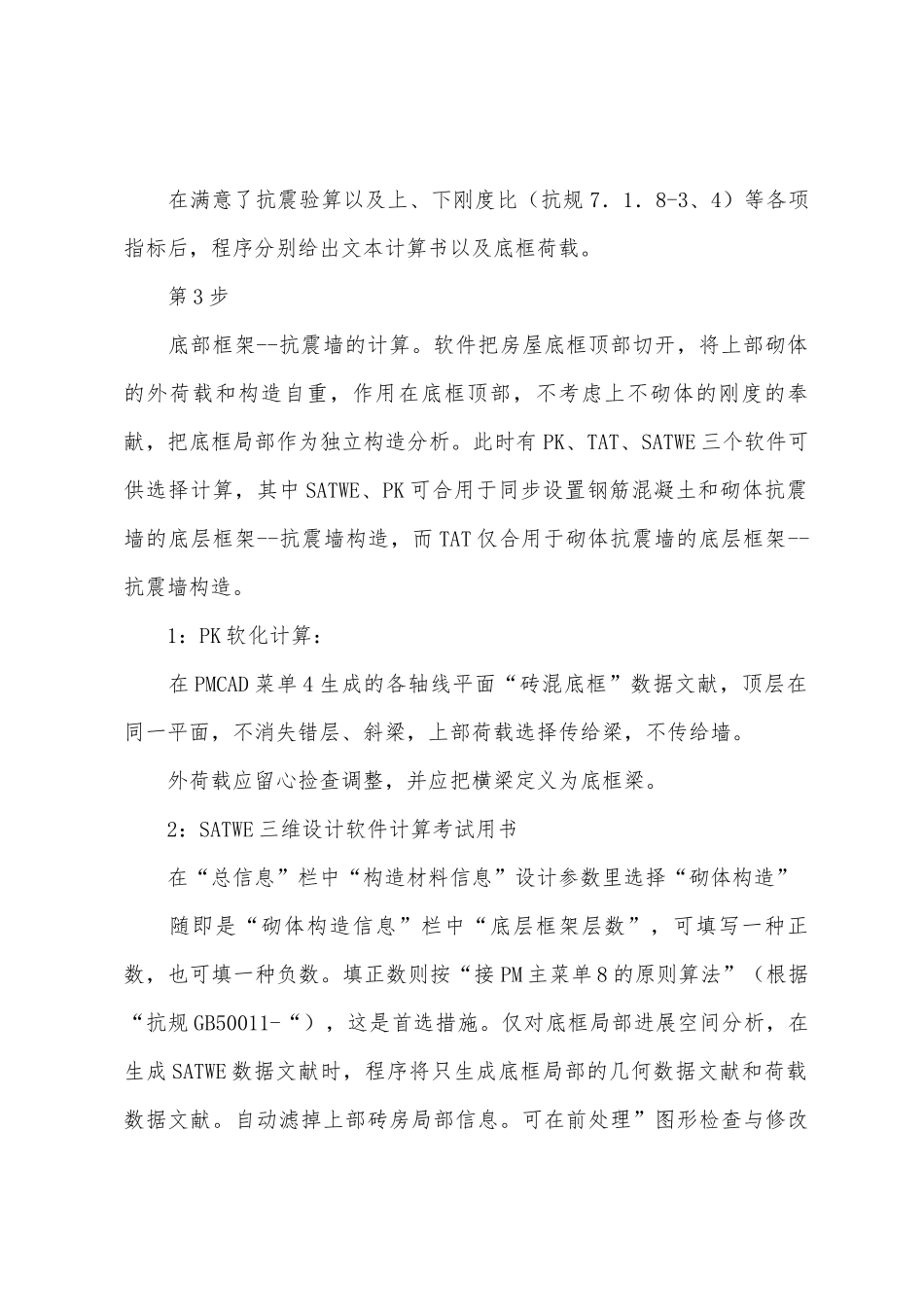

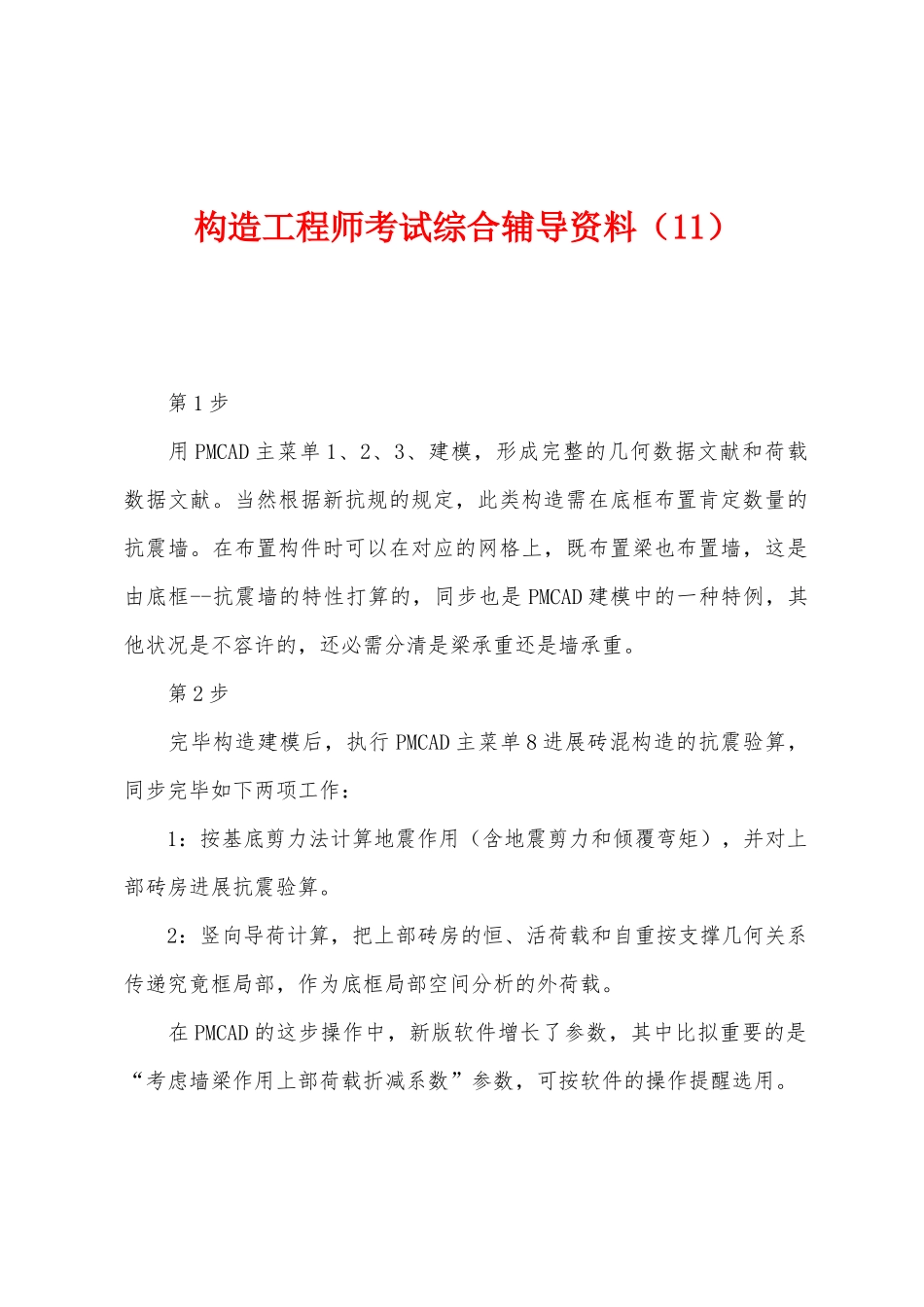

构造工程师考试综合辅导资料（11） 第 1 步 用 PMCAD 主菜单 1、2、3、建模，形成完整的几何数据文献和荷载数据文献。当然根据新抗规的规定，此类构造需在底框布置肯定数量的抗震墙。在布置构件时可以在对应的网格上，既布置梁也布置墙，这是由底框--抗震墙的特性打算的，同步也是 PMCAD 建模中的一种特例，其他状况是不容许的，还必需分清是梁承重还是墙承重。 第 2 步 完毕构造建模后，执行 PMCAD 主菜单 8 进展砖混构造的抗震验算，同步完毕如下两项工作： 1：按基底剪力法计算地震作用（含地震剪力和倾覆弯矩），并对上部砖房进展抗震验算。 2：竖向导荷计算，把上部砖房的恒、活荷载和自重按支撑几何关系传递究竟框局部，作为底框局部空间分析的外荷载。 在 PMCAD 的这步操作中，新版软件增长了参数，其中比拟重要的是“考虑墙梁作用上部荷载折减系数”参数，可按软件的操作提醒选用。 在满意了抗震验算以及上、下刚度比（抗规 7．1．8-3、4）等各项指标后，程序分别给出文本计算书以及底框荷载。 第 3 步 底部框架--抗震墙的计算。软件把房屋底框顶部切开，将上部砌体的外荷载和构造自重，作用在底框顶部，不考虑上不砌体的刚度的奉献，把底框局部作为独立构造分析。此时有 PK、TAT、SATWE 三个软件可供选择计算，其中 SATWE、PK 可合用于同步设置钢筋混凝土和砌体抗震墙的底层框架--抗震墙构造，而 TAT 仅合用于砌体抗震墙的底层框架--抗震墙构造。 1：PK 软化计算： 在 PMCAD 菜单 4 生成的各轴线平面“砖混底框”数据文献，顶层在同一平面，不消失错层、斜梁，上部荷载选择传给梁，不传给墙。 外荷载应留心捡查调整，并应把横梁定义为底框梁。 2：SATWE 三维设计软件计算考试用书 在“总信息”栏中“构造材料信息”设计参数里选择“砌体构造” 随即是“砌体构造信息”栏中“底层框架层数”，可填写一种正数，也可填一种负数。填正数则按“接 PM 主菜单 8 的原则算法”（根据“抗规 GB50011-“），这是首选措施。仅对底框局部进展空间分析，在生成 SATWE 数据文献时，程序将只生成底框局部的几何数据文献和荷载数据文献。自动滤掉上部砖房局部信息。可在前处理”图形检查与修改“中”各层荷载简图“里检查修改；在构造分析时，读取的是另一方面次生成的数据文献。 若填一种负数，则按”有限元整体算法“，将上部砖房和底框做为一种整体，采纳空间组合构造有限元措施进展分析，对于...
