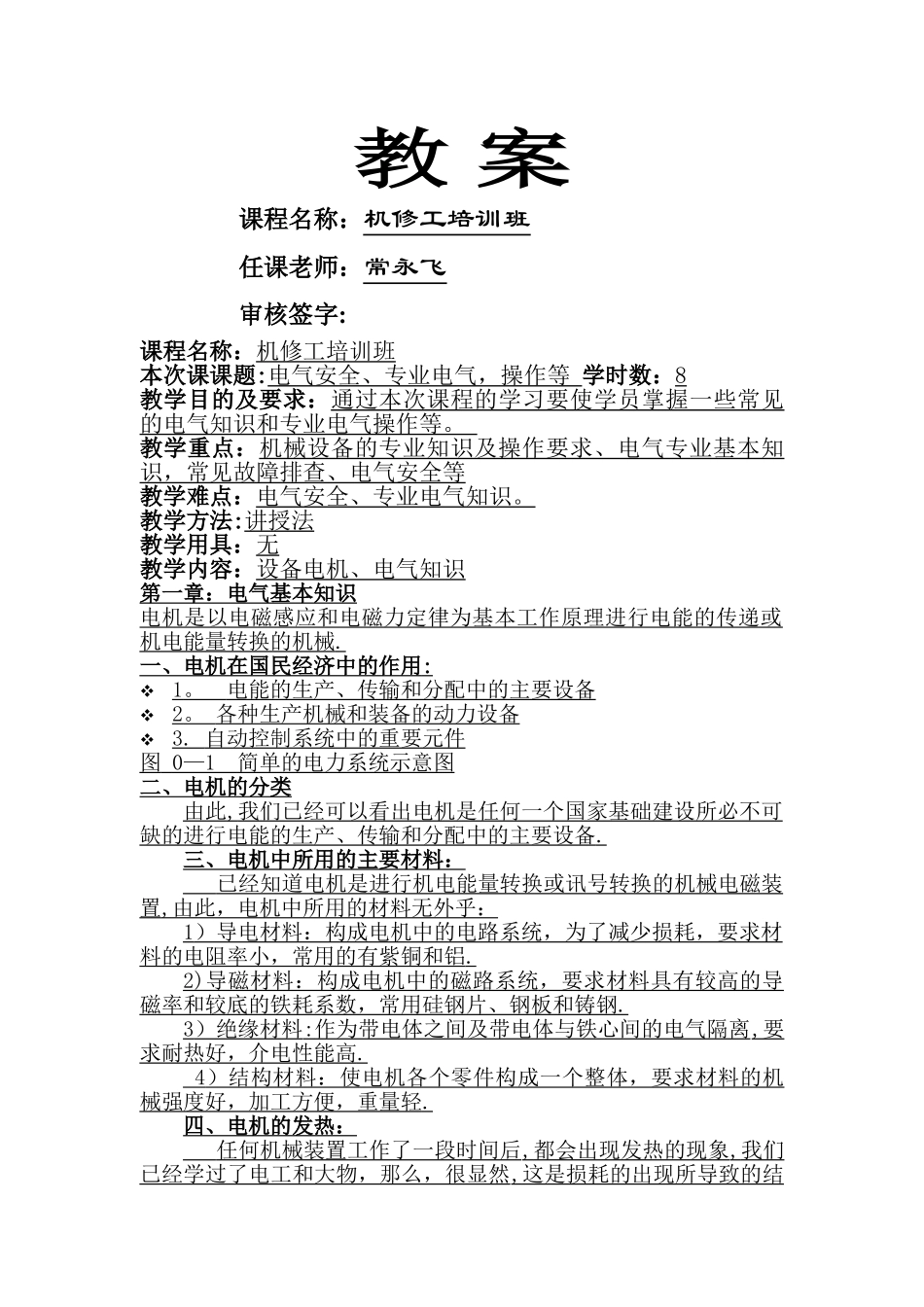

教 案课程名称:机修工培训班任课老师:常永飞审核签字:课程名称:机修工培训班本次课课题:电气安全、专业电气,操作等 学时数:8教学目的及要求:通过本次课程的学习要使学员掌握一些常见的电气知识和专业电气操作等。 教学重点:机械设备的专业知识及操作要求、电气专业基本知识,常见故障排查、电气安全等教学难点:电气安全、专业电气知识。教学方法:讲授法教学用具:无教学内容:设备电机、电气知识第一章:电气基本知识电机是以电磁感应和电磁力定律为基本工作原理进行电能的传递或机电能量转换的机械 . 一、电机在国民经济中的作用 : 1 。 电能的生产、传输和分配中的主要设备 2 。 各种生产机械和装备的动力设备 3. 自动控制系统中的重要元件 图 0—1 简单的电力系统示意图 二、电机的分类由此 , 我们已经可以看出电机是任何一个国家基础建设所必不可 缺的进行电能的生产、传输和分配中的主要设备 . 三、电机中所用的主要材料: 已经知道电机是进行机电能量转换或讯号转换的机械电磁装 置 , 由此,电机中所用的材料无外乎: 1 )导电材料:构成电机中的电路系统,为了减少损耗,要求材 料的电阻率小,常用的有紫铜和铝 . 2) 导磁材料:构成电机中的磁路系统,要求材料具有较高的导 磁率和较底的铁耗系数,常用硅钢片、钢板和铸钢 . 3 )绝缘材料 : 作为带电体之间及带电体与铁心间的电气隔离 , 要 求耐热好,介电性能高 . 4 )结构材料:使电机各个零件构成一个整体,要求材料的机 械强度好,加工方便,重量轻 . 四、电机的发热: 任何机械装置工作了一段时间后 , 都会出现发热的现象 , 我们 已经学过了电工和大物,那么,很显然 , 这是损耗的出现所导致的结 果。1 、温升:电机的温度在工作了一段时间后不在上升而达到某一 稳定数值,此值和周围冷却介质温度之差,我们称之为温升。 电机的温升不仅取决与损耗的大小和散热情况,还与电机的 工作方式有关 : 定额:制造厂按国家标准的要求对电机的全部电量和机械量的数值以及运行的持续时间和顺序所做的规定称为电机的定额 ,( 既电 机的工作方式) . 1 )连续定额 2) 短时定额 3 )周期工作定额 五、电机的冷却:电机的冷却快慢直接决定了电机的寿命和额定容量 . 1) 冷却介质 : 空气 , 氢气,水和油 2) 冷却方式:外部冷却和内部冷却。现代巨型电机均采纳内部 冷却方式。六、电机的防护:...
