机场油库工程电气安装施工方案

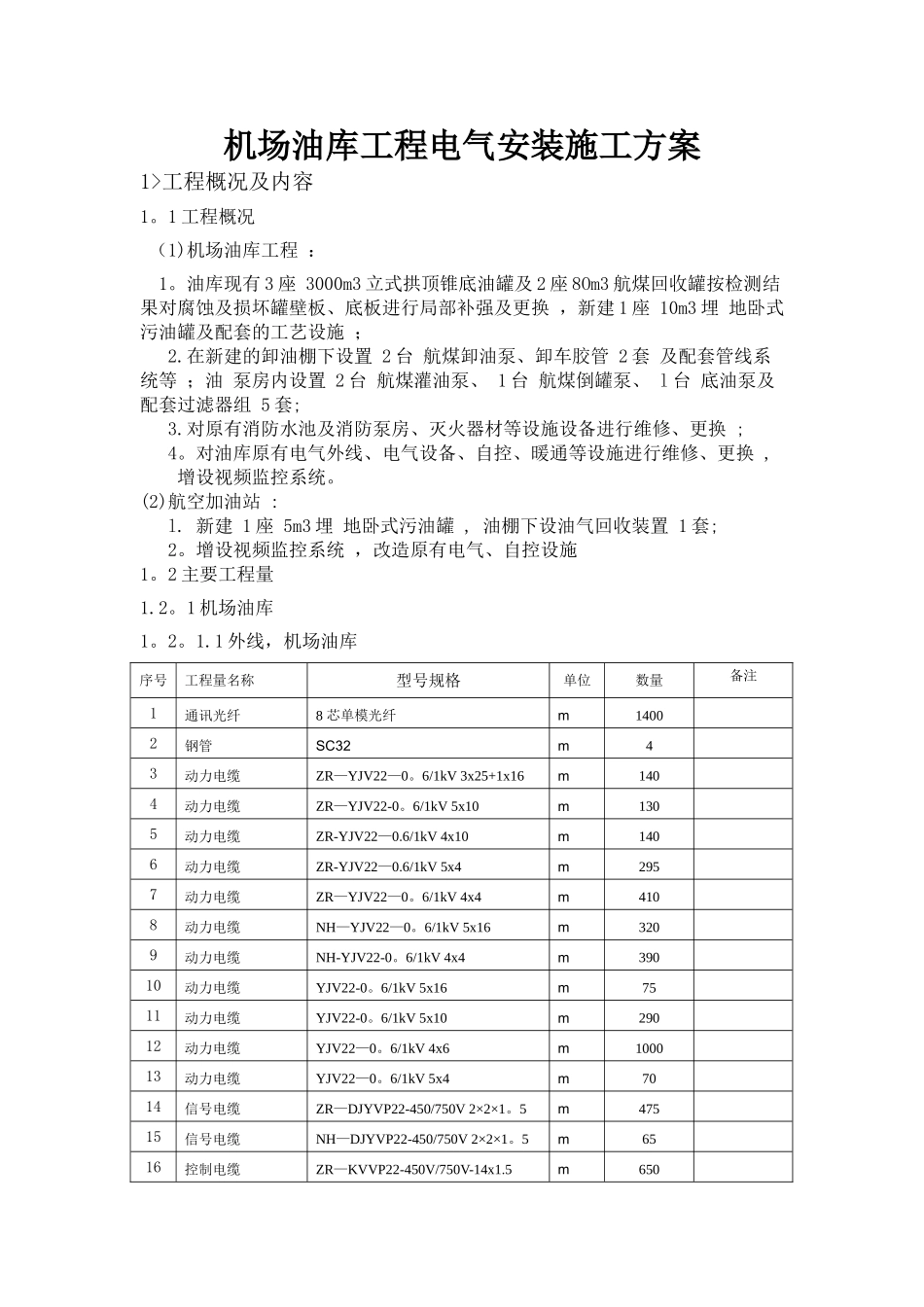

机场油库工程电气安装施工方案_第1页
1/20

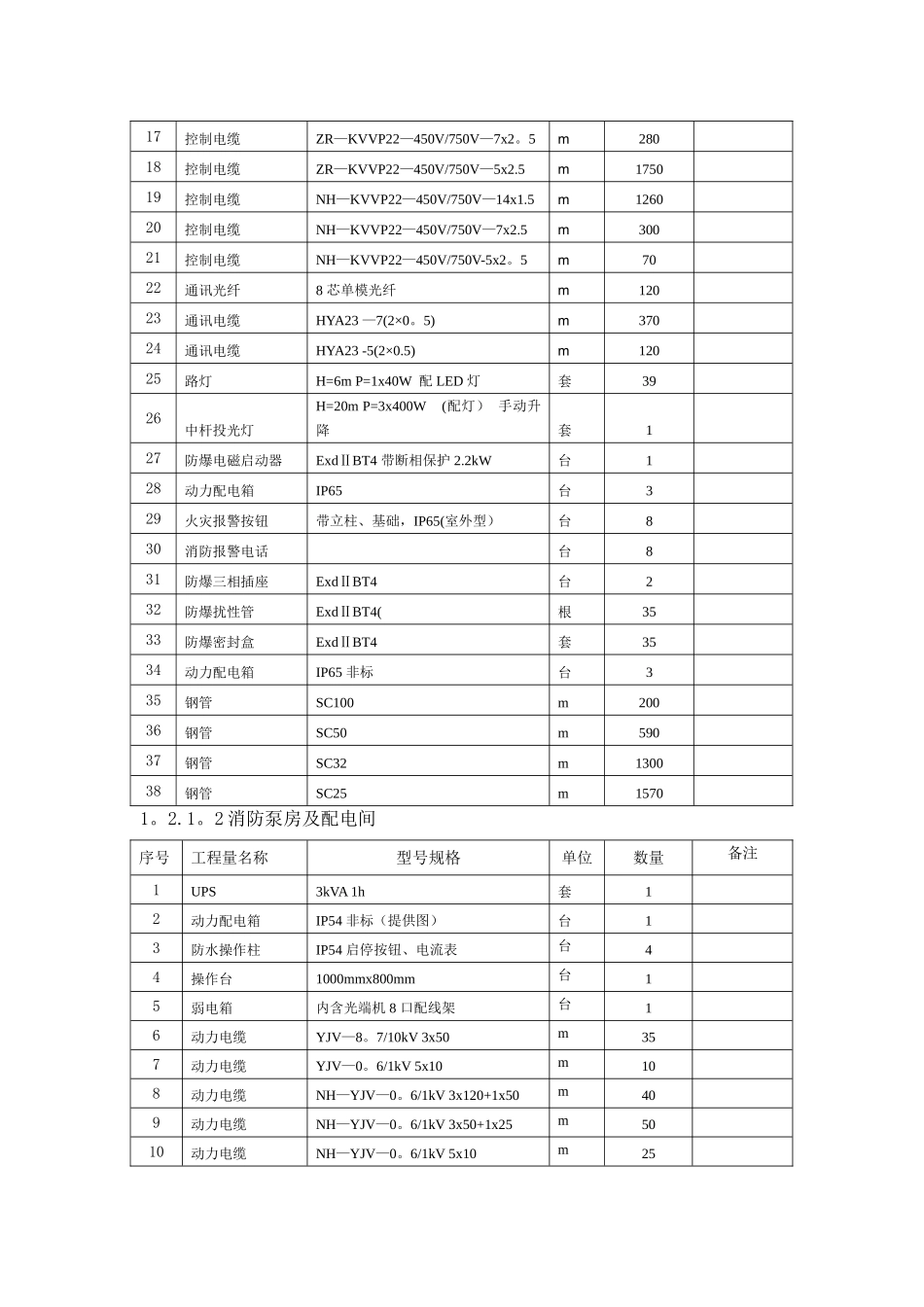

机场油库工程电气安装施工方案_第2页
2/20

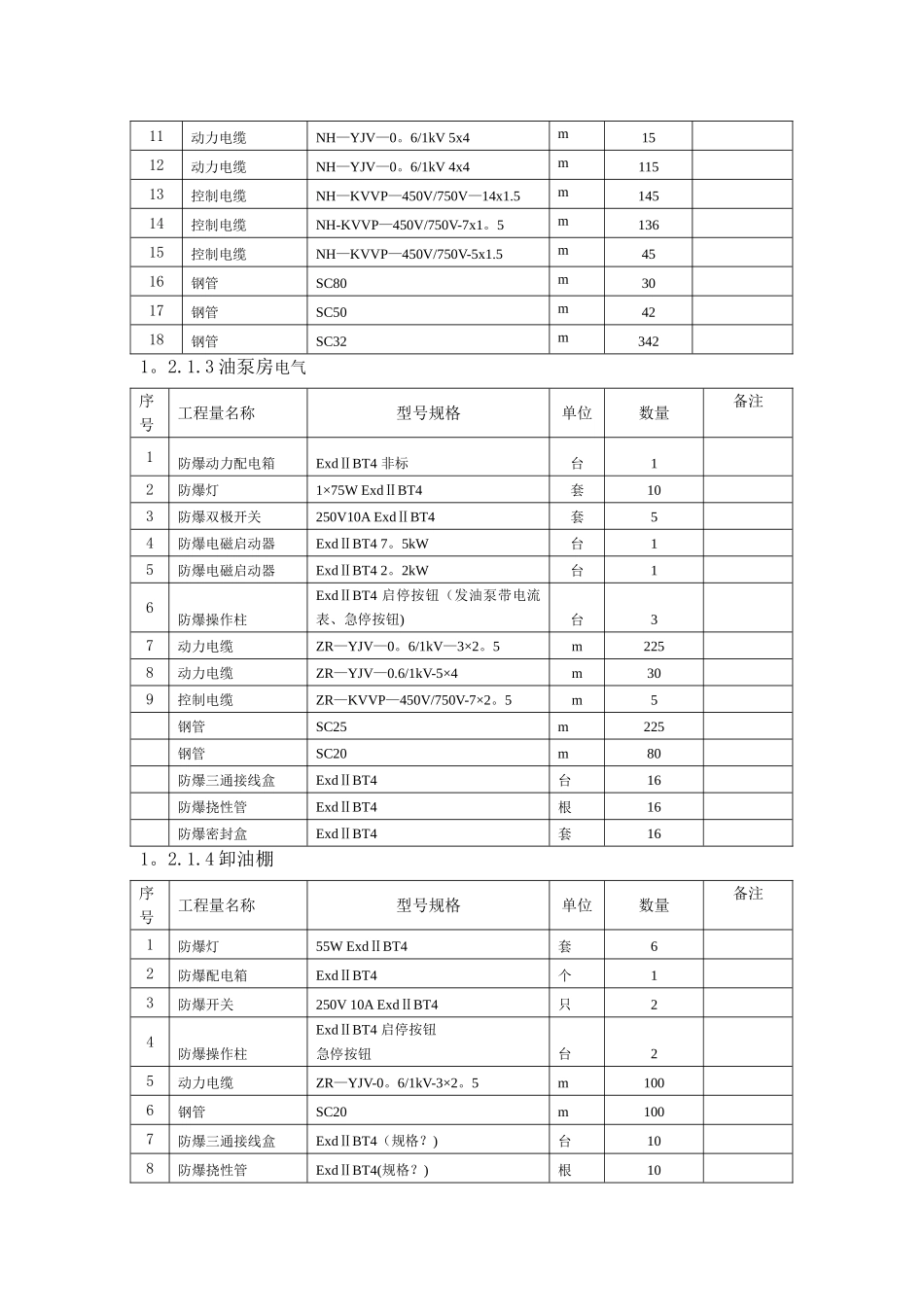

机场油库工程电气安装施工方案_第3页
3/20
机场油库工程电气安装施工方案1>工程概况及内容1。1 工程概况 (1)机场油库工程 :1。油库现有 3 座 3000m3 立式拱顶锥底油罐及 2 座 8Om3 航煤回收罐按检测结果对腐蚀及损坏罐壁板、底板进行局部补强及更换 ,新建 1 座 10m3 埋 地卧式污油罐及配套的工艺设施 ;2.在新建的卸油棚下设置 2 台 航煤卸油泵、卸车胶管 2 套 及配套管线系统等 ;油 泵房内设置 2 台 航煤灌油泵、 1 台 航煤倒罐泵、 l 台 底油泵及配套过滤器组 5 套;3.对原有消防水池及消防泵房、灭火器材等设施设备进行维修、更换 ;4。对油库原有电气外线、电气设备、自控、暖通等设施进行维修、更换 ,增设视频监控系统。(2)航空加油站 :l. 新建 1 座 5m3 埋 地卧式污油罐 , 油棚下设油气回收装置 1 套;2。增设视频监控系统 ,改造原有电气、自控设施 1。2 主要工程量1.2。1 机场油库1。2。1.1 外线,机场油库序号工程量名称型号规格单位数量备注1通讯光纤8 芯单模光纤m14002钢管SC32m43动力电缆ZR—YJV22—0。6/1kV 3x25+1x16m1404动力电缆ZR—YJV22-0。6/1kV 5x10m1305动力电缆ZR-YJV22—0.6/1kV 4x10m1406动力电缆ZR-YJV22—0.6/1kV 5x4m2957动力电缆ZR—YJV22—0。6/1kV 4x4m4108动力电缆NH—YJV22—0。6/1kV 5x16m3209动力电缆NH-YJV22-0。6/1kV 4x4m39010动力电缆YJV22-0。6/1kV 5x16m7511动力电缆YJV22-0。6/1kV 5x10m29012动力电缆YJV22—0。6/1kV 4x6m100013动力电缆YJV22—0。6/1kV 5x4m7014信号电缆ZR—DJYVP22-450/750V 2×2×1。5m47515信号电缆NH—DJYVP22-450/750V 2×2×1。5m6516控制电缆ZR—KVVP22-450V/750V-14x1.5m65017控制电缆ZR—KVVP22—450V/750V—7x2。5m28018控制电缆ZR—KVVP22—450V/750V—5x2.5m175019控制电缆NH—KVVP22—450V/750V—14x1.5m126020控制电缆NH—KVVP22—450V/750V—7x2.5m30021控制电缆NH—KVVP22—450V/750V-5x2。5m7022通讯光纤8 芯单模光纤m12023通讯电缆HYA23 —7(2×0。5)m37024通讯电缆HYA23 -5(2×0.5)m12025路灯H=6m P=1x40W 配 LED 灯套3926中杆投光灯H=20m P=3x400W (配灯) 手动升降套127防爆电磁启动器ExdⅡBT4 带断相保护 2.2kW台128动力配电箱IP65台329火灾报警按钮带立柱、基础,IP65(室外型)台830消防报警电话台831防爆三相插座ExdⅡBT4台232防爆扰性管ExdⅡBT4(根3533防爆密封盒ExdⅡBT4套3534动力配电箱IP65 非标台335钢管SC10...
