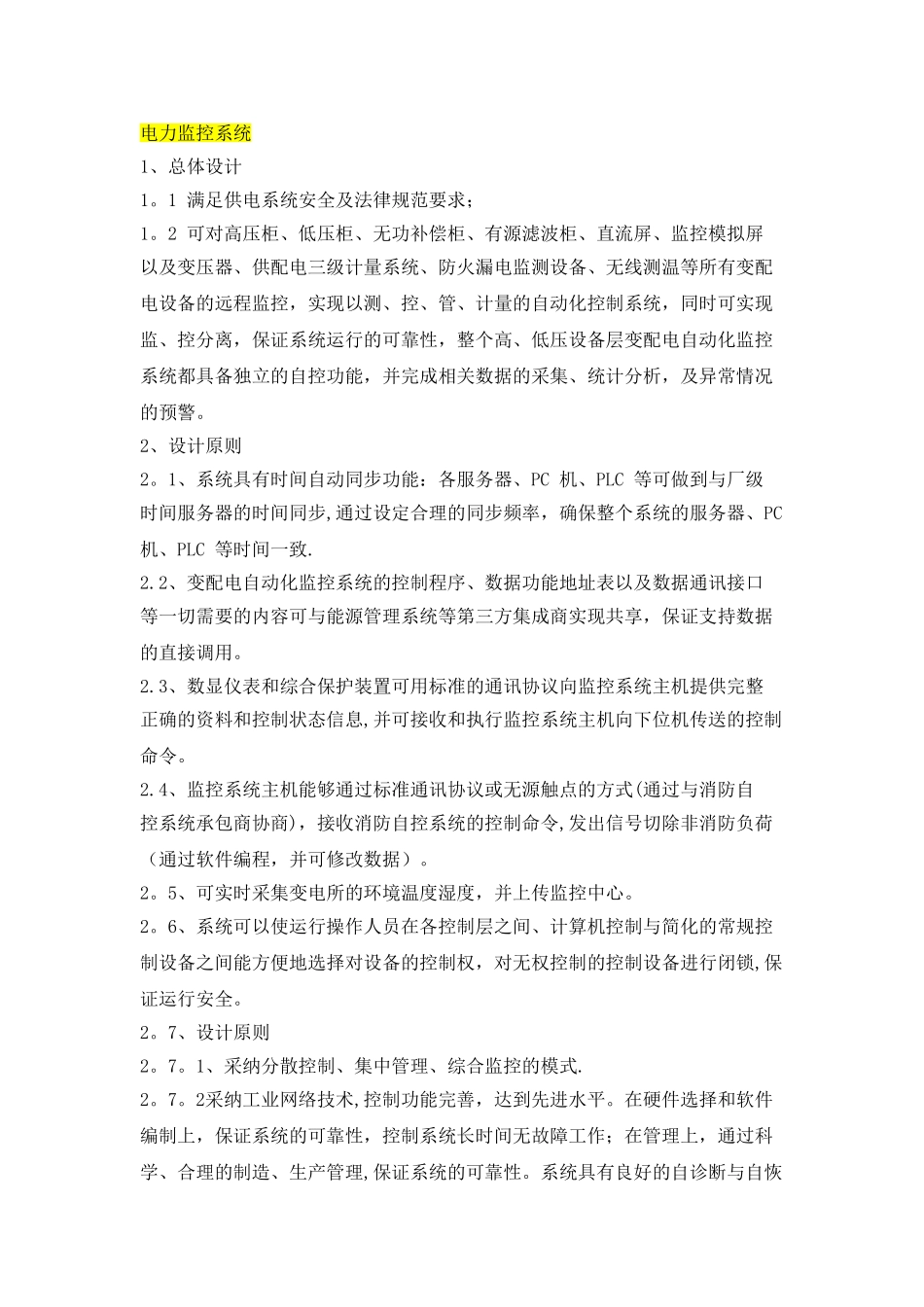

电力监控系统1、总体设计1。1 满足供电系统安全及法律规范要求；1。2 可对高压柜、低压柜、无功补偿柜、有源滤波柜、直流屏、监控模拟屏以及变压器、供配电三级计量系统、防火漏电监测设备、无线测温等所有变配电设备的远程监控，实现以测、控、管、计量的自动化控制系统，同时可实现监、控分离，保证系统运行的可靠性，整个高、低压设备层变配电自动化监控系统都具备独立的自控功能，并完成相关数据的采集、统计分析，及异常情况的预警。2、设计原则2。1、系统具有时间自动同步功能：各服务器、PC 机、PLC 等可做到与厂级时间服务器的时间同步,通过设定合理的同步频率，确保整个系统的服务器、PC 机、PLC 等时间一致.2.2、变配电自动化监控系统的控制程序、数据功能地址表以及数据通讯接口等一切需要的内容可与能源管理系统等第三方集成商实现共享，保证支持数据的直接调用。2.3、数显仪表和综合保护装置可用标准的通讯协议向监控系统主机提供完整正确的资料和控制状态信息,并可接收和执行监控系统主机向下位机传送的控制命令。2.4、监控系统主机能够通过标准通讯协议或无源触点的方式(通过与消防自控系统承包商协商)，接收消防自控系统的控制命令,发出信号切除非消防负荷（通过软件编程，并可修改数据）。2。5、可实时采集变电所的环境温度湿度，并上传监控中心。2。6、系统可以使运行操作人员在各控制层之间、计算机控制与简化的常规控制设备之间能方便地选择对设备的控制权，对无权控制的控制设备进行闭锁,保证运行安全。2。7、设计原则2。7。1、采纳分散控制、集中管理、综合监控的模式.2。7。2采纳工业网络技术,控制功能完善，达到先进水平。在硬件选择和软件编制上，保证系统的可靠性，控制系统长时间无故障工作；在管理上，通过科学、合理的制造、生产管理,保证系统的可靠性。系统具有良好的自诊断与自恢复功能，能在线诊断系统所有软件和硬件的运行状况,单个元件的故障,不会引起整套装置的误动，也不影响其它装置和监控管理系统的运行，当发现异常及故障时能及时根据故障性质自动判别是否需要闭锁有关设备或功能。应显示和打印报警信息.元器具有较强的互换性，硬件、软件有较强的可拓展性，满足现有的资源和系统投资的长期效应以及系统功能不断扩展的需要，所采纳的硬件平台和软件具有通用性和开放性。系统的硬件、软件设备便于维护，各部件都具有自检和联机诊断校验的能力。软件容易备份,便于工程师安装启动，应用程序易于扩充.2.7...
