2025年全国月高等教育自学考试工程制图试题

2025年全国月高等教育自学考试工程制图试题_第1页
1/4
2025年全国月高等教育自学考试工程制图试题_第2页
2/4
2025年全国月高等教育自学考试工程制图试题_第3页
3/4

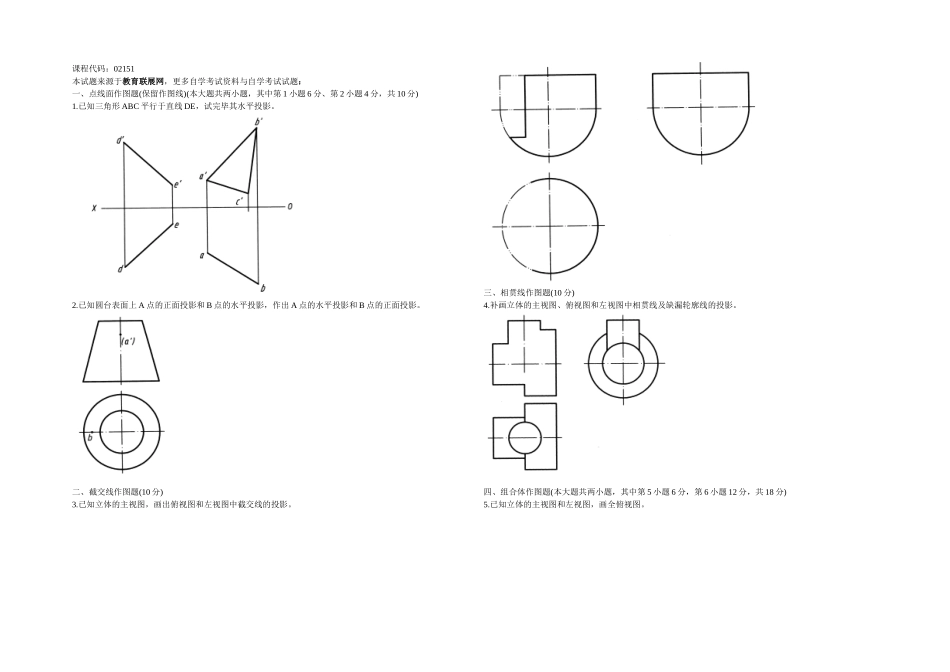

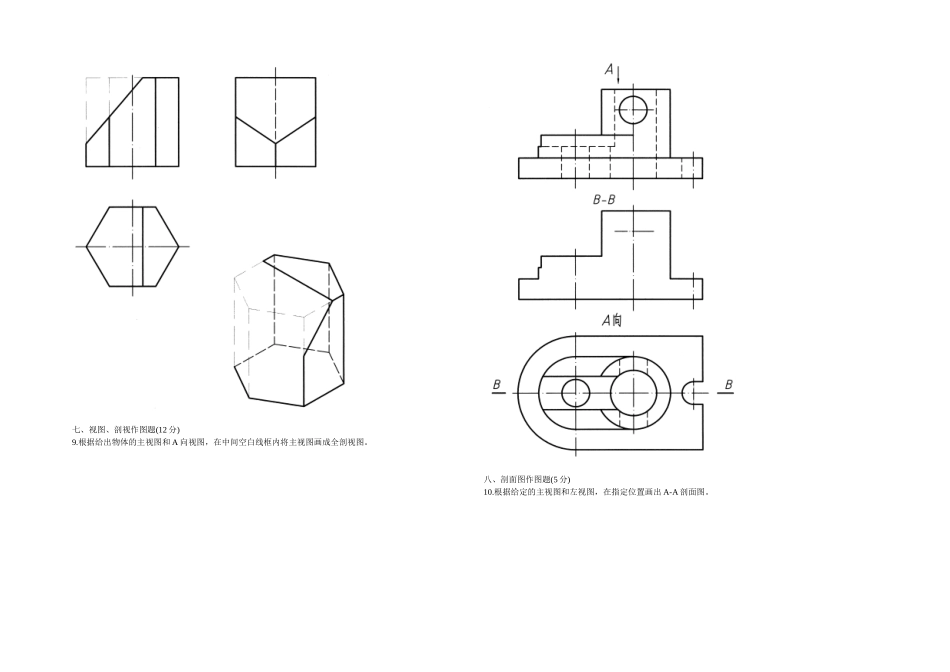

课程代码:02151本试题来源于教育联展网,更多自学考试资料与自学考试试题:一、点线面作图题(保留作图线)(本大题共两小题,其中第 1 小题 6 分、第 2 小题 4 分,共 10 分)1.已知三角形 ABC 平行于直线 DE,试完毕其水平投影。2.已知圆台表面上 A 点的正面投影和 B 点的水平投影,作出 A 点的水平投影和 B 点的正面投影。二、截交线作图题(10 分)3.已知立体的主视图,画出俯视图和左视图中截交线的投影。三、相贯线作图题(10 分)4.补画立体的主视图、俯视图和左视图中相贯线及缺漏轮廓线的投影。四、组合体作图题(本大题共两小题,其中第 5 小题 6 分,第 6 小题 12 分,共 18 分)5.已知立体的主视图和左视图,画全俯视图。6.已知立体的主视图和左视图,画出俯视图(虚线不能省略)。五、组合体尺寸标注题(12 分)7.标注组合体的尺寸,尺寸数值按 1:1 在图中量取后取整数。六、轴测图作图题(5 分)8.根据给定的三视图,画全立体的正等轴测图。七、视图、剖视作图题(12 分)9.根据给出物体的主视图和 A 向视图,在中间空白线框内将主视图画成全剖视图。八、剖面图作图题(5 分)10.根据给定的主视图和左视图,在指定位置画出 A-A 剖面图。九、原则件和常用件作图题(8 分)11.补画双头螺柱连接主视图中缺漏的线。十、读零件图题(本大题共五小题,每题 2 分,共 10 分)看懂泵体零件图(见 11 页的零件图),回答问题:12.该零件的材料是______,属于四类经典零件中的______类零件。13.主视图采用了______剖视图,A-A 是______剖视图。14.右端面上的公称直径为 4 的螺纹孔有______个,其定位尺寸为______。15H7∅中,∅15 表达______尺寸,H7 表达______,H 是______,7 表达______。16.表面粗糙度规定最高的 Ra 值为______。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2025年全国月高等教育自学考试工程制图试题
