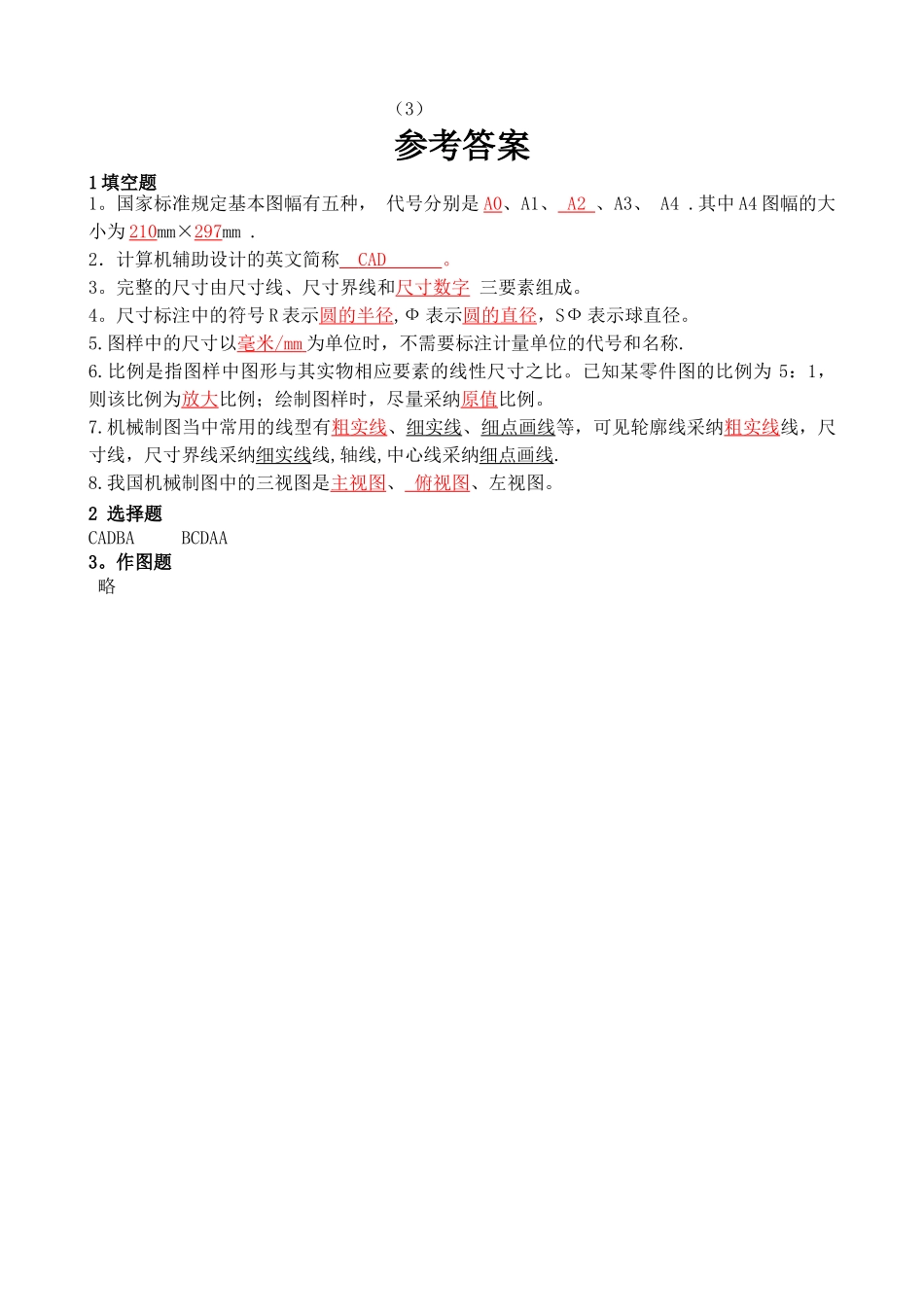

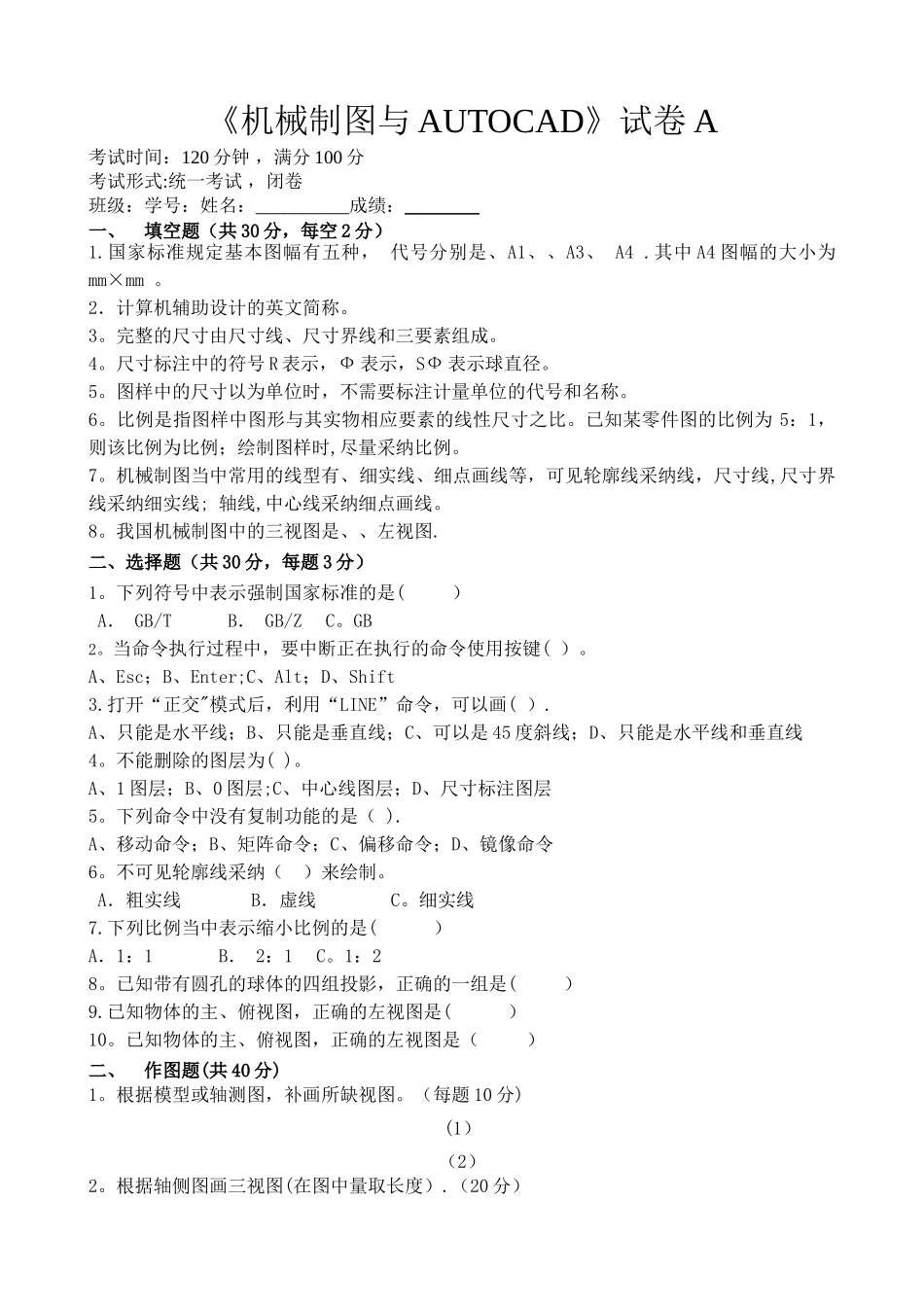

《机械制图与 AUTOCAD》试卷 A考试时间：120 分钟 ，满分 100 分考试形式:统一考试 ，闭卷班级：学号：姓名：__________成绩：________一、填空题（共 30 分，每空 2 分）1.国家标准规定基本图幅有五种， 代号分别是、A1、、A3、 A4 .其中 A4 图幅的大小为mm×mm 。2．计算机辅助设计的英文简称。3。完整的尺寸由尺寸线、尺寸界线和三要素组成。4。尺寸标注中的符号 R 表示，Ф 表示，SФ 表示球直径。5。图样中的尺寸以为单位时，不需要标注计量单位的代号和名称。6。比例是指图样中图形与其实物相应要素的线性尺寸之比。已知某零件图的比例为 5：1，则该比例为比例；绘制图样时,尽量采纳比例。7。机械制图当中常用的线型有、细实线、细点画线等，可见轮廓线采纳线，尺寸线,尺寸界线采纳细实线; 轴线,中心线采纳细点画线。8。我国机械制图中的三视图是、、左视图.二、选择题（共 30 分，每题 3 分）1。下列符号中表示强制国家标准的是( ） A． GB/T B． GB/Z C。GB 2。当命令执行过程中，要中断正在执行的命令使用按键( ）。A、Esc；B、Enter;C、Alt；D、Shift3.打开“正交"模式后，利用“LINE”命令，可以画( ）.A、只能是水平线；B、只能是垂直线；C、可以是 45 度斜线；D、只能是水平线和垂直线4。不能删除的图层为( )。A、1 图层；B、0 图层;C、中心线图层；D、尺寸标注图层5。下列命令中没有复制功能的是（ ).A、移动命令；B、矩阵命令；C、偏移命令；D、镜像命令6。不可见轮廓线采纳（ ）来绘制。 A．粗实线 B．虚线 C。细实线 7.下列比例当中表示缩小比例的是( ） A．1：1 B． 2：1 C。1：2 8。已知带有圆孔的球体的四组投影，正确的一组是( ）9.已知物体的主、俯视图，正确的左视图是( ）10。已知物体的主、俯视图，正确的左视图是（ ）二、作图题(共 40 分)1。根据模型或轴测图，补画所缺视图。（每题 10 分)(1）（2）2。根据轴侧图画三视图(在图中量取长度）.（20 分）（3）参考答案1 填空题1。国家标准规定基本图幅有五种， 代号分别是 A0、A1、 A2 、A3、 A4 .其中 A4 图幅的大小为 210mm×297mm .2．计算机辅助设计的英文简称 CAD 。3。完整的尺寸由尺寸线、尺寸界线和尺寸数字 三要素组成。4。尺寸标注中的符号 R 表示圆 的 半径 ,Ф 表示圆 的直径 ，SФ 表示球直径。5.图样中的尺寸以毫米 /mm 为单位时，不需要标注计量单位的代号和名称....
