机械原理试卷

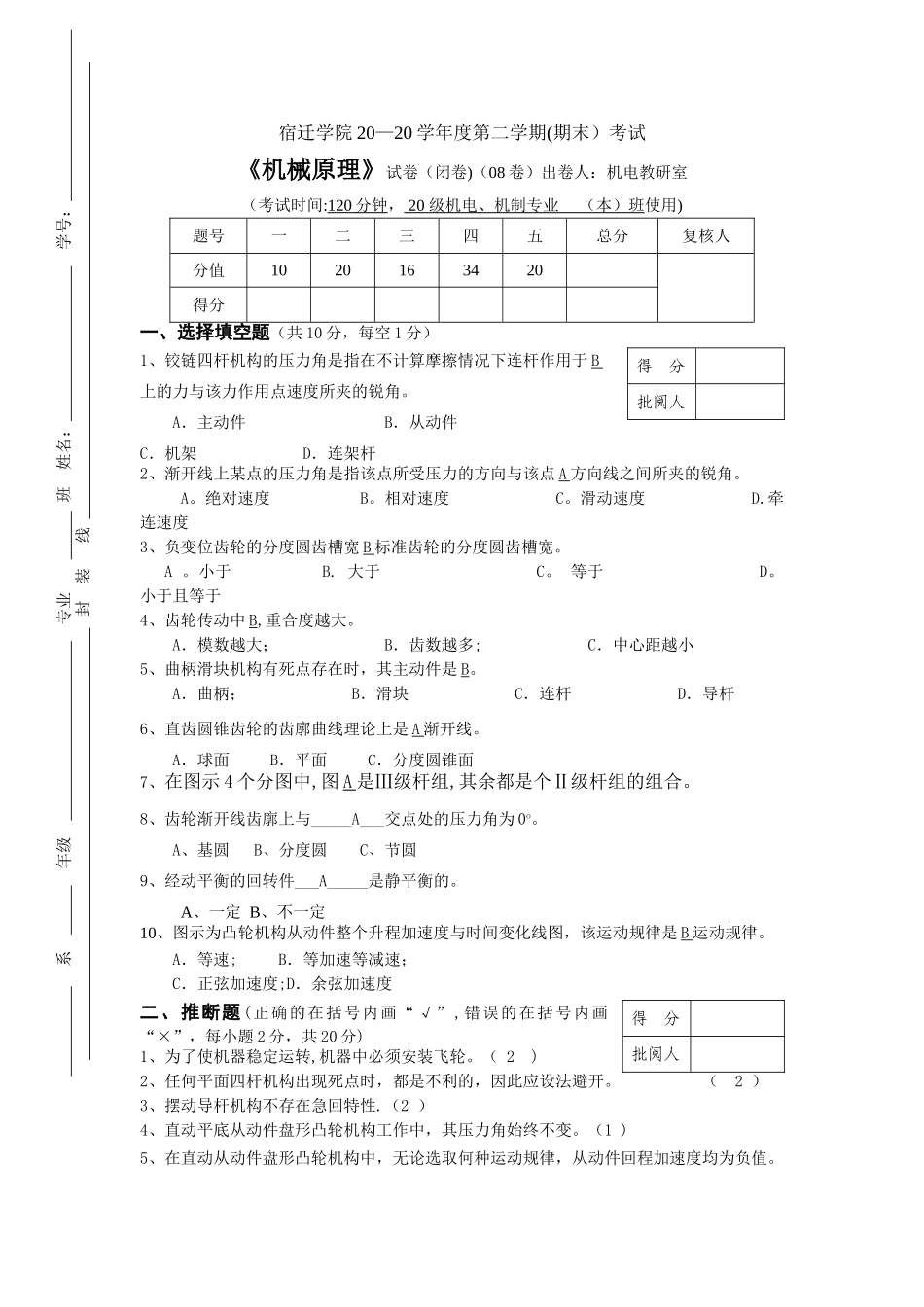

宿迁学院 20—20 学年度第二学期(期末）考试《机械原理》试卷（闭卷)（08 卷）出卷人：机电教研室（考试时间:120 分钟 ， 20 级机电、机制专业 （本）班 使用)题号一二三四五总分复核人分值1020163420得分一、选择填空题（共 10 分，每空 1 分）1、铰链四杆机构的压力角是指在不计算摩擦情况下连杆作用于 B 上的力与该力作用点速度所夹的锐角。A．主动件 B．从动件 C．机架 D．连架杆2、渐开线上某点的压力角是指该点所受压力的方向与该点 A 方向线之间所夹的锐角。 A。绝对速度 B。相对速度 C。滑动速度 D.牵连速度3、负变位齿轮的分度圆齿槽宽 B 标准齿轮的分度圆齿槽宽。A 。小于 B. 大于 C。 等于 D。小于且等于4、齿轮传动中 B,重合度越大。A．模数越大； B．齿数越多; C．中心距越小5、曲柄滑块机构有死点存在时，其主动件是 B。A．曲柄； B．滑块 C．连杆 D．导杆6、直齿圆锥齿轮的齿廓曲线理论上是 A 渐开线。A．球面 B．平面 C．分度圆锥面7、在图示 4 个分图中,图 A 是Ⅲ级杆组,其余都是个Ⅱ级杆组的组合。8、齿轮渐开线齿廓上与_____A___交点处的压力角为 0o。A、基圆 B、分度圆 C、节圆9、经动平衡的回转件___A_____是静平衡的。A、一定 B、不一定10、图示为凸轮机构从动件整个升程加速度与时间变化线图，该运动规律是 B 运动规律。A．等速; B．等加速等减速；C．正弦加速度;D．余弦加速度二、推断题(正确的在括号内画“√” ,错误的在括号内画“×”，每小题 2 分，共 20 分)1、为了使机器稳定运转,机器中必须安装飞轮。（ 2 )2、任何平面四杆机构出现死点时，都是不利的，因此应设法避开。 （ 2 ）3、摆动导杆机构不存在急回特性.（2 ）4、直动平底从动件盘形凸轮机构工作中，其压力角始终不变。（1 )5、在直动从动件盘形凸轮机构中，无论选取何种运动规律，从动件回程加速度均为负值。 得 分批阅人得 分批阅人 系 年级 专业 班 姓名： 学号： 封 装 线 （2 ）6、一对直齿圆柱齿轮啮合传动,模数越大，重合度也越大。 ( 2 ）7、根据渐开线性质，基圆之内没有渐开线,所以渐开线齿轮的齿根圆必须设计比基圆大些.（ 2 )8、渐开线齿廓上某点的曲率半径就是该点的回转半径。 ( 2 ）9、在盘形凸轮机构中,其对心直动尖顶从动件的位移变化与相应实际廓线极径增量的变化 相等。 （ 1 ）10、经过动平衡校正的刚性转子，任意回转面内仍可能存在偏...
