机械原理试卷13

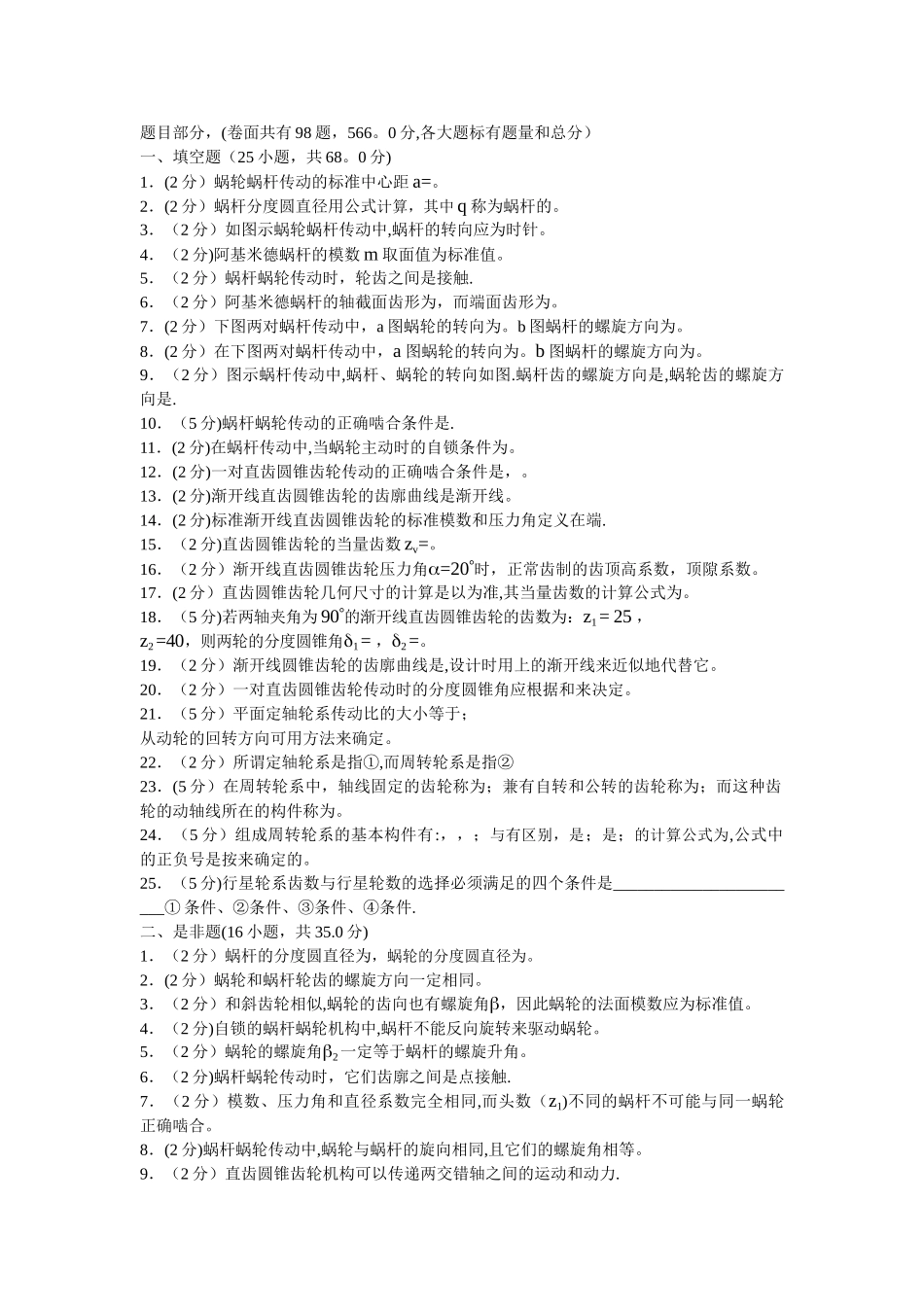

题目部分，(卷面共有 98 题，566。0 分,各大题标有题量和总分）一、填空题（25 小题，共 68。0 分)1．(2 分）蜗轮蜗杆传动的标准中心距 a=。2．(2 分）蜗杆分度圆直径用公式计算，其中 q 称为蜗杆的。3．（2 分）如图示蜗轮蜗杆传动中,蜗杆的转向应为时针。4．（2 分)阿基米德蜗杆的模数 m 取面值为标准值。5．（2 分）蜗杆蜗轮传动时，轮齿之间是接触.6．（2 分）阿基米德蜗杆的轴截面齿形为，而端面齿形为。7．(2 分）下图两对蜗杆传动中，a 图蜗轮的转向为。b 图蜗杆的螺旋方向为。8．(2 分）在下图两对蜗杆传动中，a 图蜗轮的转向为。b 图蜗杆的螺旋方向为。9．（2 分）图示蜗杆传动中,蜗杆、蜗轮的转向如图.蜗杆齿的螺旋方向是,蜗轮齿的螺旋方向是.10．（5 分)蜗杆蜗轮传动的正确啮合条件是.11．(2 分)在蜗杆传动中,当蜗轮主动时的自锁条件为。12．(2 分)一对直齿圆锥齿轮传动的正确啮合条件是，。13．(2 分)渐开线直齿圆锥齿轮的齿廓曲线是渐开线。14．(2 分)标准渐开线直齿圆锥齿轮的标准模数和压力角定义在端.15．（2 分)直齿圆锥齿轮的当量齿数 zv=。16．（2 分）渐开线直齿圆锥齿轮压力角=20时，正常齿制的齿顶高系数，顶隙系数。17．(2 分）直齿圆锥齿轮几何尺寸的计算是以为准,其当量齿数的计算公式为。18．（5 分)若两轴夹角为 90的渐开线直齿圆锥齿轮的齿数为：z1 = 25 ，z2 =40，则两轮的分度圆锥角1 = ，2 =。19．（2 分）渐开线圆锥齿轮的齿廓曲线是,设计时用上的渐开线来近似地代替它。20．（2 分）一对直齿圆锥齿轮传动时的分度圆锥角应根据和来决定。21．（5 分）平面定轴轮系传动比的大小等于；从动轮的回转方向可用方法来确定。22．（2 分）所谓定轴轮系是指①,而周转轮系是指②23．(5 分）在周转轮系中，轴线固定的齿轮称为；兼有自转和公转的齿轮称为；而这种齿轮的动轴线所在的构件称为。24．（5 分）组成周转轮系的基本构件有:，，；与有区别，是；是；的计算公式为,公式中的正负号是按来确定的。25．（5 分)行星轮系齿数与行星轮数的选择必须满足的四个条件是________________________① 条件、②条件、③条件、④条件.二、是非题(16 小题，共 35.0 分)1．（2 分）蜗杆的分度圆直径为，蜗轮的分度圆直径为。2．(2 分）蜗轮和蜗杆轮齿的螺旋方向一定相同。3．（2 分）和斜齿轮相似,蜗轮的齿向也有螺旋角，因此蜗轮的法面模数应为标准值。4．（2 ...
