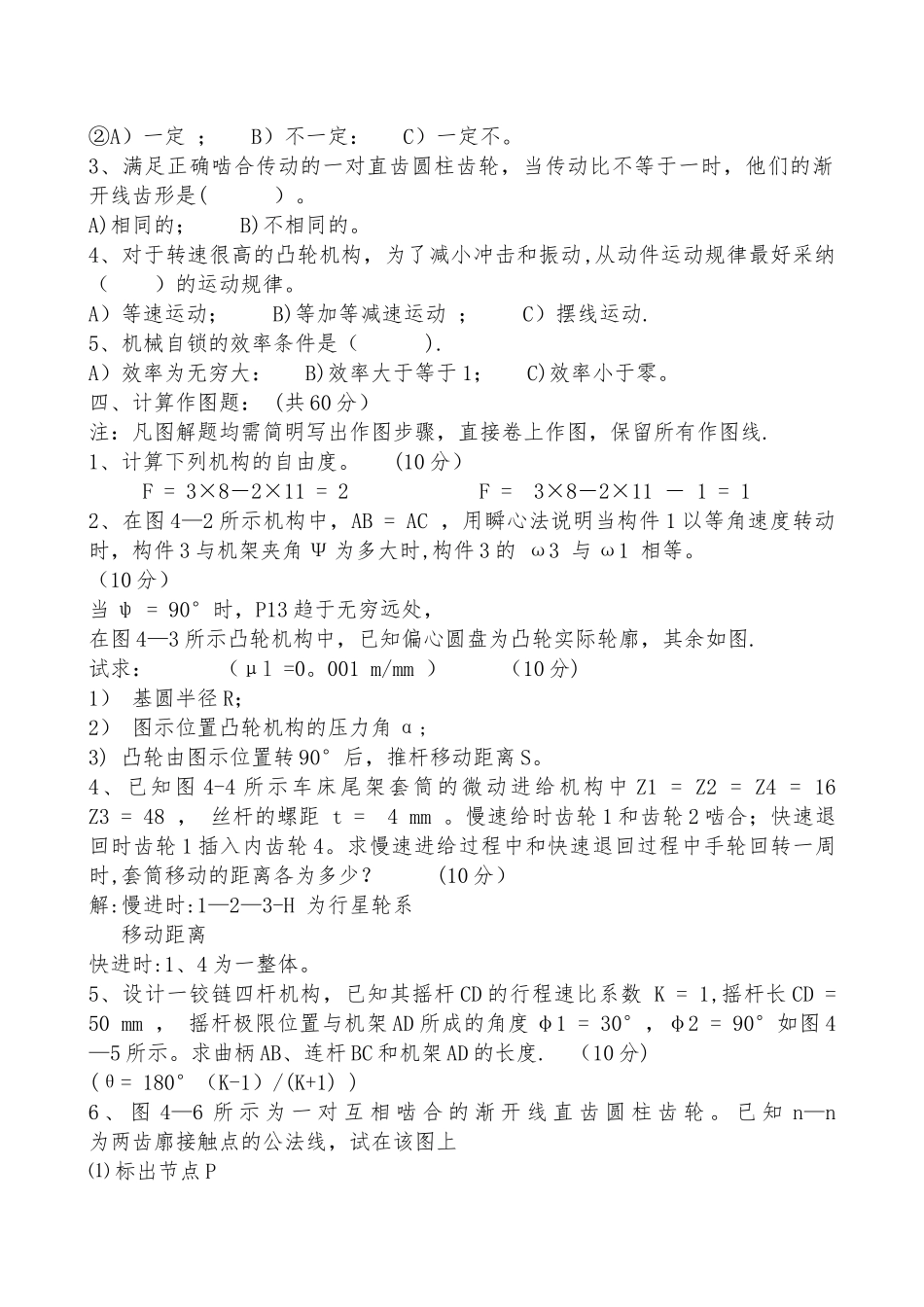

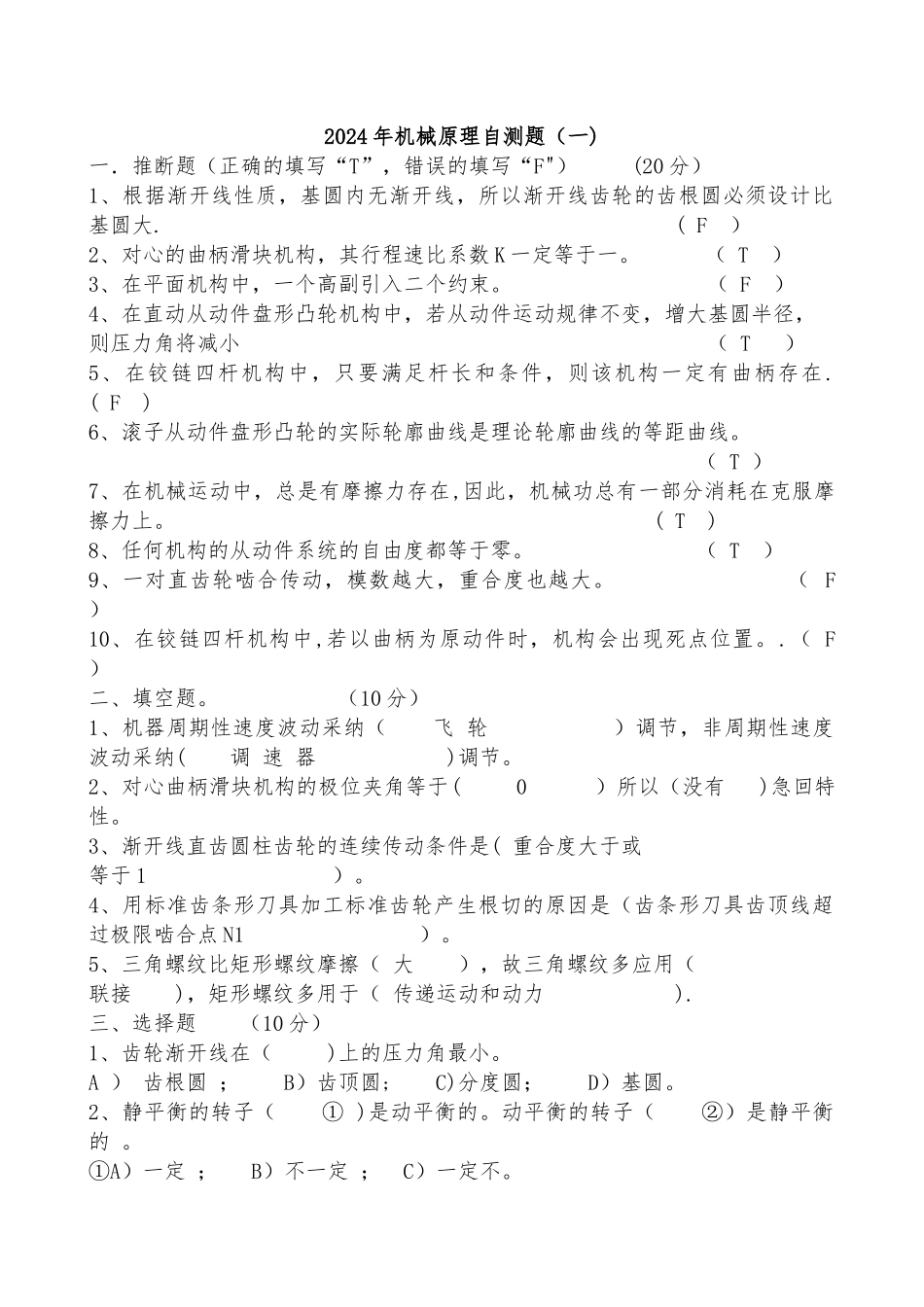

2024 年机械原理自测题（一) 一．推断题（正确的填写“T”，错误的填写“F"） (20 分）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大. ( F ）2、对心的曲柄滑块机构，其行程速比系数 K 一定等于一。 （ T ）3、在平面机构中，一个高副引入二个约束。 （ F ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小 （ T ）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在. ( F )6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。 （ T ）7、在机械运动中，总是有摩擦力存在,因此，机械功总有一部分消耗在克服摩擦力上。 ( T )8、任何机构的从动件系统的自由度都等于零。 （ T ）9、一对直齿轮啮合传动，模数越大，重合度也越大。 （ F ）10、在铰链四杆机构中,若以曲柄为原动件时，机构会出现死点位置。.（ F ）二、填空题。 （10 分）1、机器周期性速度波动采纳（ 飞 轮 ）调节，非周期性速度波动采纳( 调 速 器 )调节。2、对心曲柄滑块机构的极位夹角等于( 0 ）所以（没有 )急回特性。3、渐开线直齿圆柱齿轮的连续传动条件是( 重合度大于或等于 1 ）。4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点 N1 ）。5、三角螺纹比矩形螺纹摩擦（ 大 ），故三角螺纹多应用（ 联接 )，矩形螺纹多用于（ 传递运动和动力 ).三、选择题 （10 分）1、齿轮渐开线在（ )上的压力角最小。A ） 齿根圆 ； B）齿顶圆; C)分度圆； D）基圆。2、静平衡的转子（ ① )是动平衡的。动平衡的转子（ ②）是静平衡的 。 ①A）一定 ； B）不一定 ； C）一定不。②A）一定 ； B）不一定： C）一定不。3、满足正确啮合传动的一对直齿圆柱齿轮，当传动比不等于一时，他们的渐开线齿形是( ）。A)相同的； B)不相同的。 4、对于转速很高的凸轮机构，为了减小冲击和振动,从动件运动规律最好采纳（ ）的运动规律。A）等速运动； B)等加等减速运动 ； C）摆线运动.5、机械自锁的效率条件是（ ).A）效率为无穷大： B)效率大于等于 1； C)效率小于零。四、计算作图题： (共 60 分）注：凡图解题均需简明写出作图步骤，直接卷上作图，保留所有作图线.1、计算下列机构的自由度。 (10 分） F = 3×8－2×11 = 2 F = 3×8－2×11 － 1 = 12...
