机械基础试卷02答案

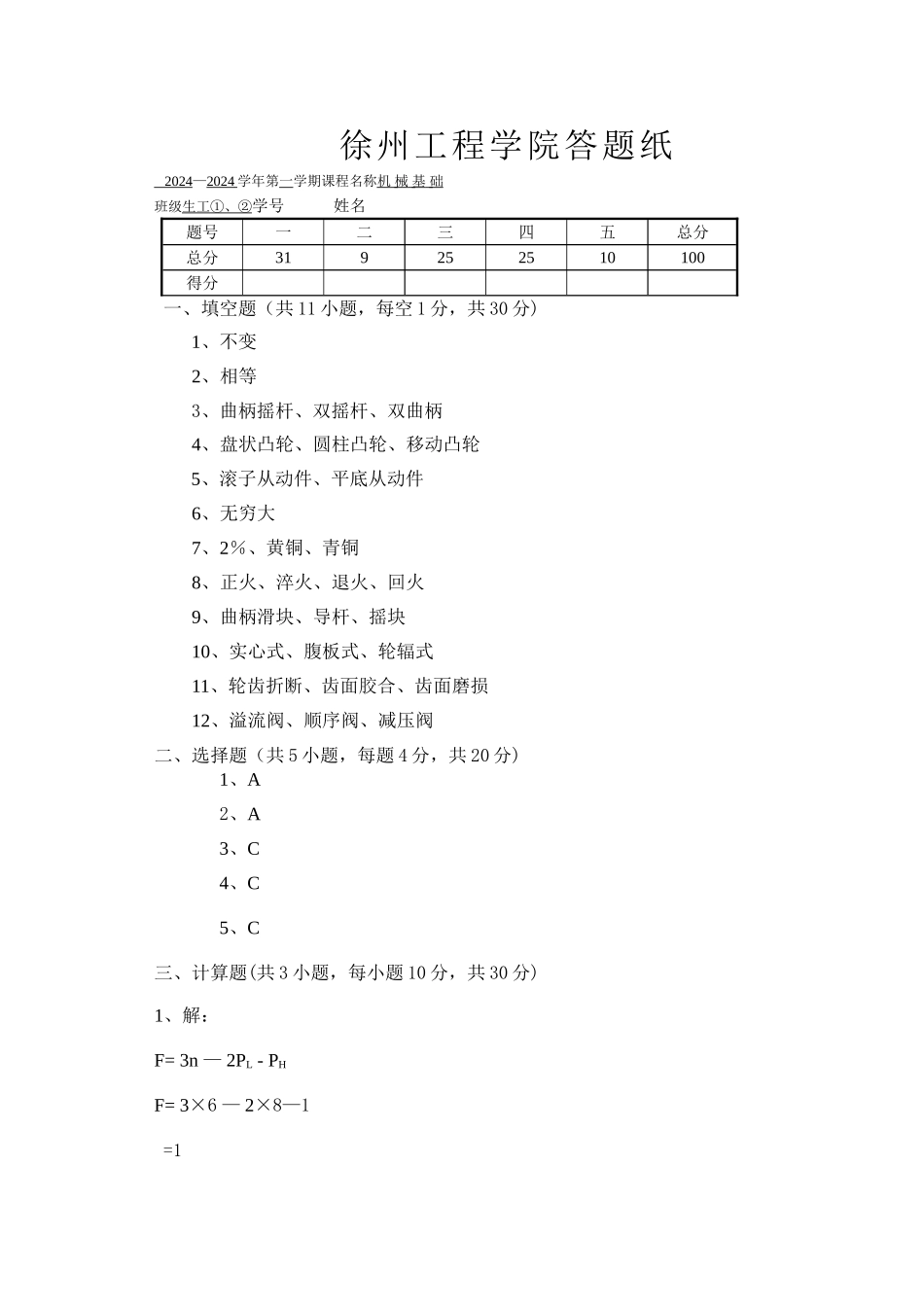

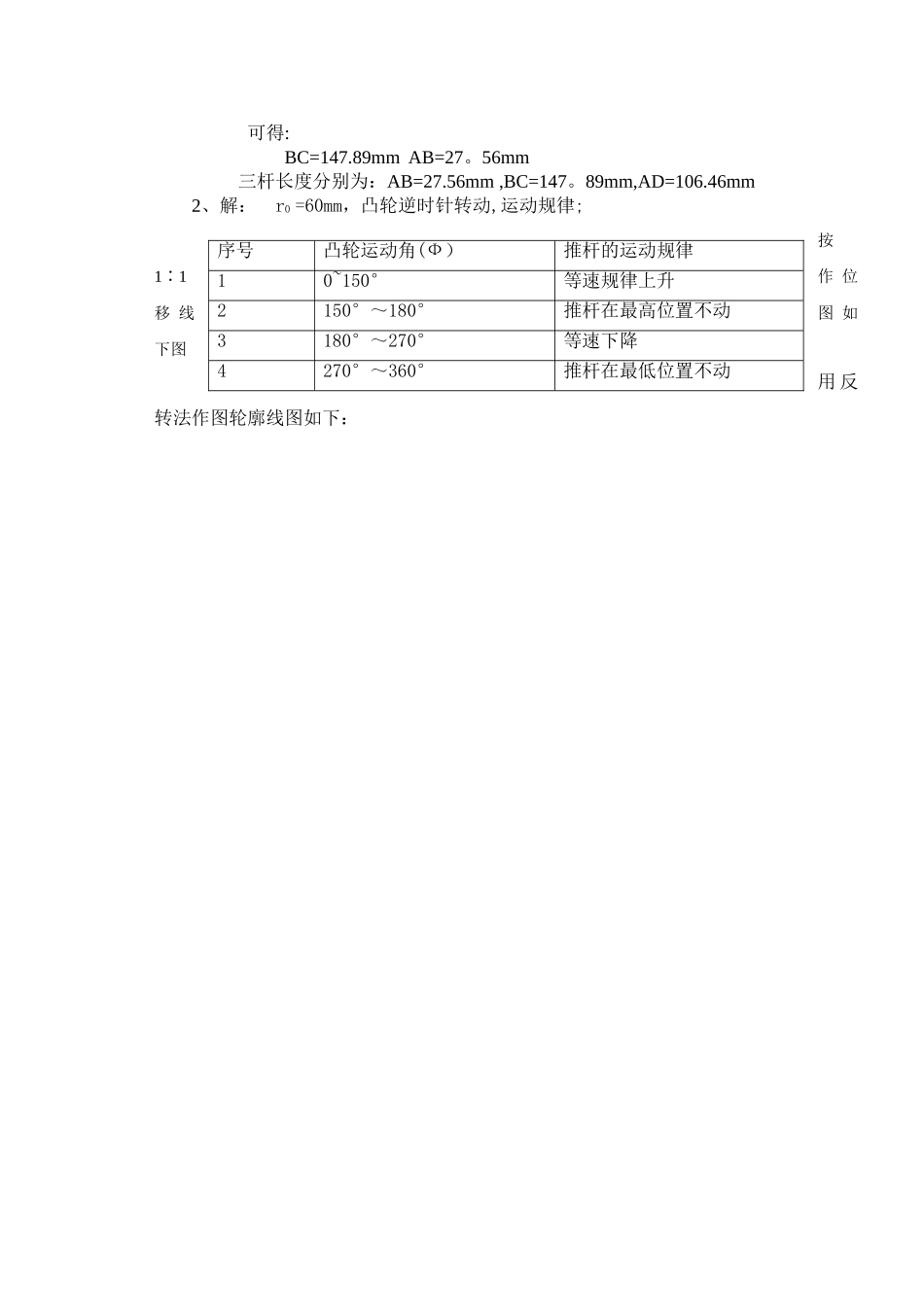

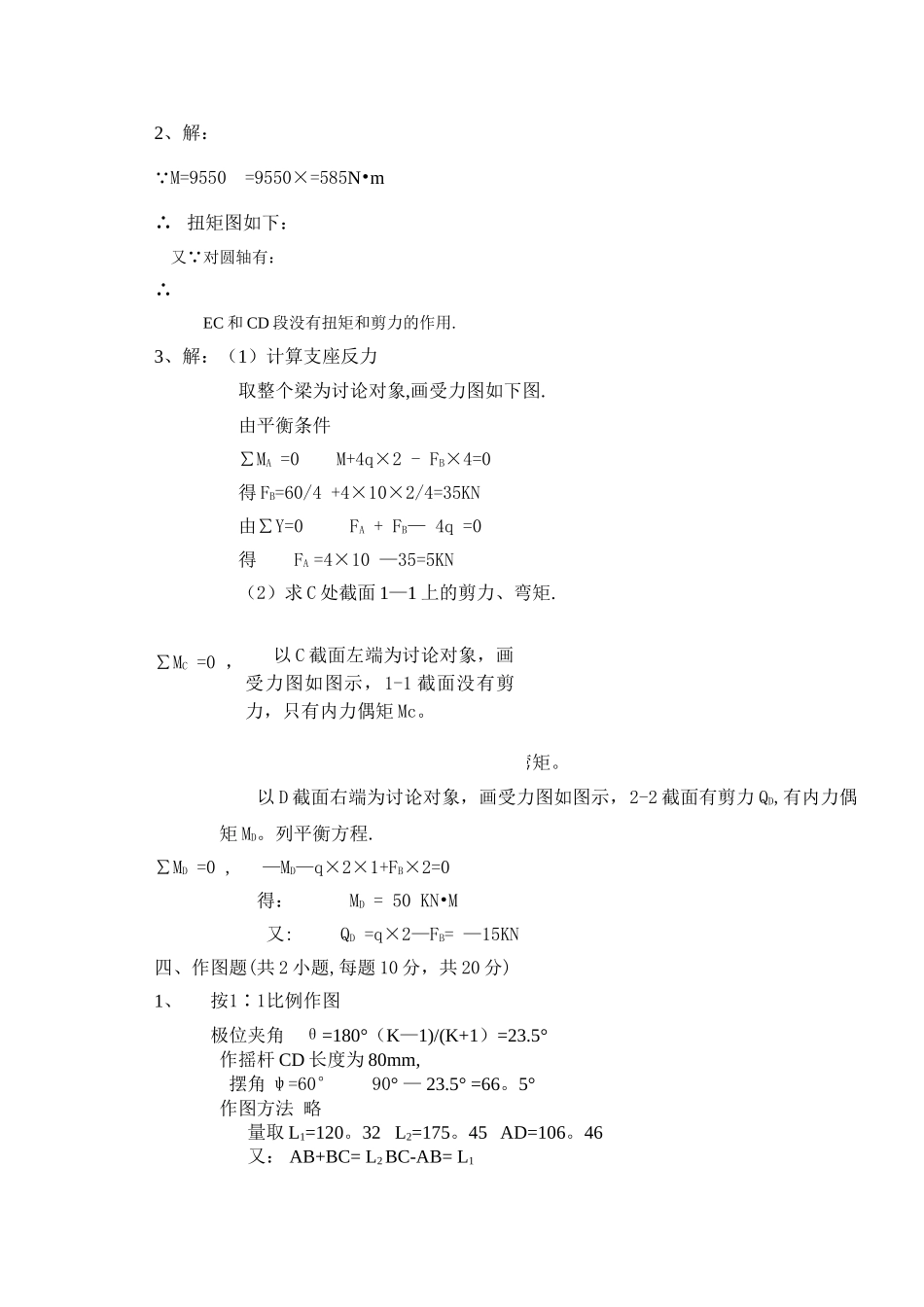

徐州工程学院答题纸 2024 —2024 学年第一学期课程名称机 械 基 础 班级生工 ①、② 学号 姓名题号一二三四五总分总分319252510100得分一、填空题（共 11 小题，每空 1 分，共 30 分)1、不变2、相等3、曲柄摇杆、双摇杆、双曲柄4、盘状凸轮、圆柱凸轮、移动凸轮5、滚子从动件、平底从动件6、无穷大7、2％、黄铜、青铜8、正火、淬火、退火、回火9、曲柄滑块、导杆、摇块10、实心式、腹板式、轮辐式11、轮齿折断、齿面胶合、齿面磨损12、溢流阀、顺序阀、减压阀二、选择题（共 5 小题，每题 4 分，共 20 分)1、A2、A3、C4、C5、C三、计算题(共 3 小题，每小题 10 分，共 30 分)1、解：F= 3n — 2PL - PHF= 3×6 — 2×8—1=12、解：∵M=9550 =9550×=585N•m∴ 扭矩图如下：又∵对圆轴有：∴ EC 和 CD 段没有扭矩和剪力的作用.3、解：（1）计算支座反力取整个梁为讨论对象,画受力图如下图.由平衡条件∑MA =0 M+4q×2 - FB×4=0得 FB=60/4 +4×10×2/4=35KN由∑Y=0 FA + FB— 4q =0得 FA =4×10 —35=5KN（2）求 C 处截面 1—1 上的剪力、弯矩.∑MC =0 ， MC-M=0 得： MC = 60KN•M 又: Qc =0（3）求 C 处截面 2—2 上的剪力、弯矩。以 D 截面右端为讨论对象，画受力图如图示，2-2 截面有剪力 QD,有内力偶矩 MD。列平衡方程.∑MD =0 , —MD—q×2×1+FB×2=0 得： MD = 50 KN•M 又: QD =q×2—FB= —15KN四、作图题(共 2 小题,每题 10 分，共 20 分)1、 按1∶1比例作图极位夹角 θ=180°（K—1)/(K+1）=23.5°作摇杆 CD 长度为 80mm,摆角 ψ=60° 90° — 23.5° =66。5°作图方法 略量取 L1=120。32 L2=175。45 AD=106。46又： AB+BC= L2 BC-AB= L1以 C 截面左端为讨论对象，画受力图如图示，1-1 截面没有剪力，只有内力偶矩 Mc。可得: BC=147.89mm AB=27。56mm 三杆长度分别为：AB=27.56mm ,BC=147。89mm,AD=106.46mm2、解： r0 =60mm，凸轮逆时针转动,运动规律;按1∶1作 位移 线图 如下图用 反转法作图轮廓线图如下：序号凸轮运动角(Ф）推杆的运动规律10~150°等速规律上升2150°～180°推杆在最高位置不动3180°～270°等速下降4270°～360°推杆在最低位置不动
