机械设计基础期末试卷及答案

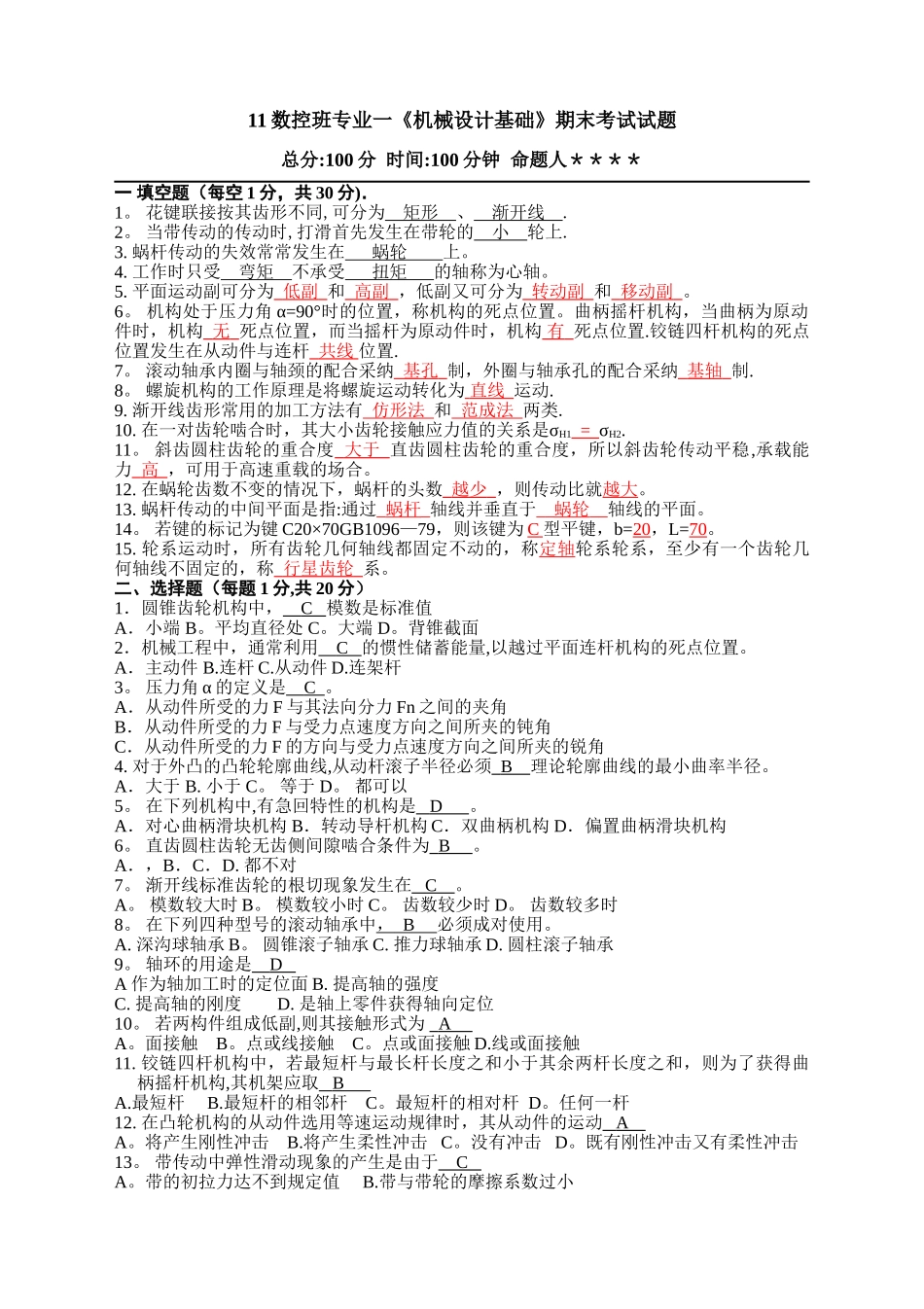

11 数控班专业一《机械设计基础》期末考试试题总分:100 分 时间:100 分钟 命题人＊＊＊＊一 填空题（每空 1 分，共 30 分)．1。 花键联接按其齿形不同,可分为 矩形 、 渐开线 .2。 当带传动的传动时,打滑首先发生在带轮的 小 轮上.3. 蜗杆传动的失效常常发生在 蜗轮 上。4. 工作时只受 弯矩 不承受 扭矩 的轴称为心轴。5. 平面运动副可分为 低副 和 高副 ，低副又可分为 转动副 和 移动副 。6。 机构处于压力角 α=90°时的位置，称机构的死点位置。曲柄摇杆机构，当曲柄为原动件时，机构 无 死点位置，而当摇杆为原动件时，机构 有 死点位置.铰链四杆机构的死点位置发生在从动件与连杆 共线 位置.7。 滚动轴承内圈与轴颈的配合采纳 基孔 制，外圈与轴承孔的配合采纳 基轴 制.8。 螺旋机构的工作原理是将螺旋运动转化为 直线 运动.9. 渐开线齿形常用的加工方法有 仿形法 和 范成法 两类.10. 在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1 = σH2.11。 斜齿圆柱齿轮的重合度 大于 直齿圆柱齿轮的重合度，所以斜齿轮传动平稳,承载能力 高 ，可用于高速重载的场合。12. 在蜗轮齿数不变的情况下，蜗杆的头数 越少 ，则传动比就越大。13. 蜗杆传动的中间平面是指:通过_蜗杆_轴线并垂直于__蜗轮__轴线的平面。14。 若键的标记为键 C20×70GB1096—79，则该键为 C 型平键，b=20，L=70。15. 轮系运动时，所有齿轮几何轴线都固定不动的，称定轴轮系轮系，至少有一个齿轮几何轴线不固定的，称 行星齿轮 系。二、选择题（每题 1 分,共 20 分）1．圆锥齿轮机构中， C 模数是标准值A．小端 B。平均直径处 C。大端 D。背锥截面2．机械工程中，通常利用 C 的惯性储蓄能量,以越过平面连杆机构的死点位置。A．主动件 B.连杆 C.从动件 D.连架杆3。 压力角 α 的定义是 C 。A．从动件所受的力 F 与其法向分力 Fn 之间的夹角B．从动件所受的力 F 与受力点速度方向之间所夹的钝角C．从动件所受的力 F 的方向与受力点速度方向之间所夹的锐角4. 对于外凸的凸轮轮廓曲线,从动杆滚子半径必须 B 理论轮廓曲线的最小曲率半径。A．大于 B. 小于 C。 等于 D。 都可以5。 在下列机构中,有急回特性的机构是 D 。A．对心曲柄滑块机构 B．转动导杆机构 C．双曲柄机构 D．偏置曲柄滑块机构6。 直齿圆柱齿轮无齿侧间隙啮合条件为 B 。A．，B．C．D....
