2025年ABAQUS常用技巧归纳并茂

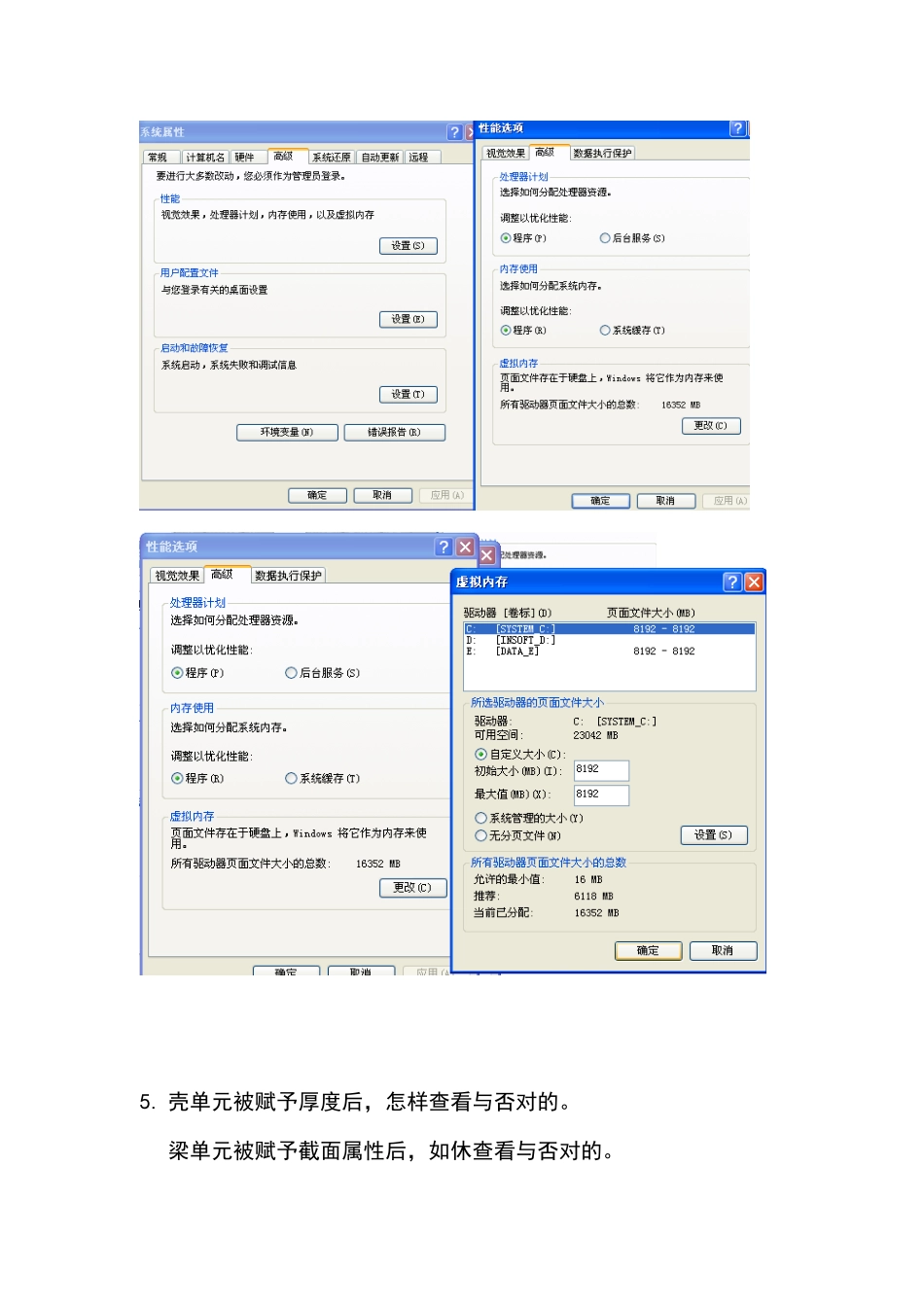

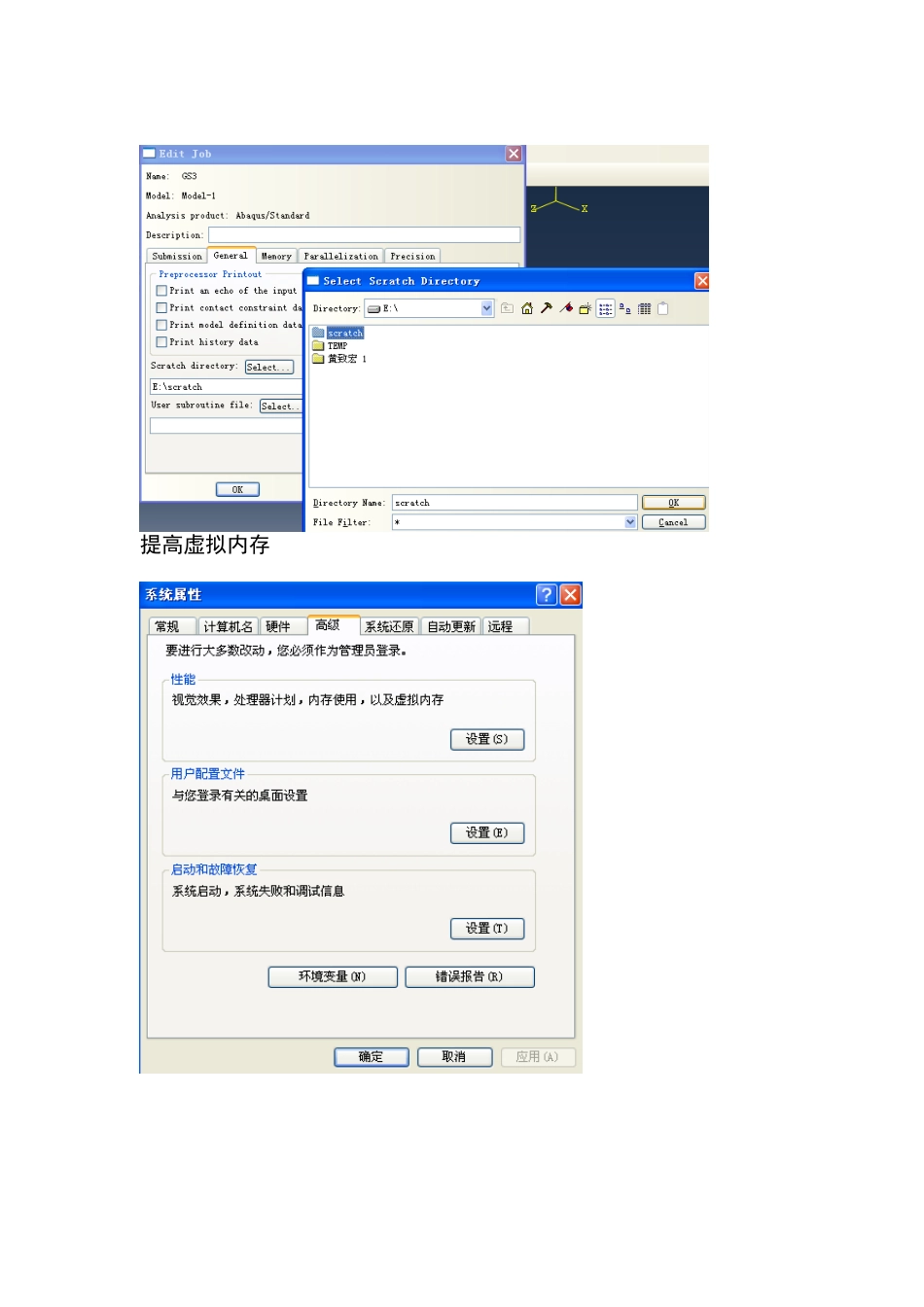

ABAQUS 学习总结1. ABAQUS 中常用的单位制。-（有用到密度的时候要尤其注意）单位制错误会导致分析成果错误，甚至不收敛。2. ABAQUS 中的时间对于静力分析，时间没有实际意义（静力分析是长期累积的成果）。对于动力分析，时间是故意义的，跟作用的时间有关。3. 更改工作途径4. 对于 ABAQUS/Standard 分析，增大内存磁盘空间会大大缩短计算时间;对于 ABAQUS/Explicit 分析，生成的临时数据大部分是存储在内存中的关键数据，不写入磁盘，加紧分析速度的重要措施是提高 CPU 的速度。 临时文献一般存储在磁盘比较大的盘符下提高虚拟内存5. 壳单元被赋予厚度后，怎样查看与否对的。梁单元被赋予截面属性后，如休查看与否对的。可以在 VIEW 的 DISPLAY OPTION 里面查看。6. 参照点对于离散刚体和解析刚体部件，参照点必须在 PART 模块里面定义。而 对 于 刚 体 约 束 ， 显 示 休 约 束 ， 耦 合 约 束 可 以 在PART ,ASSEMBLY,INTERRACTION,LOAD 等定义参照点.PART 模块里面只能定义一种参照点，而其他的模块里面可以定义诸多种参照点。7. 刚体部件（离散刚体和解析刚体），刚体约束，显示体约束离散刚体：可以是任意的形状，无需定义材料属性，要定义参照点，要划分网格。解析刚体：只能是简单形状，无需定义材料属性，要定义参照点，不需要划分网格。刚体约束的部件：要定义材料属性，要定义参照点，要划分网格。显示体约束的部件:要定义材料属性，要定义参照点，不需要要划分网格(ABAQUS/CAE 会自动为其要划分网格)。刚体与变形体比较:刚体最大的长处是计算效率高，由于它在分析作业过程中不参与所在基于单元的计算，此外，在接触分析，假如主面是刚体的话，分析更容易收敛。 刚体约束和显示体约束与刚体部件的比较：刚体约束和显示体约束的长处是去除约束后，就可以立即变为变形体。刚体约束与显示体约束的比较:刚体约束的部件会参与计算，而显示约束的部件不会参与计算，只是用于显示作用。8. 一般分析步与线性摄动分析步 一般分析步：每个分析步的开始状态都是前一种分析步结束时刻的模型状态; 假如不做修改的话，前一种分析步所施加的载荷，边界条件，约束都会延续到目前的分析步中;所定义的载荷，边界条件以及得到的分析成果都是总量。线性摄动分析步：线性摄动分析步结束时的模型状态不会延续到下一种分析步中，例如，分析步 1，4 为一般分析步，分析步 2，3 为线性摄动分析步，则分...
