机电设备安装方案计划

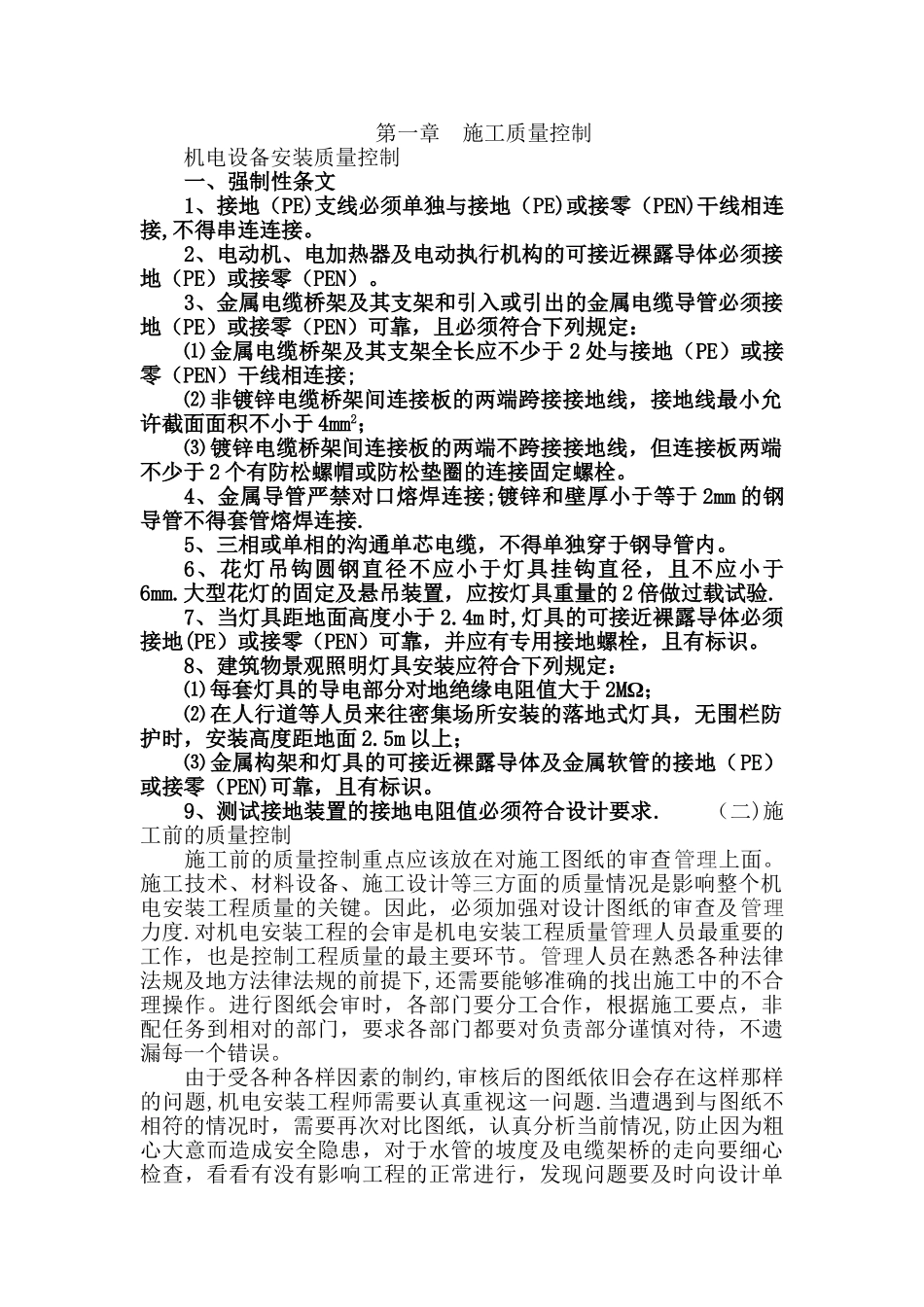

第一章 施工质量控制机电设备安装质量控制一、强制性条文1、接地（PE)支线必须单独与接地（PE)或接零（PEN)干线相连接,不得串连连接。2、电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）。3、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：⑴ 金属电缆桥架及其支架全长应不少于 2 处与接地（PE）或接零（PEN）干线相连接;⑵ 非镀锌电缆桥架间连接板的两端跨接接地线，接地线最小允许截面面积不小于 4mm2；⑶ 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓。4、金属导管严禁对口熔焊连接;镀锌和壁厚小于等于 2mm 的钢导管不得套管熔焊连接.5、三相或单相的沟通单芯电缆，不得单独穿于钢导管内。6、花灯吊钩圆钢直径不应小于灯具挂钩直径，且不应小于6mm.大型花灯的固定及悬吊装置，应按灯具重量的 2 倍做过载试验.7、当灯具距地面高度小于 2.4m 时,灯具的可接近裸露导体必须接地(PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识。8、建筑物景观照明灯具安装应符合下列规定：⑴ 每套灯具的导电部分对地绝缘电阻值大于 2MΩ；⑵ 在人行道等人员来往密集场所安装的落地式灯具，无围栏防护时，安装高度距地面 2.5m 以上；⑶ 金属构架和灯具的可接近裸露导体及金属软管的接地（PE）或接零（PEN)可靠，且有标识。9、测试接地装置的接地电阻值必须符合设计要求. （二)施工前的质量控制 施工前的质量控制重点应该放在对施工图纸的审查管理上面。施工技术、材料设备、施工设计等三方面的质量情况是影响整个机电安装工程质量的关键。因此，必须加强对设计图纸的审查及管理力度.对机电安装工程的会审是机电安装工程质量管理人员最重要的工作，也是控制工程质量的最主要环节。管理人员在熟悉各种法律法规及地方法律法规的前提下,还需要能够准确的找出施工中的不合理操作。进行图纸会审时，各部门要分工合作，根据施工要点，非配任务到相对的部门，要求各部门都要对负责部分谨慎对待，不遗漏每一个错误。 由于受各种各样因素的制约,审核后的图纸依旧会存在这样那样的问题,机电安装工程师需要认真重视这一问题.当遭遇到与图纸不相符的情况时，需要再次对比图纸，认真分析当前情况,防止因为粗心大意而造成安全隐患，对于水管的坡度及电缆架桥的走向要细心检查，看看有没有影响工程的正...
