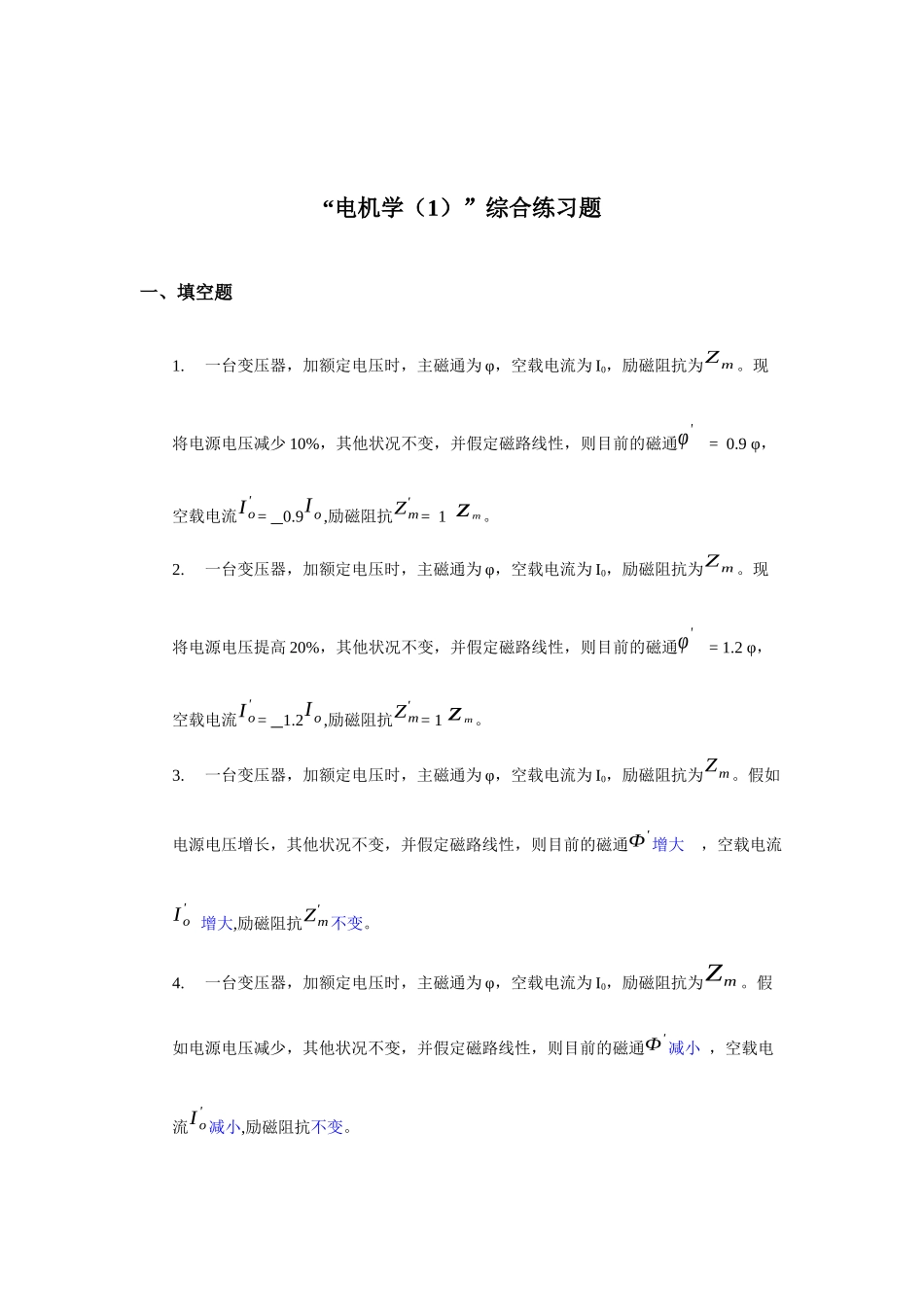

“电机学（1）”综合练习题一、填空题1.一台变压器，加额定电压时，主磁通为 φ，空载电流为 I0，励磁阻抗为Zm 。现将电源电压减少 10%，其他状况不变，并假定磁路线性，则目前的磁通φ'= 0.9 φ，空载电流I o'= 0.9I o,励磁阻抗Zm'= 1 z m。2.一台变压器，加额定电压时，主磁通为 φ，空载电流为 I0，励磁阻抗为Zm 。现将电源电压提高 20%，其他状况不变，并假定磁路线性，则目前的磁通φ'= 1.2 φ，空载电流I o'= 1.2I o,励磁阻抗Zm'= 1 z m。3.一台变压器，加额定电压时，主磁通为 φ，空载电流为 I0，励磁阻抗为Zm。假如电源电压增长，其他状况不变，并假定磁路线性，则目前的磁通Φ' 增大 ，空载电流I o' 增大,励磁阻抗Zm'不变。4.一台变压器，加额定电压时，主磁通为 φ，空载电流为 I0，励磁阻抗为Zm 。假如电源电压减少，其他状况不变，并假定磁路线性，则目前的磁通Φ' 减小 ，空载电流I o'减小,励磁阻抗不变。5.已知变压器变比为 5，原边电压为 380V，电流I 1为 40A，漏抗为 4Ω。求折合到副边的值I 1'=200A，X1'=0.16Ω。6.已知变压器变比为 5，原边电压为 380V，电流I 1为 6A，漏抗为 0.4Ω。求折合到副边的值I 1'=30A，X1'=0.016Ω。7.已知变压器变比为 5，原边电压U I 为 6000V，电流I 1为 200A，漏抗X I 为 1Ω。求折合到副边的值I 1'=1000 A，X1' = 0.04Ω。8.已知变压器变比为 5，原边电压U I 为 3000V，电流I 1为 100A，漏抗X I 为 1Ω。求折合到副边的值I 1'= 500A，X1' =0.04Ω。9.一台单相变压器铁芯柱上有三个绕组入图 1 所示。已知：U1=220V ，W 1=1100 匝。为获得U2=110V ，U2=22V ，应使W 2= 550 匝，W 3= 110 匝。若已知绕组W 2开路，I3=20∠30° A （I3=4∠30° A ），忽视励磁电流，则I 1= −2∠30°A。10. 直流电机安放电刷位置的原则是使正、负电刷间的感应电动势最大。11. 变化串励直流电动机电压的极性，其转向不变。12. 他励直流发电机输出电流增大时，电压减少。13. 三相似步电机，定子上 A、B 两导体空间相隔120°（90° ）电角度。该电机接于50Hz 三相交流电源，同步转速为 750/min（1000r/min），则 A、B 两导体空间机械角度为30° 。14. 三相交流电机，定子匝数Z=36 ，极对数P=3 ，定子线圈节距Y 1=5。则绕组的基波短距系数Kd1= 0.966。15. 三相交流电机，定子匝数Z=48 ，极对数P=4 ，...
