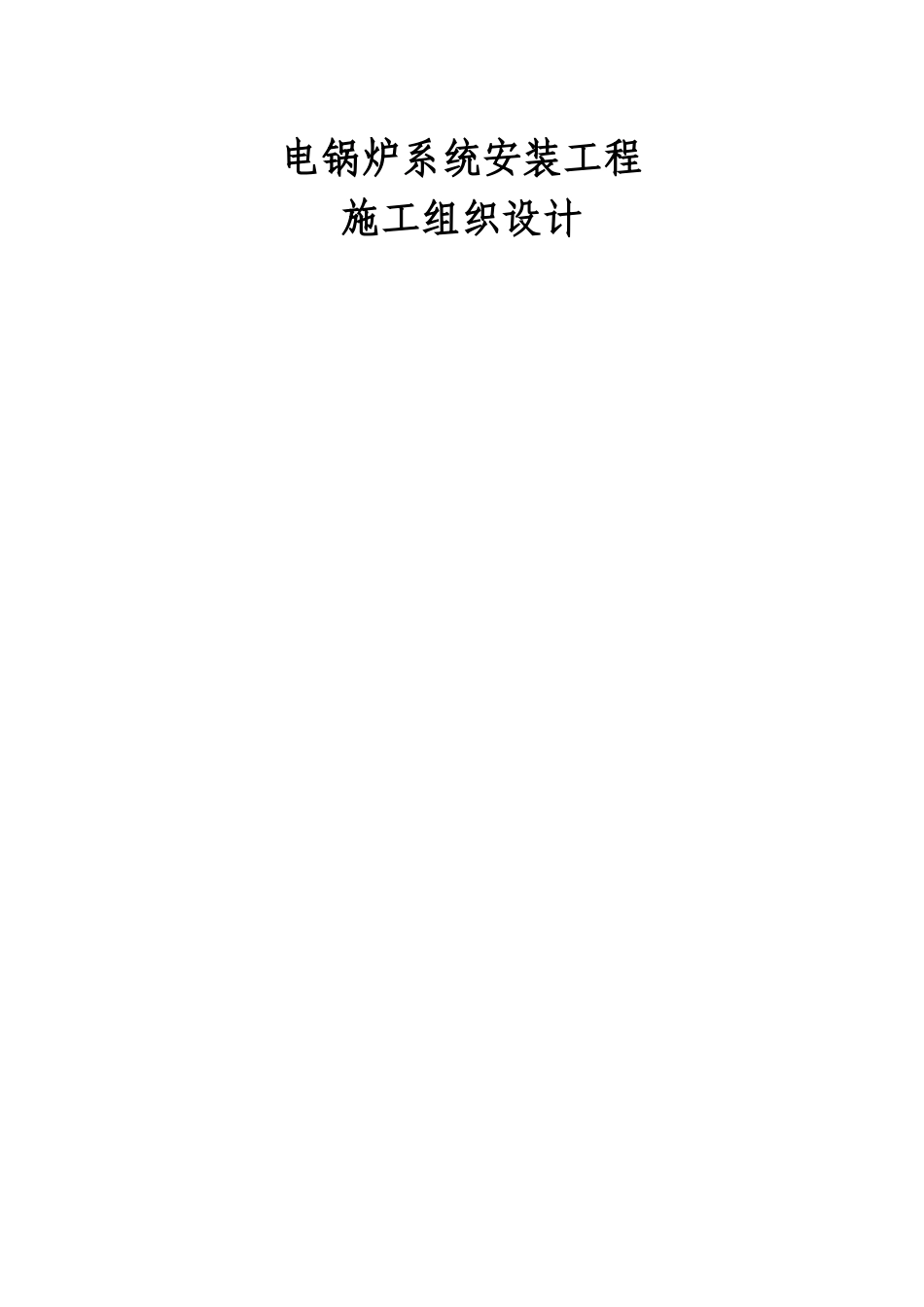

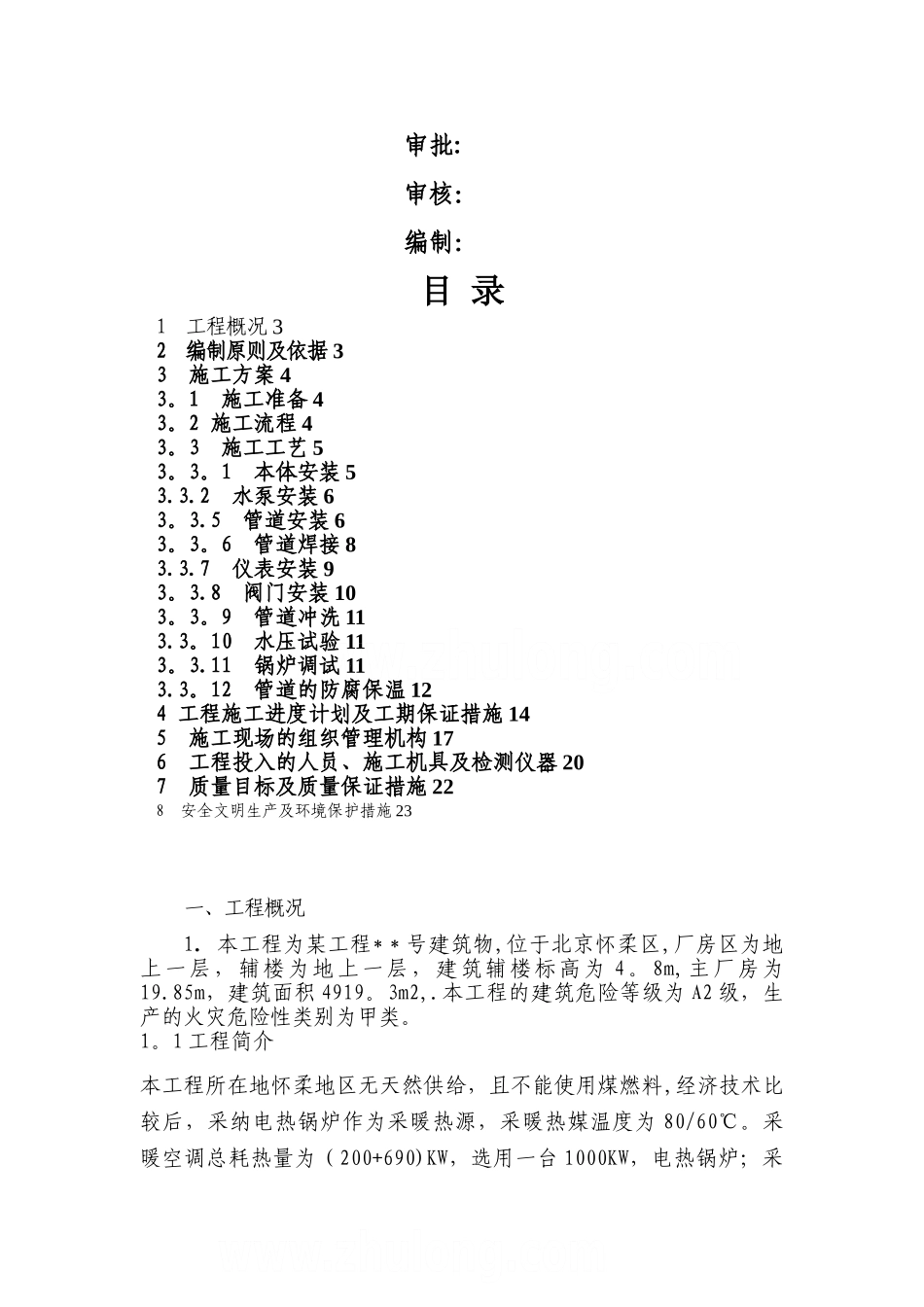

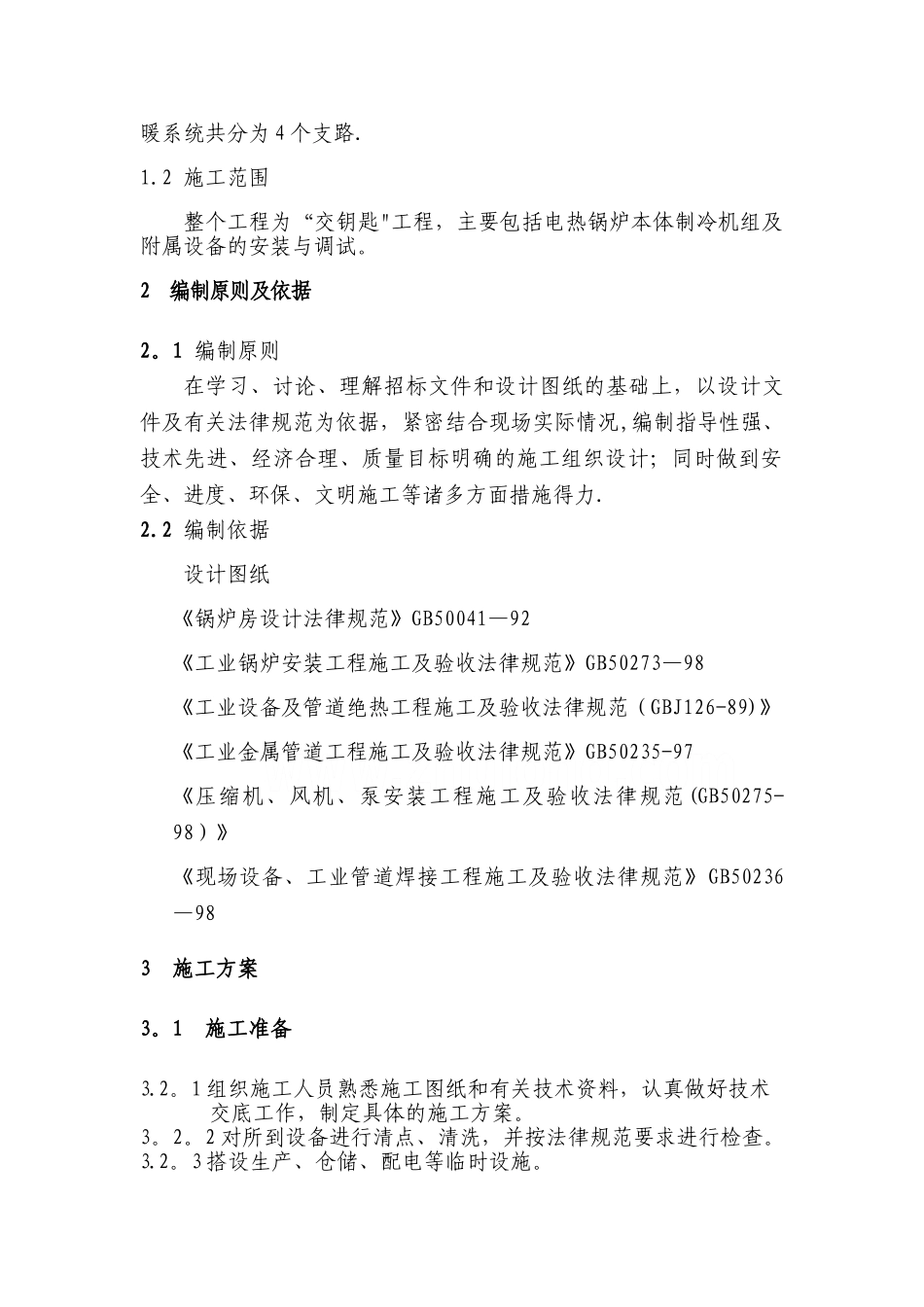

电锅炉系统安装工程施工组织设计审批:审核：编制：目 录1 工程概况 32 编制原则及依据 33 施工方案 43。1 施工准备 43。2 施工流程 43。3 施工工艺 53。3。1 本体安装 53.3.2 水泵安装 63。3.5 管道安装 63。3。6 管道焊接 83.3.7 仪表安装 93。3.8 阀门安装 103。3。9 管道冲洗 113.3。10 水压试验 113。3.11 锅炉调试 113.3。12 管道的防腐保温 124 工程施工进度计划及工期保证措施 145 施工现场的组织管理机构 176 工程投入的人员、施工机具及检测仪器 207 质量目标及质量保证措施 228 安全文明生产及环境保护措施 23一、工程概况1．本工程为某工程*＊号建筑物,位于北京怀柔区,厂房区为地上一层，辅楼为地上一层，建筑辅楼标高为 4。8m,主厂房为19.85m，建筑面积 4919。3m2,.本工程的建筑危险等级为 A2 级，生产的火灾危险性类别为甲类。1。1 工程简介本工程所在地怀柔地区无天然供给，且不能使用煤燃料,经济技术比较后，采纳电热锅炉作为采暖热源，采暖热媒温度为 80/60℃。采暖空调总耗热量为（200+690)KW，选用一台 1000KW，电热锅炉；采暖系统共分为 4 个支路. 1.2 施工范围整个工程为“交钥匙"工程，主要包括电热锅炉本体制冷机组及附属设备的安装与调试。2 编制原则及依据2。1 编制原则在学习、讨论、理解招标文件和设计图纸的基础上，以设计文件及有关法律规范为依据，紧密结合现场实际情况,编制指导性强、技术先进、经济合理、质量目标明确的施工组织设计；同时做到安全、进度、环保、文明施工等诸多方面措施得力.2.2 编制依据设计图纸《锅炉房设计法律规范》GB50041—92《工业锅炉安装工程施工及验收法律规范》GB50273—98《工业设备及管道绝热工程施工及验收法律规范（GBJ126-89)》《工业金属管道工程施工及验收法律规范》GB50235-97《压缩机、风机、泵安装工程施工及验收法律规范(GB50275-98）》《现场设备、工业管道焊接工程施工及验收法律规范》GB50236—983 施工方案3。1 施工准备3.2。1 组织施工人员熟悉施工图纸和有关技术资料，认真做好技术交底工作，制定具体的施工方案。3。2。2 对所到设备进行清点、清洗，并按法律规范要求进行检查。3.2。3 搭设生产、仓储、配电等临时设施。3。2 施工流程施工准备→基础检验→锅炉就位、安装→水泵、换热器等辅机就位安装→管道安装及清洗、打压→仪表安装、调试→系统检测与调整→锅炉煮炉→试运转→验收交工。3.3 施...
