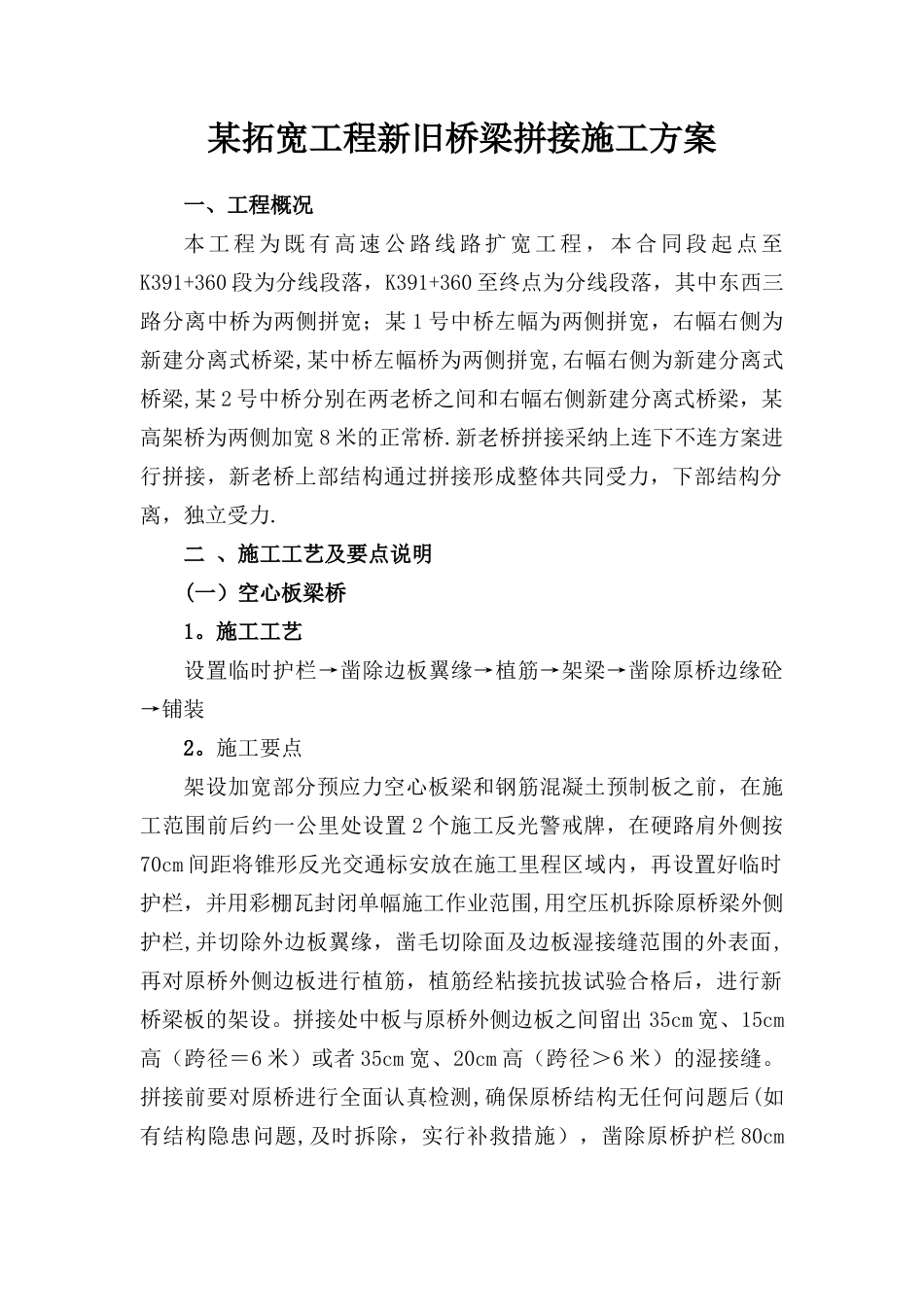

某拓宽工程新旧桥梁拼接施工方案一、工程概况本 工 程 为 既 有 高 速 公 路 线 路 扩 宽 工 程 ， 本 合 同 段 起 点 至K391+360 段为分线段落，K391+360 至终点为分线段落，其中东西三路分离中桥为两侧拼宽；某 1 号中桥左幅为两侧拼宽，右幅右侧为新建分离式桥梁,某中桥左幅桥为两侧拼宽,右幅右侧为新建分离式桥梁,某 2 号中桥分别在两老桥之间和右幅右侧新建分离式桥梁，某高架桥为两侧加宽 8 米的正常桥.新老桥拼接采纳上连下不连方案进行拼接，新老桥上部结构通过拼接形成整体共同受力，下部结构分离，独立受力.二 、施工工艺及要点说明(一）空心板梁桥1。施工工艺设置临时护栏→凿除边板翼缘→植筋→架梁→凿除原桥边缘砼→铺装2。施工要点架设加宽部分预应力空心板梁和钢筋混凝土预制板之前，在施工范围前后约一公里处设置 2 个施工反光警戒牌，在硬路肩外侧按70cm 间距将锥形反光交通标安放在施工里程区域内，再设置好临时护栏，并用彩棚瓦封闭单幅施工作业范围,用空压机拆除原桥梁外侧护栏,并切除外边板翼缘，凿毛切除面及边板湿接缝范围的外表面,再对原桥外侧边板进行植筋，植筋经粘接抗拔试验合格后，进行新桥梁板的架设。拼接处中板与原桥外侧边板之间留出 35cm 宽、15cm高（跨径＝6 米）或者 35cm 宽、20cm 高（跨径＞6 米）的湿接缝。拼接前要对原桥进行全面认真检测,确保原桥结构无任何问题后(如有结构隐患问题,及时拆除，实行补救措施），凿除原桥护栏 80cm范围内桥面铺装砼,保留桥面铺装钢筋，再铺设加宽部分及拼接处的桥面铺装钢筋。新桥建成后预压空置 3~6 个月时间,待新桥收缩、徐变基本完成后，再进行新老桥湿接缝混凝土的浇筑，湿接缝与新老桥连接处 1.5m 范围内的桥面铺装,待加宽部分桥面防水混凝土浇筑完成后,采纳 UEA—补偿收缩混凝土进行二次浇筑，以达到抗裂防渗目的.(二）预应力 T 梁桥1.施工工艺设置临时护栏→凿除边板翼缘→植筋→预压空置→架梁→凿除原桥边缘砼→铺装2.施工要点及说明2.1 在实行上述安全措施后，先设置临时护栏，拆除原桥梁外侧护栏,切除外侧现浇面板（宽 55cm)，并凿毛切开面，采纳植筋技术在切除外侧现浇面板的部位横向植入钢筋，植入钢筋抗拔力经过检测满足抗拉设计强度要求后进行新桥的架设,包括加宽部分梁板的安装以及加宽桥纵向湿接缝的浇筑，在加宽桥架设完毕后将加宽桥预压空置 3～6 个月时间。接着进行原桥与加宽桥横向连接部分...
