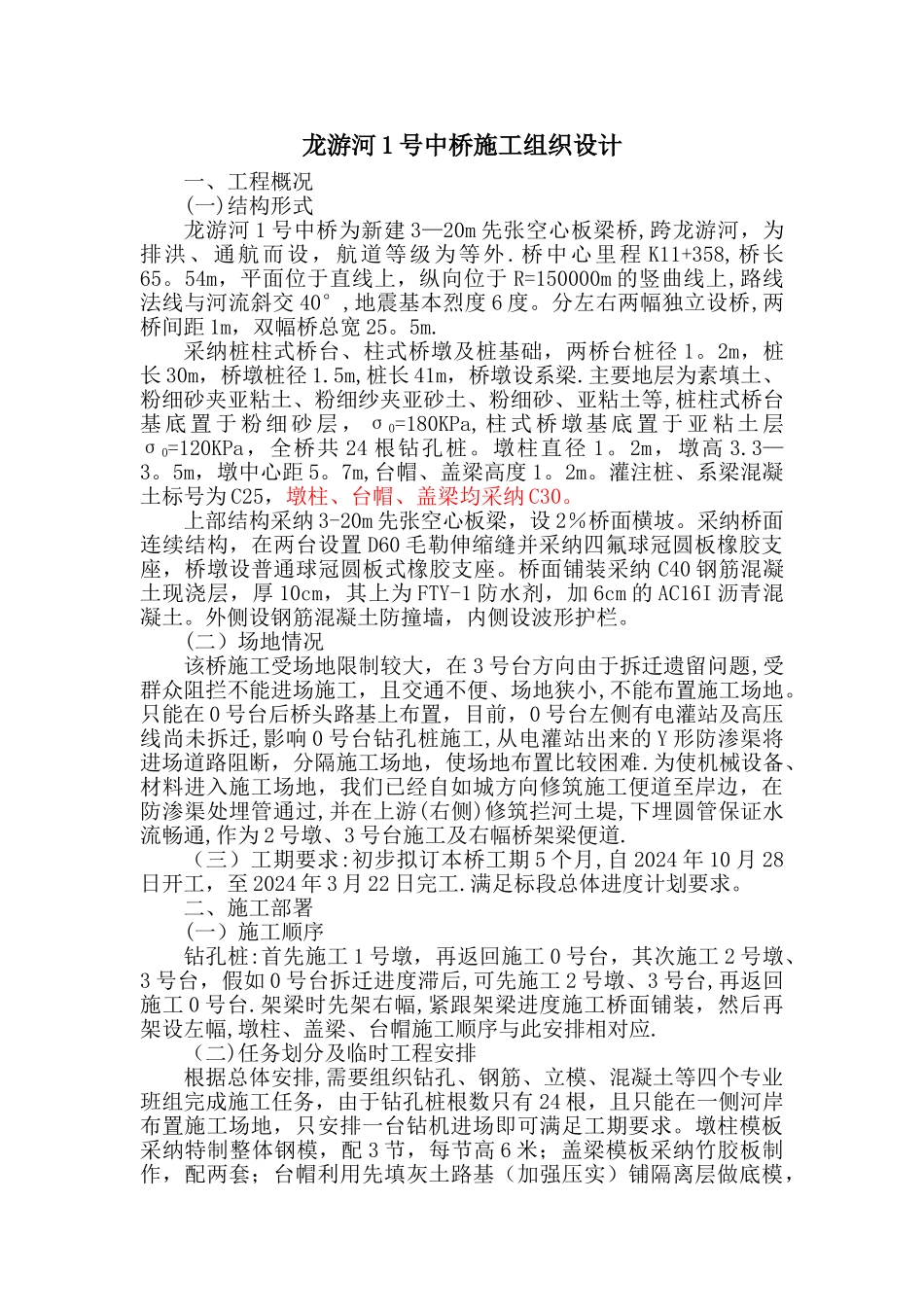

龙游河 1 号中桥施工组织设计一、工程概况(一)结构形式龙游河 1 号中桥为新建 3—20m 先张空心板梁桥,跨龙游河，为排洪、通航而设，航道等级为等外.桥中心里程 K11+358,桥长65。54m，平面位于直线上，纵向位于 R=150000m 的竖曲线上,路线法线与河流斜交 40°,地震基本烈度 6 度。分左右两幅独立设桥,两桥间距 1m，双幅桥总宽 25。5m.采纳桩柱式桥台、柱式桥墩及桩基础，两桥台桩径 1。2m，桩长 30m，桥墩桩径 1.5m,桩长 41m，桥墩设系梁.主要地层为素填土、粉细砂夹亚粘土、粉细纱夹亚砂土、粉细砂、亚粘土等,桩柱式桥台基 底 置 于 粉 细 砂 层 ， σ0=180KPa, 柱 式 桥 墩 基 底 置 于 亚 粘 土 层σ0=120KPa，全桥共 24 根钻孔桩。墩柱直径 1。2m，墩高 3.3—3。5m，墩中心距 5。7m,台帽、盖梁高度 1。2m。灌注桩、系梁混凝土标号为 C25，墩柱、台帽、盖梁均采纳 C30。上部结构采纳 3-20m 先张空心板梁，设 2％桥面横坡。采纳桥面连续结构，在两台设置 D60 毛勒伸缩缝并采纳四氟球冠圆板橡胶支座，桥墩设普通球冠圆板式橡胶支座。桥面铺装采纳 C40 钢筋混凝土现浇层，厚 10cm，其上为 FTY-1 防水剂，加 6cm 的 AC16I 沥青混凝土。外侧设钢筋混凝土防撞墙，内侧设波形护栏。(二）场地情况该桥施工受场地限制较大，在 3 号台方向由于拆迁遗留问题,受群众阻拦不能进场施工，且交通不便、场地狭小,不能布置施工场地。只能在 0 号台后桥头路基上布置，目前，0 号台左侧有电灌站及高压线尚未拆迁,影响 0 号台钻孔桩施工,从电灌站出来的 Y 形防渗渠将进场道路阻断，分隔施工场地，使场地布置比较困难.为使机械设备、材料进入施工场地，我们已经自如城方向修筑施工便道至岸边，在防渗渠处埋管通过,并在上游(右侧)修筑拦河土堤,下埋圆管保证水流畅通,作为 2 号墩、3 号台施工及右幅桥架梁便道.（三）工期要求:初步拟订本桥工期 5 个月,自 2024 年 10 月 28日开工，至 2024 年 3 月 22 日完工.满足标段总体进度计划要求。二、施工部署(一）施工顺序钻孔桩:首先施工 1 号墩，再返回施工 0 号台，其次施工 2 号墩、3 号台，假如 0 号台拆迁进度滞后,可先施工 2 号墩、3 号台,再返回施工 0 号台.架梁时先架右幅,紧跟架梁进度施工桥面铺装，然后再架设左幅,墩柱、盖梁、台帽施工顺序与此安排相对应.（二)任务划分及临时工程安排根据总体安排,需要组织钻...
