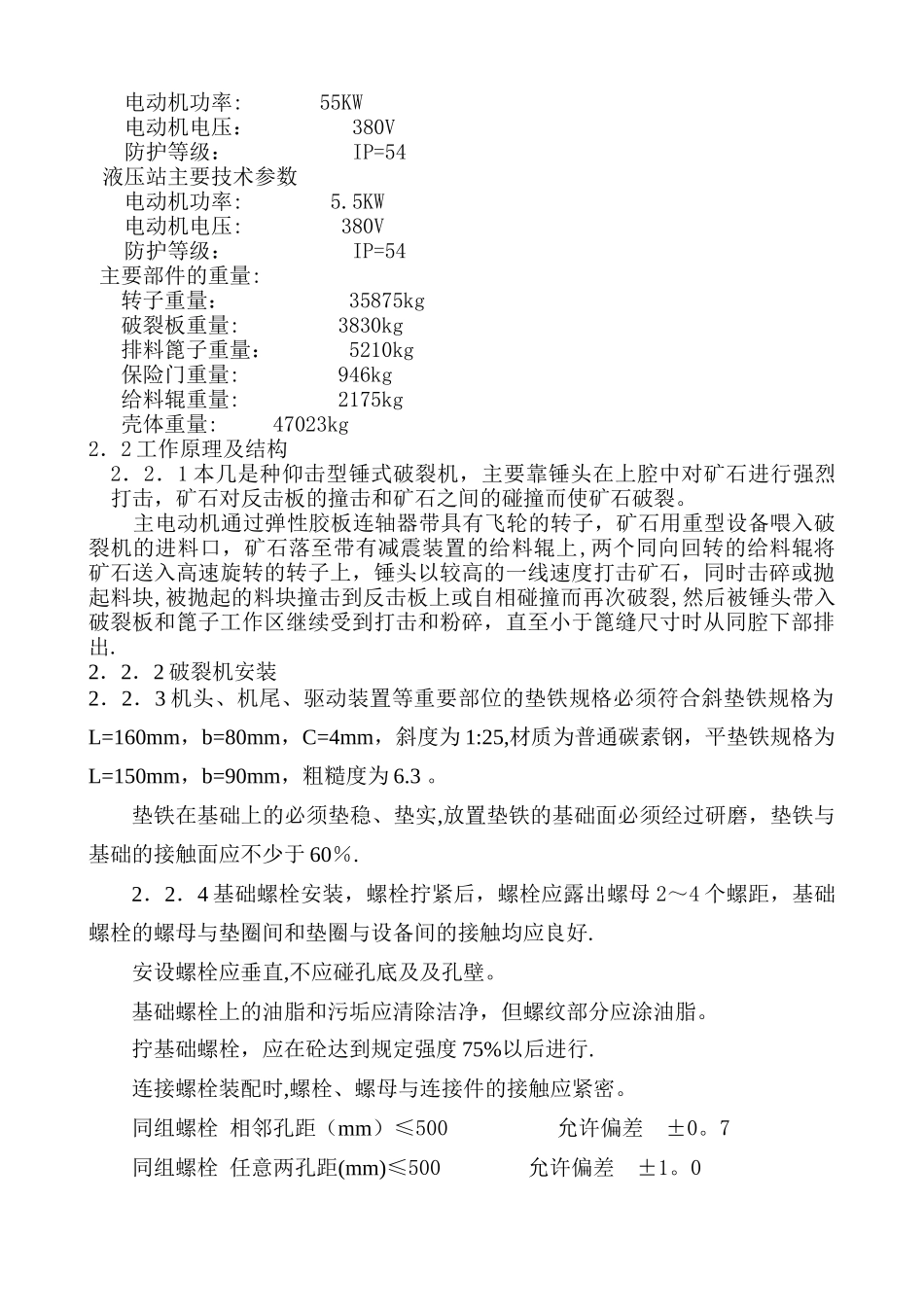

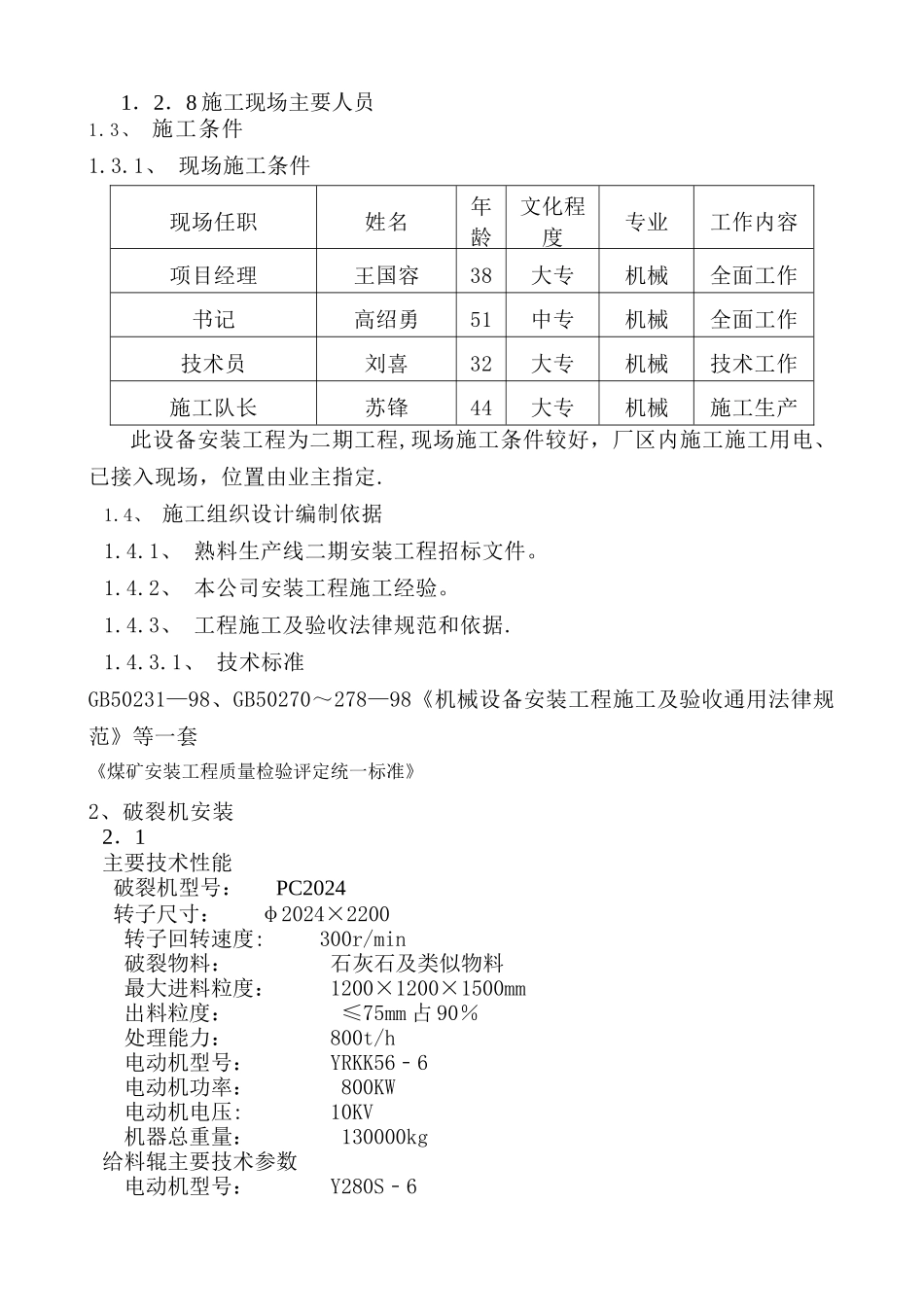

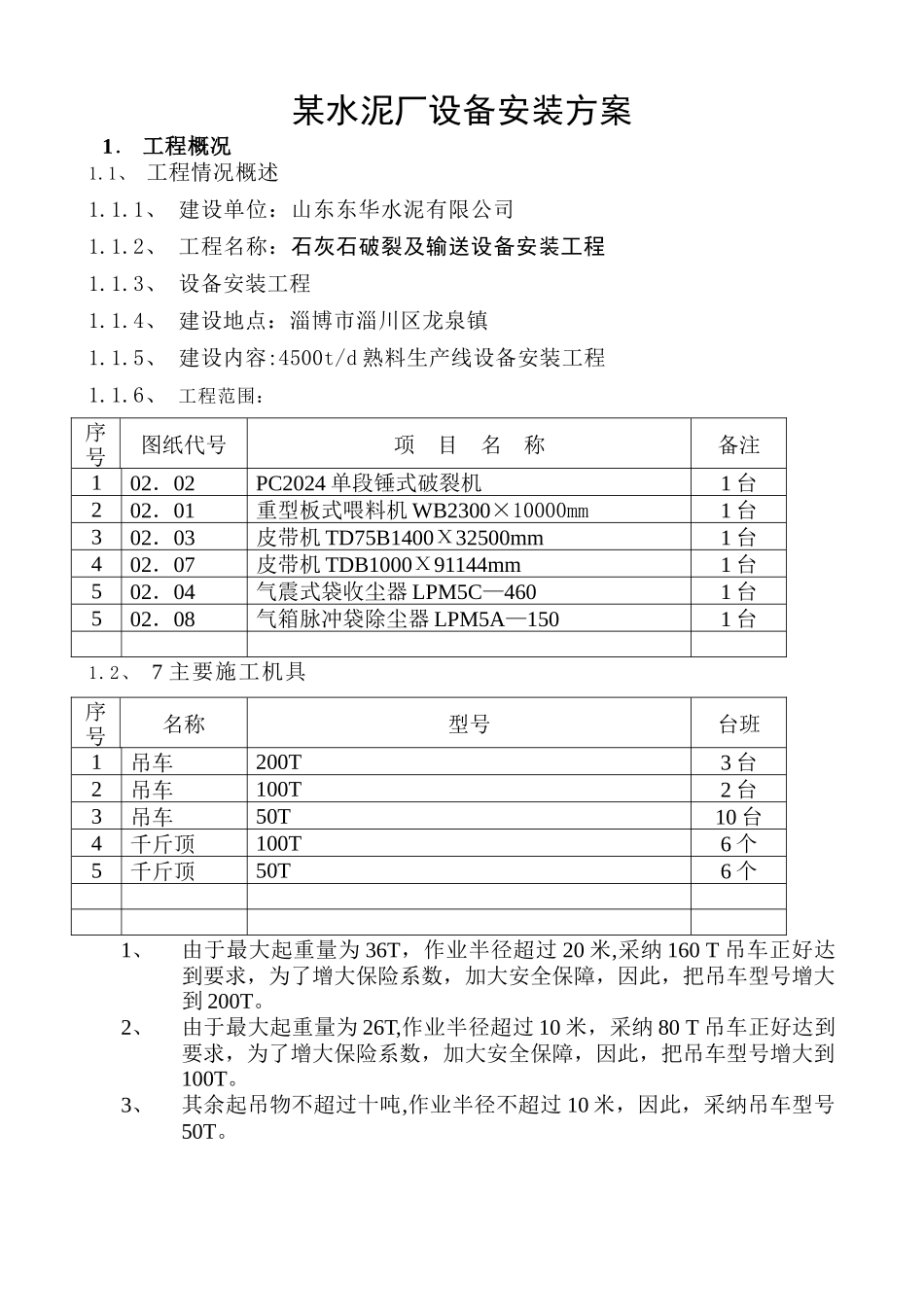

某水泥厂设备安装方案1 ． 工程概况1.1、 工程情况概述1.1.1、 建设单位：山东东华水泥有限公司1.1.2、 工程名称：石灰石破裂及输送设备安装工程1.1.3、 设备安装工程1.1.4、 建设地点：淄博市淄川区龙泉镇1.1.5、 建设内容:4500t/d 熟料生产线设备安装工程1.1.6、 工程范围：序号图纸代号项 目 名 称备注102．02PC2024 单段锤式破裂机1 台202．01重型板式喂料机 WB2300×10000mm1 台302．03皮带机 TD75B1400Χ32500mm1 台402．07皮带机 TDB1000Χ91144mm1 台502．04气震式袋收尘器 LPM5C—4601 台502．08气箱脉冲袋除尘器 LPM5A—1501 台1.2、 7 主要施工机具序号名称型号台班1吊车200T3 台2吊车100T2 台3吊车50T10 台4千斤顶100T6 个5千斤顶50T6 个1、由于最大起重量为 36T，作业半径超过 20 米,采纳 160 T 吊车正好达到要求，为了增大保险系数，加大安全保障，因此，把吊车型号增大到 200T。2、由于最大起重量为 26T,作业半径超过 10 米，采纳 80 T 吊车正好达到要求，为了增大保险系数，加大安全保障，因此，把吊车型号增大到100T。3、其余起吊物不超过十吨,作业半径不超过 10 米，因此，采纳吊车型号50T。1．2．8 施工现场主要人员1.3、 施工条件1.3.1、 现场施工条件此设备安装工程为二期工程,现场施工条件较好，厂区内施工施工用电、已接入现场，位置由业主指定.1.4、 施工组织设计编制依据1.4.1、 熟料生产线二期安装工程招标文件。1.4.2、 本公司安装工程施工经验。1.4.3、 工程施工及验收法律规范和依据.1.4.3.1、 技术标准GB50231—98、GB50270～278—98《机械设备安装工程施工及验收通用法律规范》等一套《煤矿安装工程质量检验评定统一标准》2、破裂机安装2．1主要技术性能 破裂机型号： PC2024 转子尺寸： φ2024×2200 转子回转速度: 300r/min 破裂物料： 石灰石及类似物料 最大进料粒度： 1200×1200×1500mm 出料粒度： ≤75mm 占 90％ 处理能力： 800t/h 电动机型号： YRKK56﹣6 电动机功率： 800KW 电动机电压: 10KV 机器总重量： 130000kg给料辊主要技术参数 电动机型号： Y280S﹣6现场任职姓名年龄文化程度专业工作内容项目经理王国容38大专机械全面工作书记高绍勇51中专机械全面工作技术员刘喜32大专机械技术工作施工队长苏锋44大专机械施工生产 电动机功率: 55KW电动机电压： 380V防护等级： IP=54液压站主要技术参数 电动机功率:...
