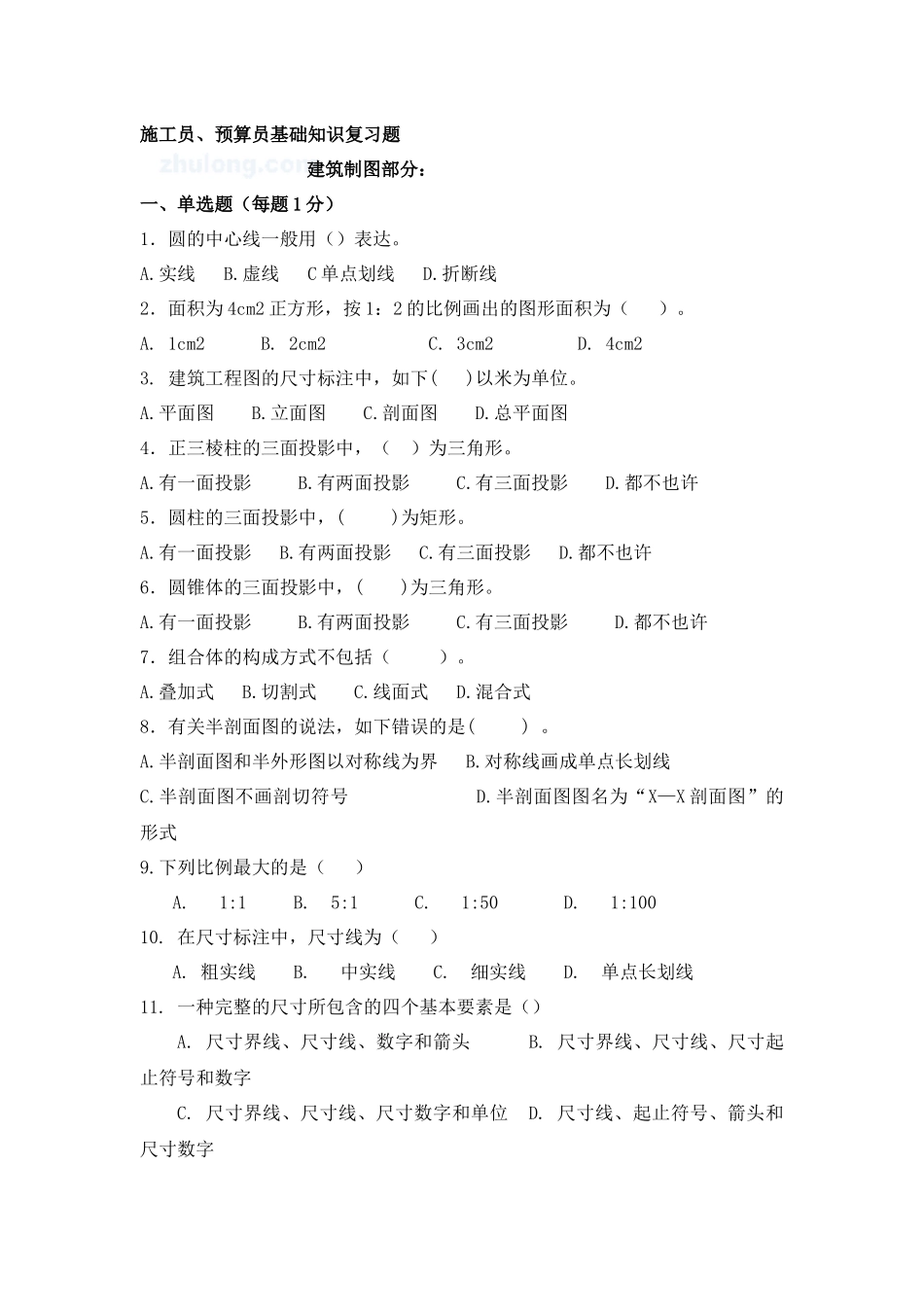

施工员、预算员基础知识复习题建筑制图部分：一、单选题（每题 1 分）1．圆的中心线一般用（）表达。A.实线 B.虚线 C 单点划线 D.折断线2．面积为 4cm2 正方形，按 1：2 的比例画出的图形面积为（ ）。A. 1cm2 B. 2cm2 C. 3cm2 D. 4cm23. 建筑工程图的尺寸标注中，如下( )以米为单位。A.平面图 B.立面图 C.剖面图 D.总平面图4．正三棱柱的三面投影中，（ ）为三角形。A.有一面投影 B.有两面投影 C.有三面投影 D.都不也许5．圆柱的三面投影中，( )为矩形。A.有一面投影 B.有两面投影 C.有三面投影 D.都不也许6．圆锥体的三面投影中，( )为三角形。A.有一面投影 B.有两面投影 C.有三面投影 D.都不也许7．组合体的构成方式不包括（ ）。A.叠加式 B.切割式 C.线面式 D.混合式8．有关半剖面图的说法，如下错误的是( ) 。A.半剖面图和半外形图以对称线为界 B.对称线画成单点长划线 C.半剖面图不画剖切符号 D.半剖面图图名为“X—X 剖面图”的形式 9.下列比例最大的是（ ）A. 1:1 B. 5:1 C. 1:50 D. 1:10010. 在尺寸标注中，尺寸线为（ ）A. 粗实线 B. 中实线 C. 细实线 D. 单点长划线11. 一种完整的尺寸所包含的四个基本要素是（）A. 尺寸界线、尺寸线、数字和箭头 B. 尺寸界线、尺寸线、尺寸起止符号和数字C. 尺寸界线、尺寸线、尺寸数字和单位 D. 尺寸线、起止符号、箭头和尺寸数字12. 图形上标注的尺寸数字表达（） A. 画图的尺寸 B. 随比例变化的尺寸 C. 物体的实际尺寸 D. 图线的长度尺寸13. 三视图是（） A. 斜投影 B. 中心投影 C. 单面正投影 D. 多面正投影14. 当直线与投影面垂直时，其在该投影面上的投影具有（） A. 积聚性 B. 真实性 C. 类似性 D. 收缩性 15. 物体左视图的投影方向是（） A. 由前向后 B. 由后向前 C. 由右向左 D. 由左向右16. 左视图反应了物体的什么方位（） A. 上下 B. 左右 C. 上下前后 D. 前后左右17. 物体主视图的投影方向是（） A. 由前向后 B. 由后向前 C. 由右向左 D. 由左向右18. 主视图反应了物体的什么方位（） A. 上下左右 B. 左右 C. 上下前后 D. 前后19. 物体俯视图的投影方向是（） A. 由前向后 B. 由下向上 C. 由右向左 D. 由上向下20 俯视图反应了物体的什么方位（） A. 上下左右 B. 左右前后 C. 上下前后 D. 前后21. 三视图中“宽相等”是指哪...
