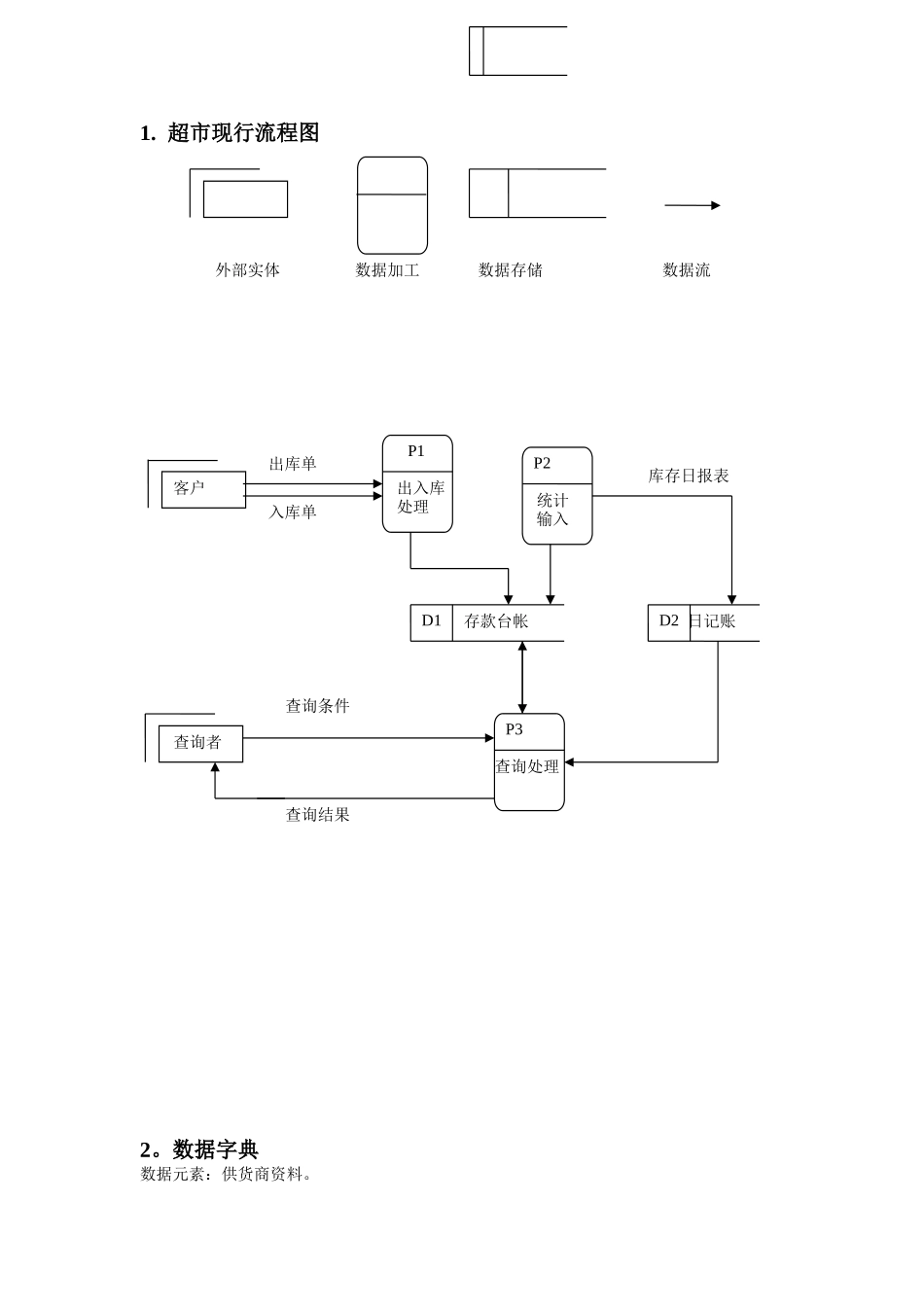

超市现行流程图2
数据字典数据元素：供货商资料

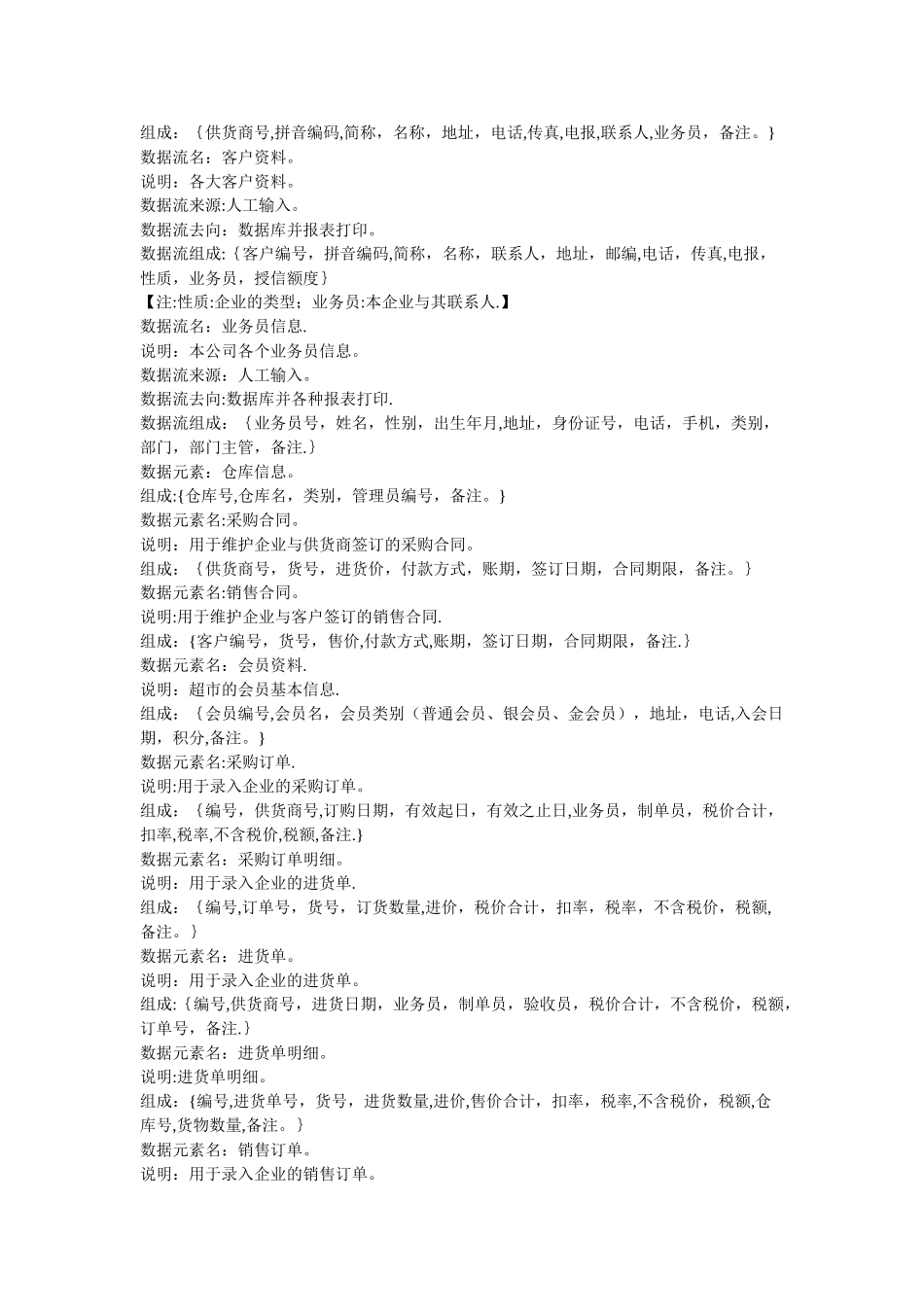

外部实体数据加工数据存储数据流客户出库单入库单出入库处理统计输入库存日报表日记账存款台帐查询者查询条件查询结果查询处理P1P2P3D1D2组成：｛供货商号,拼音编码,简称，名称，地址，电话,传真,电报,联系人,业务员，备注
}数据流名：客户资料
说明：各大客户资料
数据流来源:人工输入
数据流去向：数据库并报表打印
数据流组成:｛客户编号，拼音编码,简称，名称，联系人，地址，邮编,电话，传真,电报，性质，业务员，授信额度｝【注:性质:企业的类型；业务员:本企业与其联系人
】数据流名：业务员信息
说明：本公司各个业务员信息
数据流来源：人工输入
数据流去向:数据库并各种报表打印
数据流组成：｛业务员号，姓名，性别，出生年月,地址，身份证号，电话，手机，类别，部门，部门主管，备注
｝数据元素：仓库信息
组成:{仓库号,仓库名，类别，管理员编号，备注
}数据元素名:采购合同
说明：用于维护企业与供货商签订的采购合同
组成：｛供货商号，货号，进货价，付款方式，账期，签订日期，合同期限，备注
｝数据元素名:销售合同
说明:用于维护企业与客户签订的销售合同
组成：{客户编号，货号，售价,付款方式,账期，签订日期，合同期限，备注
｝数据元素名：会员资料
说明：超市的会员基本信息
组成：｛会员编号,会员名，会员类别（普通会员、银会员、金会员），地址，电话,入会日期，积分,备注
}数据元素名:采购订单
说明:用于录入企业的采购订单
组成：｛编号，供货商号,订购日期，有效起日，有效之止日,业务员，制单员，税价合计，扣率,税率,不含税价,税额,备注
}数据元素名：采购订单明细
说明：用于录入企业的进货单
组成：｛编号,订单号，货号，订货数量,进价，税价合计，扣率，税率，不含税价，税额,备注
｝数据元素名：进货单
说明：用于录入企业的进货单
