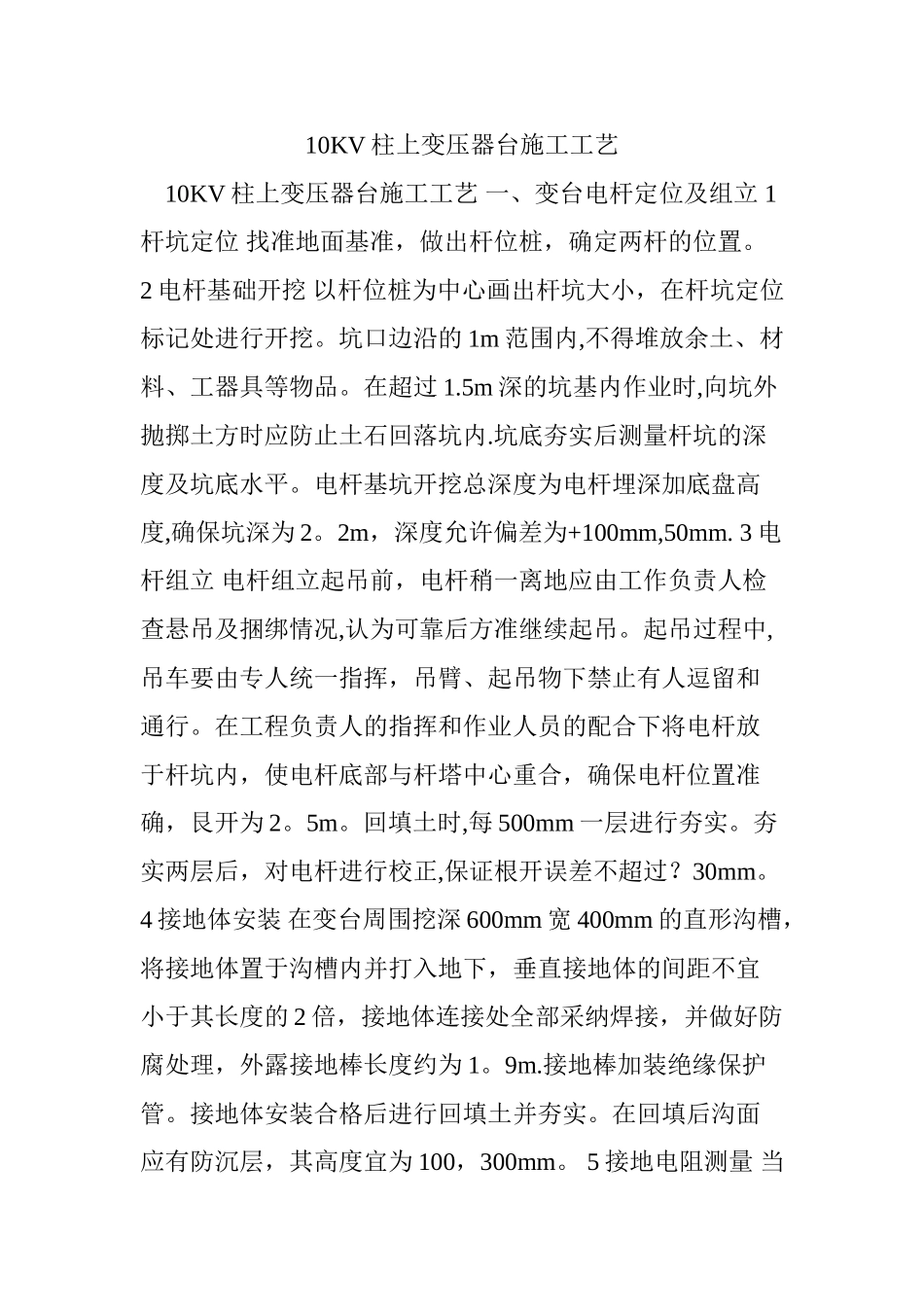

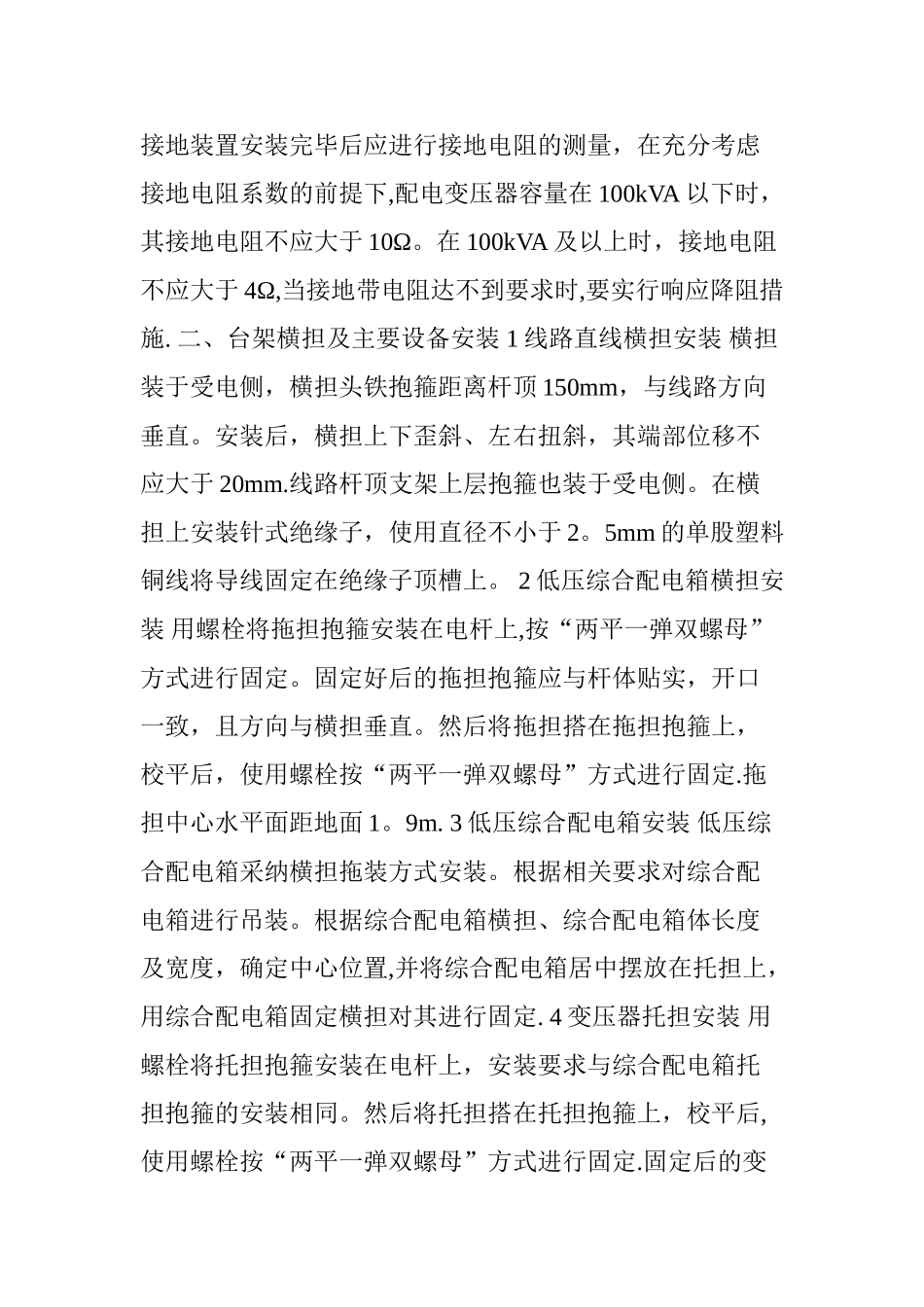

10KV 柱上变压器台施工工艺 10KV 柱上变压器台施工工艺 一、变台电杆定位及组立 1杆坑定位 找准地面基准，做出杆位桩，确定两杆的位置。 2 电杆基础开挖 以杆位桩为中心画出杆坑大小，在杆坑定位标记处进行开挖。坑口边沿的 1m 范围内,不得堆放余土、材料、工器具等物品。在超过 1.5m 深的坑基内作业时,向坑外抛掷土方时应防止土石回落坑内.坑底夯实后测量杆坑的深度及坑底水平。电杆基坑开挖总深度为电杆埋深加底盘高度,确保坑深为 2。2m，深度允许偏差为+100mm,50mm. 3 电杆组立 电杆组立起吊前，电杆稍一离地应由工作负责人检查悬吊及捆绑情况,认为可靠后方准继续起吊。起吊过程中,吊车要由专人统一指挥，吊臂、起吊物下禁止有人逗留和通行。在工程负责人的指挥和作业人员的配合下将电杆放于杆坑内，使电杆底部与杆塔中心重合，确保电杆位置准确，艮开为 2。5m。回填土时,每 500mm 一层进行夯实。夯实两层后，对电杆进行校正,保证根开误差不超过？30mm。 4 接地体安装 在变台周围挖深 600mm 宽 400mm 的直形沟槽，将接地体置于沟槽内并打入地下，垂直接地体的间距不宜小于其长度的 2 倍，接地体连接处全部采纳焊接，并做好防腐处理，外露接地棒长度约为 1。9m.接地棒加装绝缘保护管。接地体安装合格后进行回填土并夯实。在回填后沟面应有防沉层，其高度宜为 100，300mm。 5 接地电阻测量 当接地装置安装完毕后应进行接地电阻的测量，在充分考虑接地电阻系数的前提下,配电变压器容量在 100kVA 以下时，其接地电阻不应大于 10Ω。在 100kVA 及以上时，接地电阻不应大于 4Ω,当接地带电阻达不到要求时,要实行响应降阻措施. 二、台架横担及主要设备安装 1 线路直线横担安装 横担装于受电侧，横担头铁抱箍距离杆顶 150mm，与线路方向垂直。安装后，横担上下歪斜、左右扭斜，其端部位移不应大于 20mm.线路杆顶支架上层抱箍也装于受电侧。在横担上安装针式绝缘子，使用直径不小于 2。5mm 的单股塑料铜线将导线固定在绝缘子顶槽上。 2 低压综合配电箱横担安装 用螺栓将拖担抱箍安装在电杆上,按“两平一弹双螺母”方式进行固定。固定好后的拖担抱箍应与杆体贴实，开口一致，且方向与横担垂直。然后将拖担搭在拖担抱箍上，校平后，使用螺栓按“两平一弹双螺母”方式进行固定.拖担中心水平面距地面 1。9m. 3 低压综合配电箱安装 低压综合配电箱采纳横担拖装方式安装。根据相关要求对综合配电箱进行...
