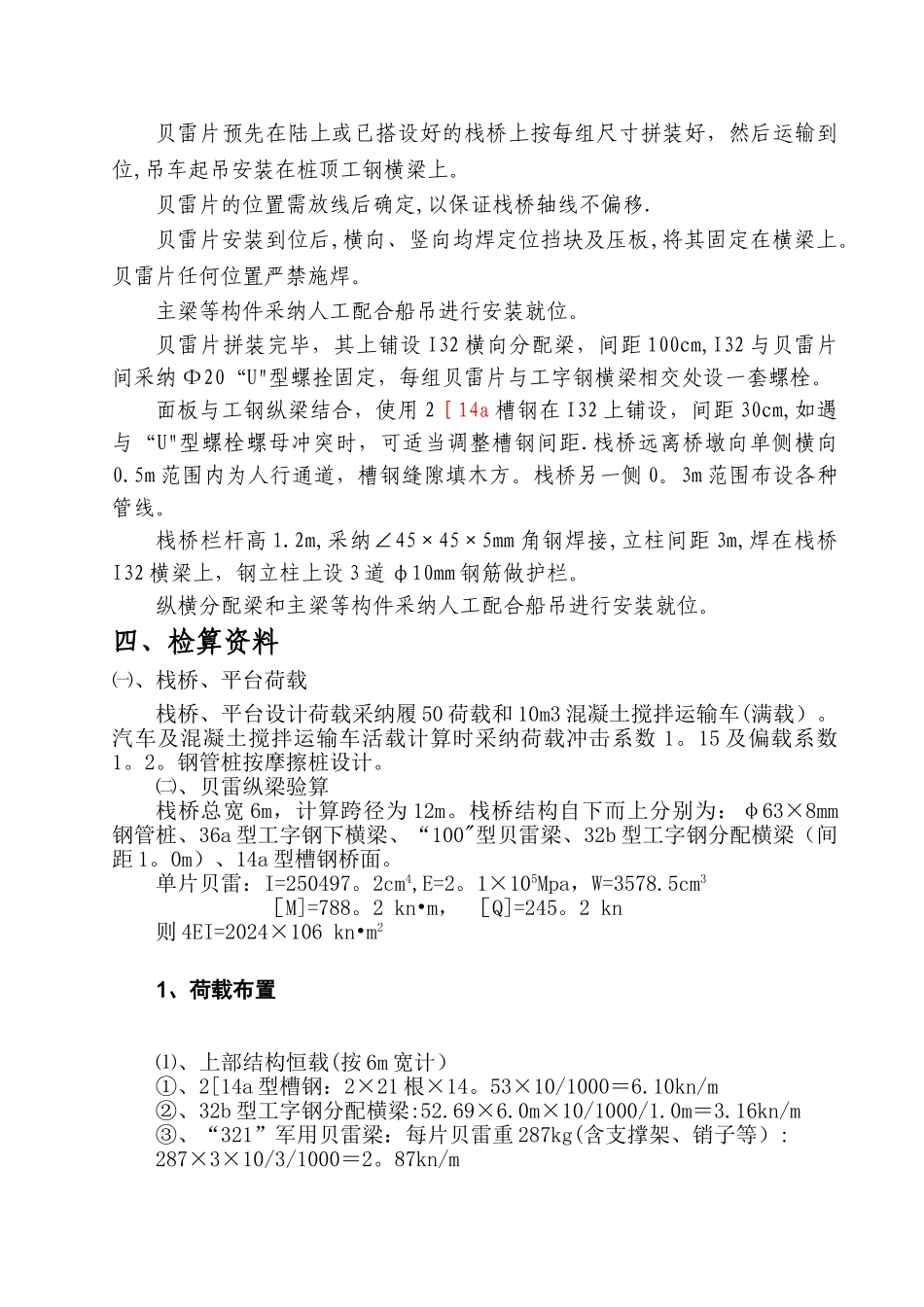

栈桥施工方案一、工程概况27、28、29 号主墩常年位于水中,根据柳江的水文、地质特点，水中部分桥墩施工拟采纳施工通道钢栈桥配合钻孔桩基平台,变水中为陆地施工方案,北岸施工栈桥为 27＃～29＃墩下部结构及 27＃～29＃跨上部结构施工人员、材料及设备施工车辆、砼罐车运输通道并与施工作业平台相连，从而形成纵向临时通道。栈桥与主桥轴线平行，栈桥桥面标高为 82。50 米。为方便水上钻孔桩施工，栈桥桥面于钻孔桩平台齐平, 栈桥与钻孔平台连成一个整体，栈桥及施工平台台面高出洪期水位 0.7m。施工栈桥位于特大桥上游,栈桥中线距离特大桥桥位中线 17.5m，栈桥宽 6.0 米,跨度为 12m，总长度为 250m。起始位置与下河便道及码头相连并尽量靠近桥墩承台，以方便施工运输.栈桥总体布置见图 4—5、图 4—6。二、栈桥设计1、荷载设计栈桥最大车辆荷载考虑砼灌车，自重 15T,砼重 25T,共重 40T，人行及其它荷载共重 10T;动荷载系数取 1。2，故栈桥检算荷载采纳 60T。2、栈桥结构设计栈桥自下而上依次:（1)栈桥方向开始每 24m 桩基选用二排三根 Φ630mm 钢管桩作一个刚性支承墩，中间跨中位置选用单排三根 Φ630mm 钢管桩作一个临时支承墩,刚性支承墩沿桥方向纵向间距为 3 米，横向间距为 2*2.5m。钢管桩用打桩锤打入河床底覆盖层以下强风化岩层内 30cm。钢管桩之间利用［20 槽钢栓接作剪刀撑，桩内填充满砂砾。施工过程中,安排专人对河床冲刷深度进行定期测量,及时掌握冲刷深度。（2)钢管桩顶开槽铺纵向分配梁用 2I36b 工字钢，再横向用 2I36b 工字钢作分配梁.(3）栈桥跨度采纳 12m，上部采纳三榀单层双排贝雷纵梁（非加强单层双排），贝雷梁与钢管桩顶横向 2I36b 工字钢分配梁固结。(4)贝雷梁架面用 I32b 工字钢作横分配梁,间距 1。0m，纵向布置 2［14 槽钢，间距 30cm，再铺 8mm 花纹钢板，两边围栏用∠63＊63*5 角钢与槽钢焊接做立柱,高 1。2 米,用∠50＊50＊4 角钢做扶手，中间纵穿 Ф16 圆钢加密.在栈桥和施工平台附近打设防撞桩，并悬挂警示标志和红色警示灯。三、栈桥施工① 钢管桩施工钢管桩施工从北岸开始施工，栈桥使用浮吊吊振动锤下沉钢管桩，钢管桩沉放使用 90KW 振动锤。利用全站仪定位及校核。水中栈桥钢管桩使用专用打桩船打设。打桩船抛锚定位后，利用浮船运输,浮吊起吊钢管并进行定位,依靠锤重和钢管桩重力插入覆盖层中,然后开动柴油锤打设钢管桩到位。钢管桩逐排打设，一排钢管...
