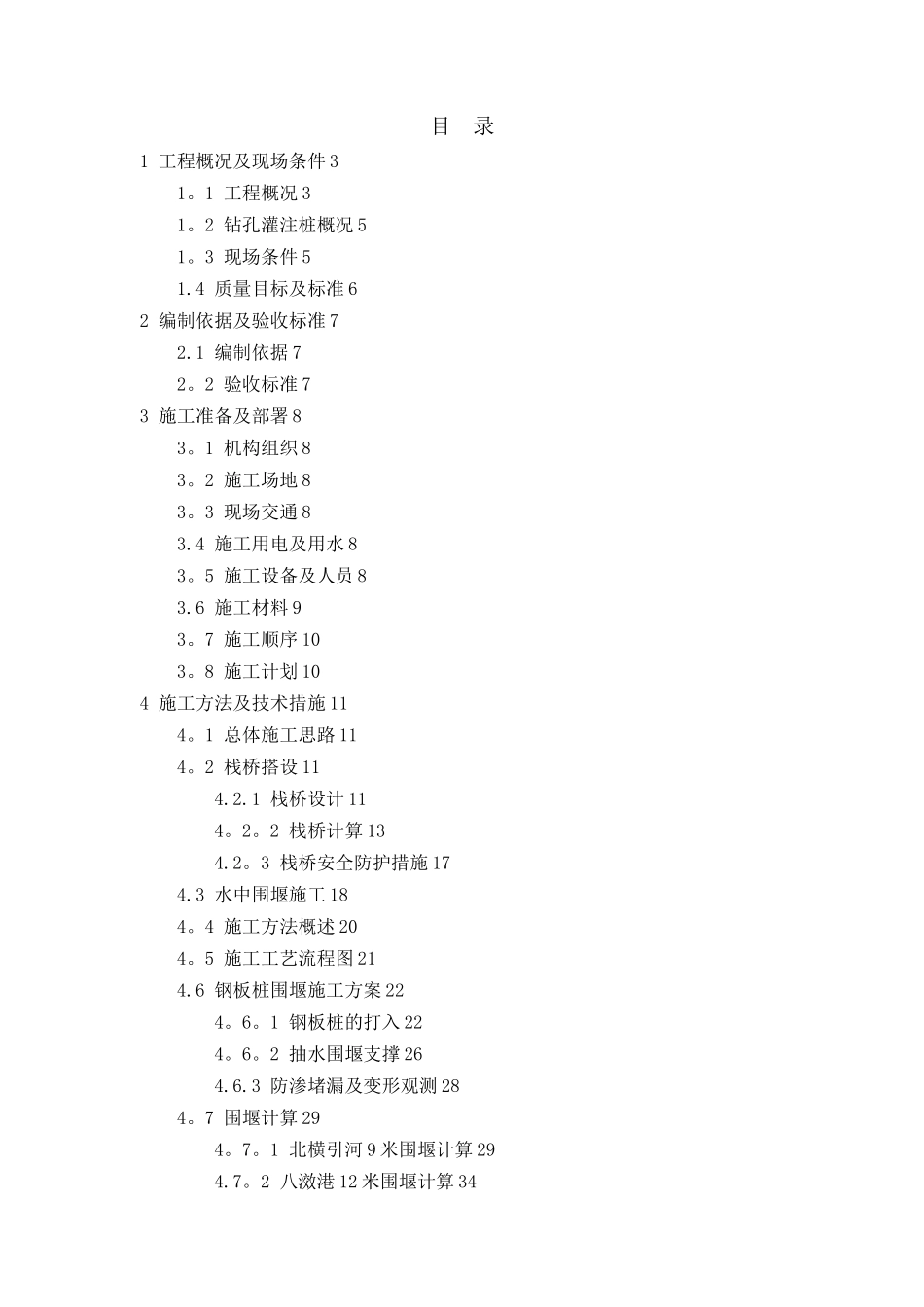

目 录1 工程概况及现场条件 31。1 工程概况 31。2 钻孔灌注桩概况 51。3 现场条件 51.4 质量目标及标准 62 编制依据及验收标准 72.1 编制依据 72。2 验收标准 73 施工准备及部署 83。1 机构组织 83。2 施工场地 83。3 现场交通 83.4 施工用电及用水 83。5 施工设备及人员 83.6 施工材料 93。7 施工顺序 103。8 施工计划 104 施工方法及技术措施 114。1 总体施工思路 114。2 栈桥搭设 114.2.1 栈桥设计 114。2。2 栈桥计算 134.2。3 栈桥安全防护措施 174.3 水中围堰施工 184。4 施工方法概述 204。5 施工工艺流程图 214.6 钢板桩围堰施工方案 224。6。1 钢板桩的打入 224。6。2 抽水围堰支撑 264.6.3 防渗堵漏及变形观测 284。7 围堰计算 294。7。1 北横引河 9 米围堰计算 294.7。2 八滧港 12 米围堰计算 344。8 钻孔灌注桩施工方案 384.8。1 测量放样 384.8。2 护筒埋设 384.8。3 钻机就位 394。8。4 泥浆循环 394.8.5 终孔及清孔 424。8。6 钢筋笼的制作 424。8.7 钢筋笼安装 434。8.8 安装导管 444。8.9 水下砼浇筑 444。8。10 桩底注浆 464.8。11 成桩检测 485 施工故障应急处理 495.1 坍塌 495.2 缩颈 505。3 钢筋笼上浮 505.4 桩底沉渣量过多 515。5 导管进水 525。6 堵管 525。7 断桩 526 安全、文明施工保证措施 541 工程概况及现场条件1.1 工程概况北横引河桥起点桩号 K7+325.114，终点桩号为 K8+057.515，全长732。821 米，桥型为先简支后连续小箱梁+预应力混凝土连续箱梁，分南北幅,北幅跨径组合4×25+（2×25+24。58)+（36。991+60+36。991)+（25。197+3×30）+(2×30+23.642）+4×25+5×25，南幅跨径组合4×25+（3×25+18。895)+（36.991+60+36。991）+（29.524+2×30）+3×30+4×25+5×25；北横引河桥主桥为三跨一联变截面预应力连续相梁桥结构，由于本桥跨越六级航道，为尽可能降低施工期间对北横引河通航的影响，采纳挂篮悬臂浇筑法进行连续箱梁的施工。小箱梁均采纳架桥机架预制 梁 法 。 本 桥 与 北 横 引 河 顺 交 48°38′51″, 与 八 滧 港 逆 交19°27′08″，其中水中墩号为BHPL09、BHPL10、BHPR08、BHPR09、BHPL12、BHPL13、BHPR12、BHPR13，共八座.水中墩台平面图如下：北横引河桥跨北横引河和八滧港平面布置1.2 钻孔灌注桩概况本施工方案是北横引河桥水中钻孔灌注桩专项...
