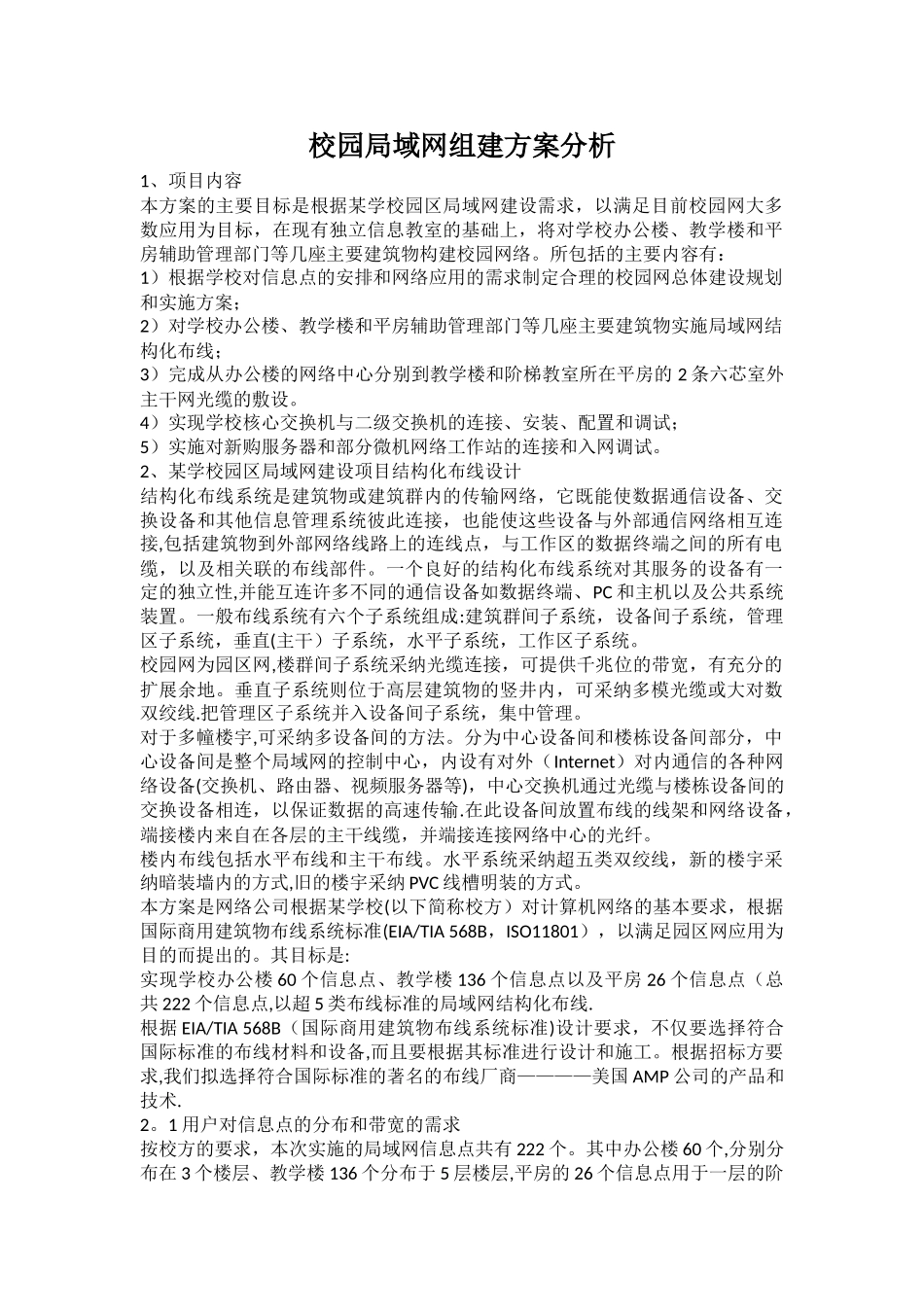

校园局域网组建方案分析1、项目内容本方案的主要目标是根据某学校园区局域网建设需求，以满足目前校园网大多数应用为目标，在现有独立信息教室的基础上，将对学校办公楼、教学楼和平房辅助管理部门等几座主要建筑物构建校园网络。所包括的主要内容有：1）根据学校对信息点的安排和网络应用的需求制定合理的校园网总体建设规划和实施方案；2）对学校办公楼、教学楼和平房辅助管理部门等几座主要建筑物实施局域网结构化布线；3）完成从办公楼的网络中心分别到教学楼和阶梯教室所在平房的 2 条六芯室外主干网光缆的敷设。4）实现学校核心交换机与二级交换机的连接、安装、配置和调试；5）实施对新购服务器和部分微机网络工作站的连接和入网调试。2、某学校园区局域网建设项目结构化布线设计结构化布线系统是建筑物或建筑群内的传输网络，它既能使数据通信设备、交换设备和其他信息管理系统彼此连接，也能使这些设备与外部通信网络相互连接,包括建筑物到外部网络线路上的连线点，与工作区的数据终端之间的所有电缆，以及相关联的布线部件。一个良好的结构化布线系统对其服务的设备有一定的独立性,并能互连许多不同的通信设备如数据终端、PC 和主机以及公共系统装置。一般布线系统有六个子系统组成:建筑群间子系统，设备间子系统，管理区子系统，垂直(主干）子系统，水平子系统，工作区子系统。校园网为园区网,楼群间子系统采纳光缆连接，可提供千兆位的带宽，有充分的扩展余地。垂直子系统则位于高层建筑物的竖井内，可采纳多模光缆或大对数双绞线.把管理区子系统并入设备间子系统，集中管理。对于多幢楼宇,可采纳多设备间的方法。分为中心设备间和楼栋设备间部分，中心设备间是整个局域网的控制中心，内设有对外（Internet）对内通信的各种网络设备(交换机、路由器、视频服务器等)，中心交换机通过光缆与楼栋设备间的交换设备相连，以保证数据的高速传输.在此设备间放置布线的线架和网络设备，端接楼内来自在各层的主干线缆，并端接连接网络中心的光纤。楼内布线包括水平布线和主干布线。水平系统采纳超五类双绞线，新的楼宇采纳暗装墙内的方式,旧的楼宇采纳 PVC 线槽明装的方式。本方案是网络公司根据某学校(以下简称校方）对计算机网络的基本要求，根据国际商用建筑物布线系统标准(EIA/TIA 568B，ISO11801），以满足园区网应用为目的而提出的。其目标是:实现学校办公楼 60 个信息点、教学楼 136 个信息点以及平房 26 个信息点（总共 22...
