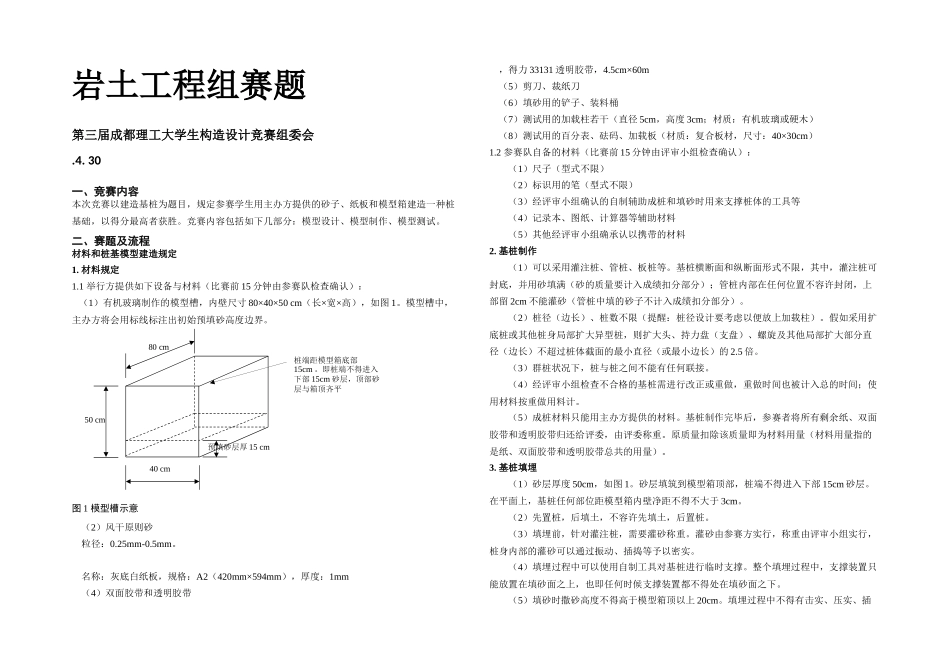

40 cm桩端距模型箱底部15cm 。即桩端不得进入下部 15cm 砂层，顶部砂层与箱顶齐平预填砂层厚 15 cm50 cm80 cm岩土工程组赛题第三届成都理工大学生构造设计竞赛组委会 .4. 30一、竞赛内容本次竞赛以建造基桩为题目，规定参赛学生用主办方提供的砂子、纸板和模型箱建造一种桩基础，以得分最高者获胜。竞赛内容包括如下几部分：模型设计、模型制作、模型测试。二、赛题及流程材料和桩基模型建造规定1. 材料规定1.1 举行方提供如下设备与材料（比赛前 15 分钟由参赛队检查确认）： （1）有机玻璃制作的模型槽，内壁尺寸 80×40×50 cm（长×宽×高），如图 1。模型槽中，主办方将会用标线标注出初始预填砂高度边界。图 1 模型槽示意（2）风干原则砂粒径：0.25mm-0.5mm。名称：灰底白纸板，规格：A2（420mm×594mm），厚度：1mm（4）双面胶带和透明胶带，得力 33131 透明胶带，4.5cm×60m（5）剪刀、裁纸刀（6）填砂用的铲子、装料桶（7）测试用的加载柱若干（直径 5cm，高度 3cm；材质：有机玻璃或硬木）（8）测试用的百分表、砝码、加载板（材质：复合板材，尺寸：40×30cm）1.2 参赛队自备的材料（比赛前 15 分钟由评审小组检查确认）：（1）尺子（型式不限）（2）标识用的笔（型式不限）（3）经评审小组确认的自制辅助成桩和填砂时用来支撑桩体的工具等（4）记录本、图纸、计算器等辅助材料（5）其他经评审小组确承认以携带的材料2. 基桩制作（1）可以采用灌注桩、管桩、板桩等。基桩横断面和纵断面形式不限，其中，灌注桩可封底，并用砂填满（砂的质量要计入成绩扣分部分）；管桩内部在任何位置不容许封闭，上部留 2cm 不能灌砂（管桩中填的砂子不计入成绩扣分部分）。（2）桩径（边长）、桩数不限（提醒：桩径设计要考虑以便放上加载柱）。假如采用扩底桩或其他桩身局部扩大异型桩，则扩大头、持力盘（支盘）、螺旋及其他局部扩大部分直径（边长）不超过桩体截面的最小直径（或最小边长）的 2.5 倍。（3）群桩状况下，桩与桩之间不能有任何联接。（4）经评审小组检查不合格的基桩需进行改正或重做，重做时间也被计入总的时间；使用材料按重做用料计。（5）成桩材料只能用主办方提供的材料。基桩制作完毕后，参赛者将所有剩余纸、双面胶带和透明胶带归还给评委，由评委称重。原质量扣除该质量即为材料用量（材料用量指的是纸、双面胶带和透明胶带总共的用量）。3. 基桩填埋（1）砂层厚度 50cm，如图 1。砂层填...
