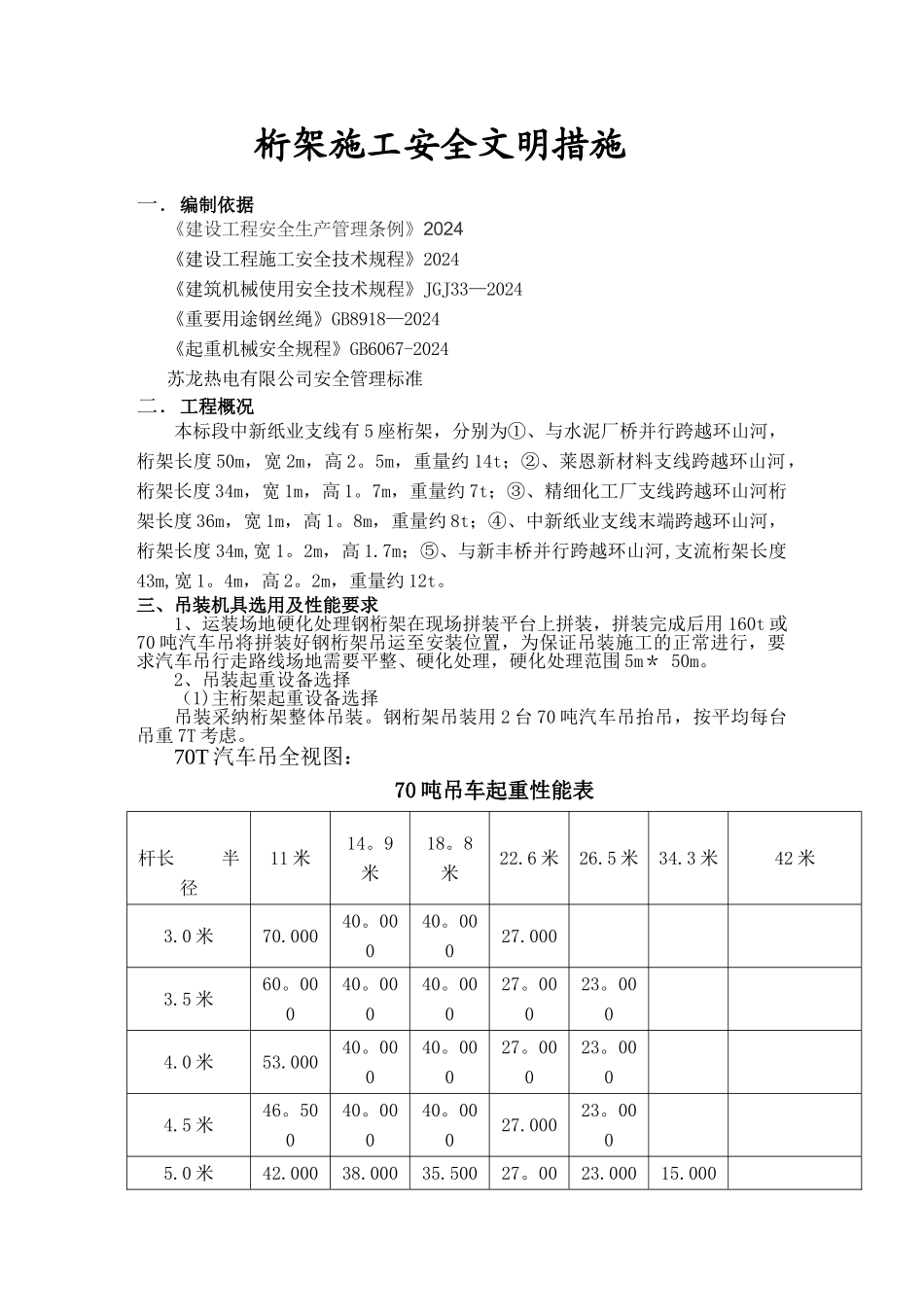

江阴热电企业热网整合（青月支线）工程三标段桁架施工安全文明措施 编 制： 审 核： 批 准：江苏华能建设工程集团有限公司2016 年 12 月 16 日目 录一、编制依据……………………………………………………………1二、工程概况……………………………………………………………1三、吊装机具选用及性能要求…………………………………………1四、安全施工措施………………………………………………………4五、环境保护施工措施…………………………………………………12六、交通疏导管理措施…………………………………………………13七、应急预案……………………………………………………………13桁架施工安全文明措施一．编制依据《建设工程安全生产管理条例》2024《建设工程施工安全技术规程》2024《建筑机械使用安全技术规程》JGJ33—2024《重要用途钢丝绳》GB8918—2024《起重机械安全规程》GB6067-2024苏龙热电有限公司安全管理标准二．工程概况本标段中新纸业支线有 5 座桁架，分别为①、与水泥厂桥并行跨越环山河，桁架长度 50m，宽 2m，高 2。5m，重量约 14t；②、莱恩新材料支线跨越环山河，桁架长度 34m，宽 1m，高 1。7m，重量约 7t；③、精细化工厂支线跨越环山河桁架长度 36m，宽 1m，高 1。8m，重量约 8t；④、中新纸业支线末端跨越环山河，桁架长度 34m,宽 1。2m，高 1.7m；⑤、与新丰桥并行跨越环山河,支流桁架长度43m,宽 1。4m，高 2。2m，重量约 12t。三、吊装机具选用及性能要求1、运装场地硬化处理钢桁架在现场拼装平台上拼装，拼装完成后用 160t 或70 吨汽车吊将拼装好钢桁架吊运至安装位置，为保证吊装施工的正常进行，要求汽车吊行走路线场地需要平整、硬化处理，硬化处理范围 5m＊ 50m。2、吊装起重设备选择（1)主桁架起重设备选择吊装采纳桁架整体吊装。钢桁架吊装用 2 台 70 吨汽车吊抬吊，按平均每台吊重 7T 考虑。70T 汽车吊全视图：70 吨吊车起重性能表 杆长 半径11 米14。9米18。8米22.6 米26.5 米34.3 米42 米3.0 米70.000 40。000 40。000 27.000 3.5 米60。000 40。000 40。000 27。000 23。000 4.0 米53.000 40。000 40。000 27。000 23。000 4.5 米46。500 40。000 40。000 27.000 23。000 5.0 米42.000 38.000 35.500 27。0023.000 15.000 0 5.5 米37.500 34。700 32。300 25.000 23.000 15。000 6。0 米34.000 ...
