桥架、线槽安装施工技术交底

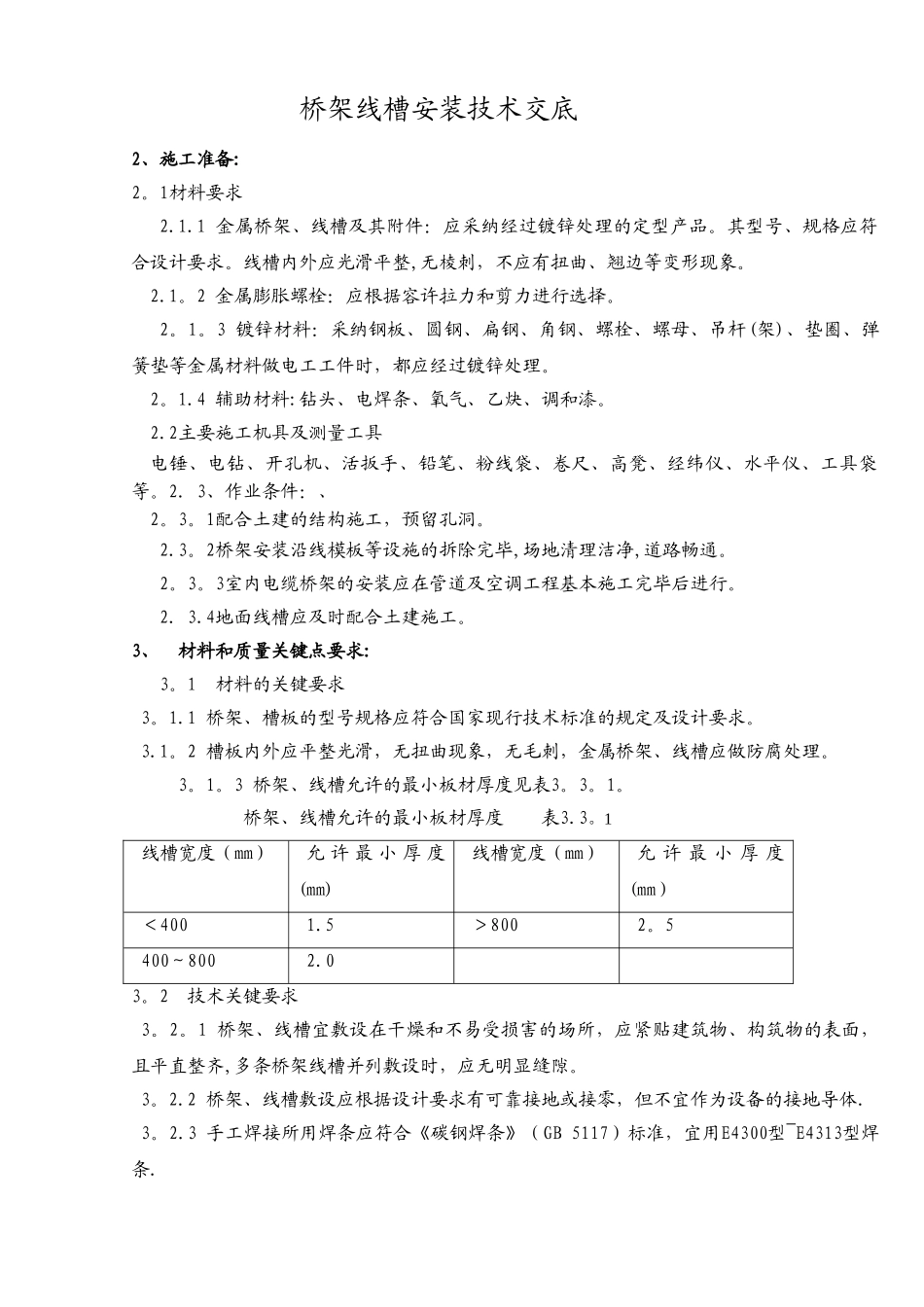

桥架线槽安装技术交底2、施工准备:2。1材料要求2.1.1 金属桥架、线槽及其附件：应采纳经过镀锌处理的定型产品。其型号、规格应符合设计要求。线槽内外应光滑平整,无棱刺，不应有扭曲、翘边等变形现象。 2.1。2 金属膨胀螺栓：应根据容许拉力和剪力进行选择。2。1。3 镀锌材料：采纳钢板、圆钢、扁钢、角钢、螺栓、螺母、吊杆(架)、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。2。1.4 辅助材料:钻头、电焊条、氧气、乙炔、调和漆。2.2主要施工机具及测量工具电锤、电钻、开孔机、活扳手、铅笔、粉线袋、卷尺、高凳、经纬仪、水平仪、工具袋等。2．3、作业条件：、2。3。1配合土建的结构施工，预留孔洞。2.3。2桥架安装沿线模板等设施的拆除完毕,场地清理洁净,道路畅通。2。3。3室内电缆桥架的安装应在管道及空调工程基本施工完毕后进行。2．3.4地面线槽应及时配合土建施工。3、 材料和质量关键点要求:3。1 材料的关键要求3。1.1 桥架、槽板的型号规格应符合国家现行技术标准的规定及设计要求。3.1。2 槽板内外应平整光滑，无扭曲现象，无毛刺，金属桥架、线槽应做防腐处理。3。1。3 桥架、线槽允许的最小板材厚度见表3。3。1。桥架、线槽允许的最小板材厚度 表3.3。1线槽宽度（mm）允 许 最 小 厚 度(mm)线槽宽度（mm）允 许 最 小 厚 度(mm）＜4001.5＞8002。5400～8002.03。2 技术关键要求3。2。1 桥架、线槽宜敷设在干燥和不易受损害的场所，应紧贴建筑物、构筑物的表面，且平直整齐,多条桥架线槽并列敷设时，应无明显缝隙。3。2.2 桥架、线槽敷设应根据设计要求有可靠接地或接零，但不宜作为设备的接地导体.3。2.3 手工焊接所用焊条应符合《碳钢焊条》（GB 5117）标准，宜用E4300型~E4313型焊条.3。2。4 连接板、连接螺栓等受力附件应与线槽、桥架等本体结构强度相适应。3.2。5 生产厂家应给出各种型式规格的线槽、桥架在不同荷载时的最大挠度值，与其长度比不应大于1%。3。2。6 桥架、线槽敷设时，底板接口与盖板接口应错开，其错开距离不应小于20mm。3。3 质量关键要求3.3。1 桥架、线槽敷设应平直整齐,水平或垂直允许偏差为其长度的2‰,且全长允许偏差为20mm,并列安装时，盖板应便于开启。3。3。2 桥架、线槽的连接应连续无间断,在转角、分支处和端部均应有固定点，并应紧贴墙面固定，接口应平直、严密,盖板应齐全、平整、无翘角。3.3。3 桥架、线槽的盖板在直线段上和90°转角处，应成45°斜...
