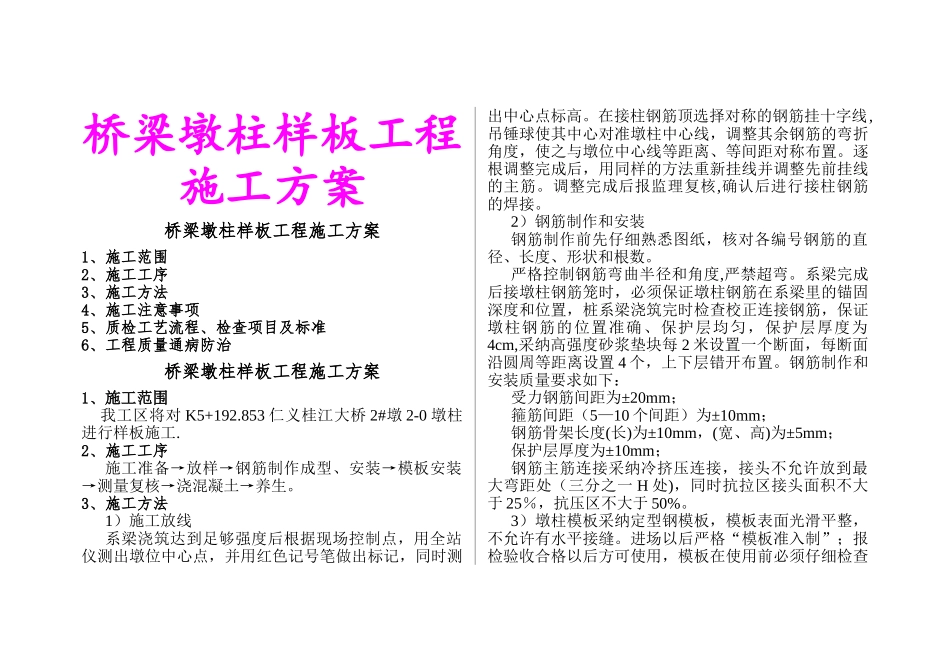

桥梁墩柱样板工程施工方案桥梁墩柱样板工程施工方案1、施工范围2、施工工序3、施工方法4、施工注意事项5、质检工艺流程、检查项目及标准6、工程质量通病防治桥梁墩柱样板工程施工方案1、施工范围 我工区将对 K5+192.853 仁义桂江大桥 2#墩 2-0 墩柱进行样板施工.2、施工工序施工准备→放样→钢筋制作成型、安装→模板安装→测量复核→浇混凝土→养生。3、施工方法1）施工放线系梁浇筑达到足够强度后根据现场控制点，用全站仪测出墩位中心点，并用红色记号笔做出标记，同时测出中心点标高。在接柱钢筋顶选择对称的钢筋挂十字线,吊锤球使其中心对准墩柱中心线，调整其余钢筋的弯折角度，使之与墩位中心线等距离、等间距对称布置。逐根调整完成后，用同样的方法重新挂线并调整先前挂线的主筋。调整完成后报监理复核,确认后进行接柱钢筋的焊接。2）钢筋制作和安装钢筋制作前先仔细熟悉图纸，核对各编号钢筋的直径、长度、形状和根数。严格控制钢筋弯曲半径和角度,严禁超弯。系梁完成后接墩柱钢筋笼时，必须保证墩柱钢筋在系梁里的锚固深度和位置，桩系梁浇筑完时检查校正连接钢筋，保证墩柱钢筋的位置准确、保护层均匀，保护层厚度为4cm,采纳高强度砂浆垫块每 2 米设置一个断面，每断面沿圆周等距离设置 4 个，上下层错开布置。钢筋制作和安装质量要求如下：受力钢筋间距为±20mm；箍筋间距（5—10 个间距）为±10mm；钢筋骨架长度(长)为±10mm，(宽、高)为±5mm；保护层厚度为±10mm；钢筋主筋连接采纳冷挤压连接，接头不允许放到最大弯距处（三分之一 H 处)，同时抗拉区接头面积不大于 25％，抗压区不大于 50%。3）墩柱模板采纳定型钢模板，模板表面光滑平整，不允许有水平接缝。进场以后严格“模板准入制”；报检验收合格以后方可使用，模板在使用前必须仔细检查模板的尺寸、直径、平整度和接缝，新模板要检查每块模板的平整度,翘曲、变形的必须进行校正，坑槽必须用磨光机进行打磨，使用前预拼装，拼装后检查各方向尺寸是否满足设计要求和法律规范规定。墩柱模板采纳直径 180cm、厚度为 6cm、高度为2m、3m 组合拼装的钢模板，模板安装前应在平整的场地上先进行试拼接,试拼时注意检查接缝处的平整度与密封程度，当试拼后的模板各项指标均满足法律规范要求时，安装时严格编号进行拼接；清理模板卫生并涂脱模剂以备安装。模板的接缝处采纳 2mm 的双面胶密封,严禁使用海绵条作密封设施。在钢模板上十字方向拉出四根缆风绳和地锚连...
