桥梁工程--后张法空心板预应力张拉计算

桥梁工程--后张法空心板预应力张拉计算_第1页
1/4
桥梁工程--后张法空心板预应力张拉计算_第2页
2/4
桥梁工程--后张法空心板预应力张拉计算_第3页
3/4

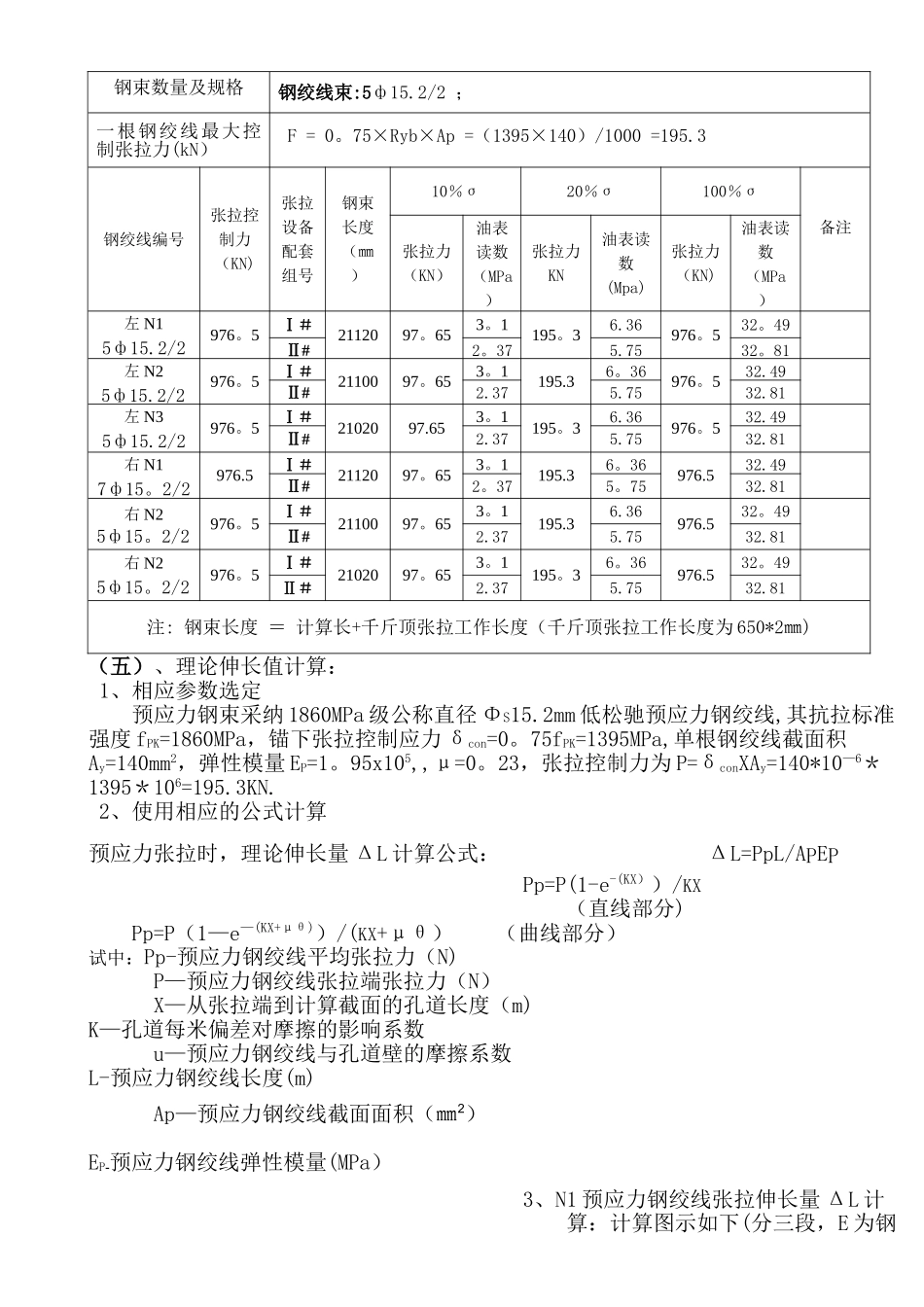

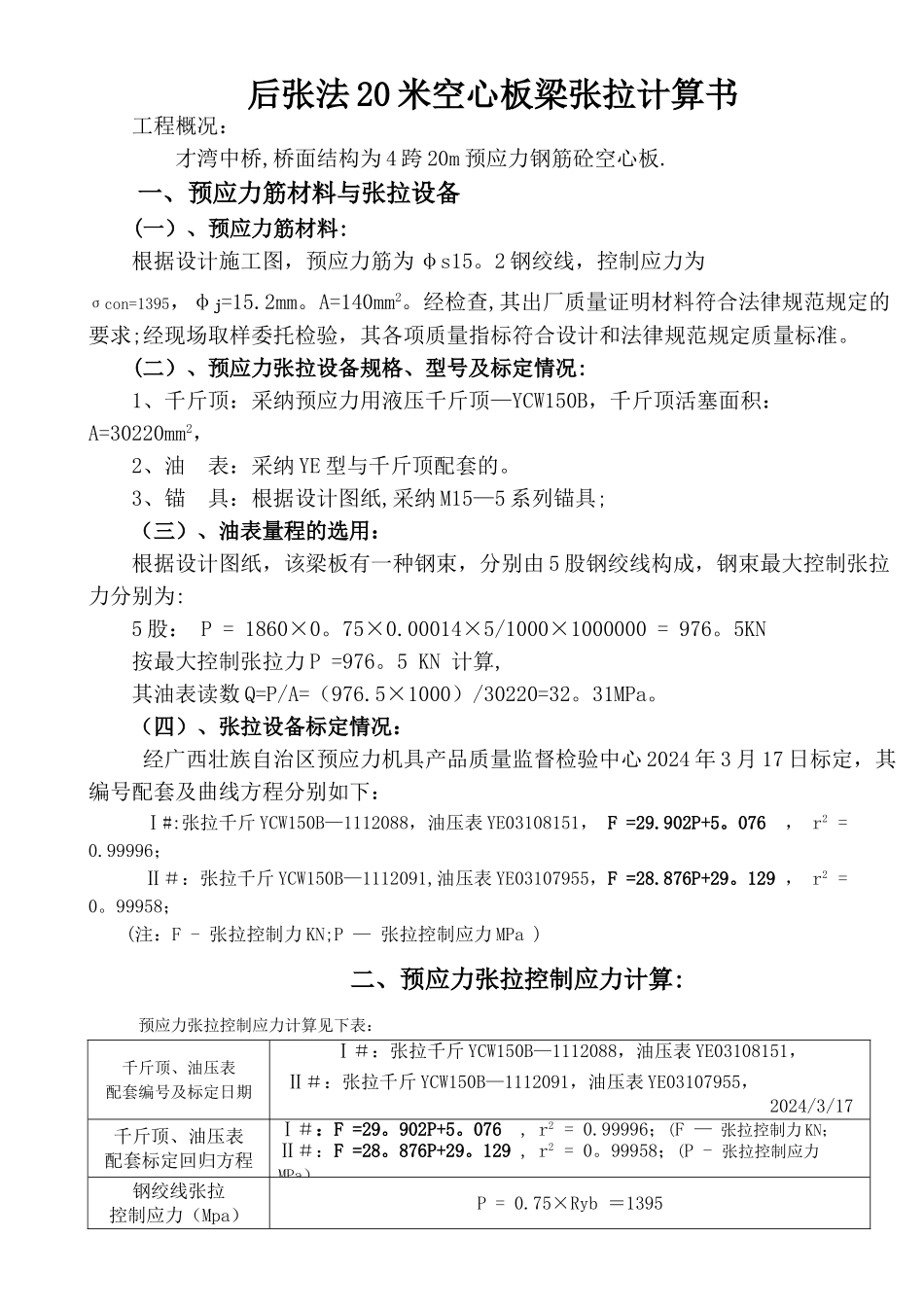

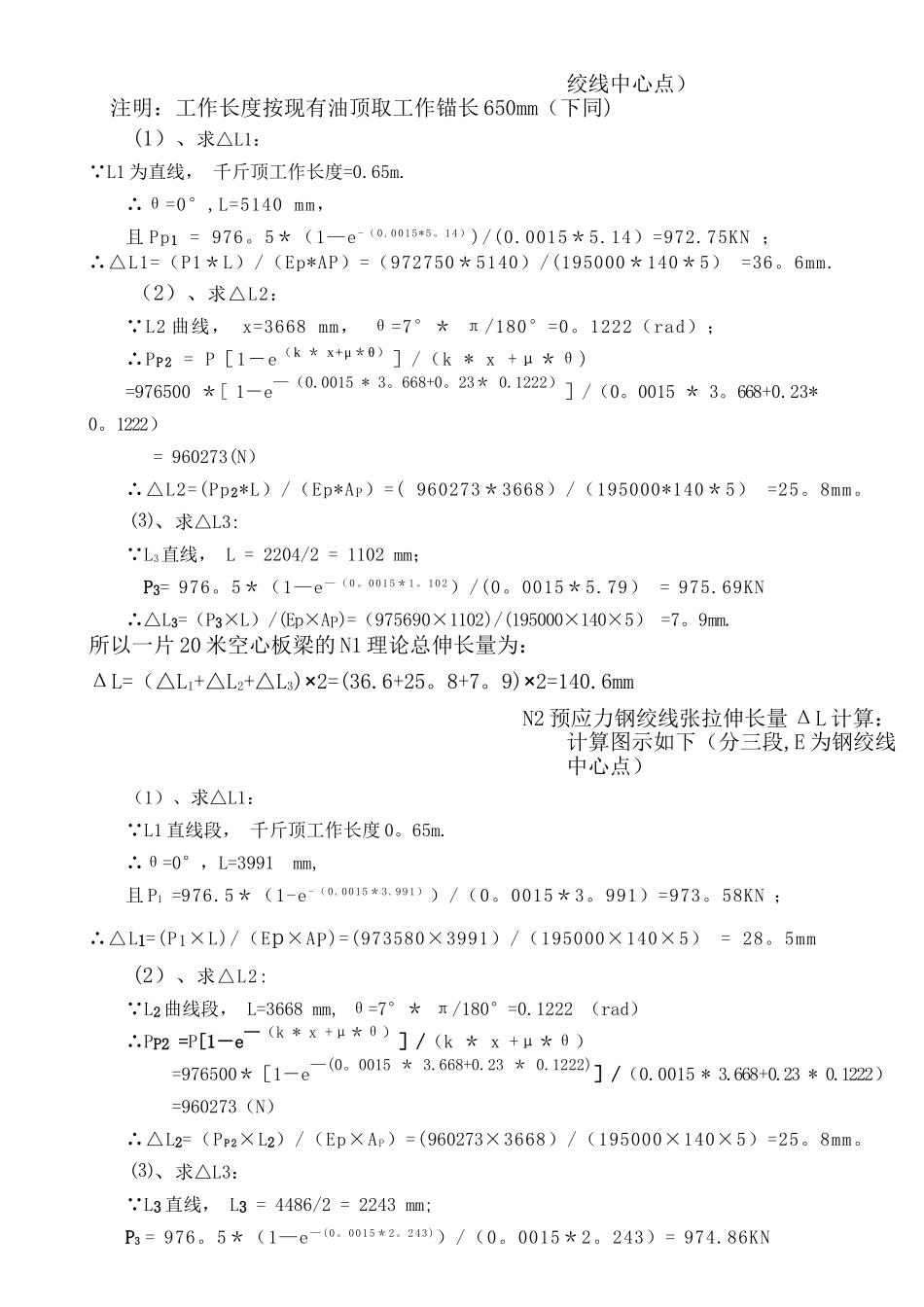

后张法 20 米空心板梁张拉计算书工程概况:才湾中桥,桥面结构为 4 跨 20m 预应力钢筋砼空心板.一、预应力筋材料与张拉设备(一)、预应力筋材料:根据设计施工图,预应力筋为 φs15。2 钢绞线,控制应力为σcon=1395,φj=15.2mm。A=140mm2。经检查,其出厂质量证明材料符合法律规范规定的要求;经现场取样委托检验,其各项质量指标符合设计和法律规范规定质量标准。(二)、预应力张拉设备规格、型号及标定情况:1、千斤顶:采纳预应力用液压千斤顶—YCW150B,千斤顶活塞面积:A=30220mm2,2、油 表:采纳 YE 型与千斤顶配套的。3、锚 具:根据设计图纸,采纳 M15—5 系列锚具;(三)、油表量程的选用:根据设计图纸,该梁板有一种钢束,分别由 5 股钢绞线构成,钢束最大控制张拉力分别为:5 股: P = 1860×0。75×0.00014×5/1000×1000000 = 976。5KN按最大控制张拉力 P =976。5 KN 计算,其油表读数 Q=P/A=(976.5×1000)/30220=32。31MPa。(四)、张拉设备标定情况: 经广西壮族自治区预应力机具产品质量监督检验中心 2024 年 3 月 17 日标定,其编号配套及曲线方程分别如下:Ⅰ#:张拉千斤 YCW150B—1112088,油压表 YE03108151, F =29.902P+5。076 , r2 = 0.99996;Ⅱ#:张拉千斤 YCW150B—1112091,油压表 YE03107955,F =28.876P+29。129 , r2 = 0。99958;(注:F - 张拉控制力 KN;P — 张拉控制应力 MPa )二、预应力张拉控制应力计算:预应力张拉控制应力计算见下表:千斤顶、油压表配套编号及标定日期Ⅰ#:张拉千斤 YCW150B—1112088,油压表 YE03108151,Ⅱ#:张拉千斤 YCW150B—1112091,油压表 YE03107955, 2024/3/17千斤顶、油压表配套标定回归方程Ⅰ#:F =29。902P+5。076 , r2 = 0.99996;(F — 张拉控制力 KN;Ⅱ#:F =28。876P+29。129 , r2 = 0。99958;(P - 张拉控制应力MPa)钢绞线张拉控制应力(Mpa)P = 0.75×Ryb =1395钢束数量及规格钢绞线束:5ф15.2/2 ;一根钢绞线最大控制张拉力(kN)F = 0。75×Ryb×Ap =(1395×140)/1000 =195.3钢绞线编号张拉控制力(KN)张拉设备配套组号钢束长度(㎜)10%σ20%σ100%σ备注张拉力(KN)油表读数(MPa)张拉力KN油表读数(Mpa)张拉力(KN)油表读数(MPa)左 N15ф15.2/2976。5Ⅰ#2112097。653。1195。36.36976。532。49Ⅱ#2。375.7532。81左 N25ф15.2/2976。5Ⅰ#2110097。653。11...
