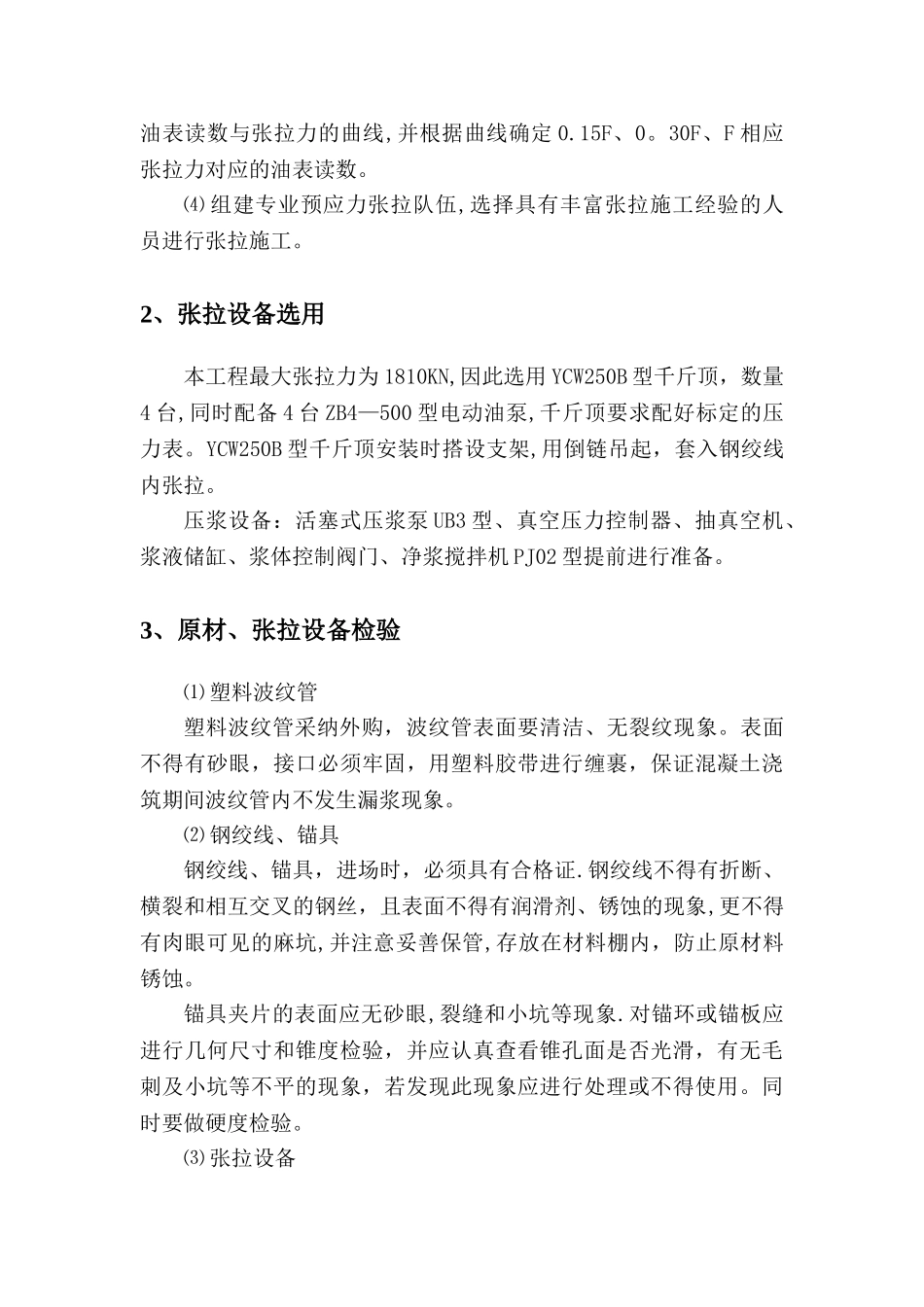

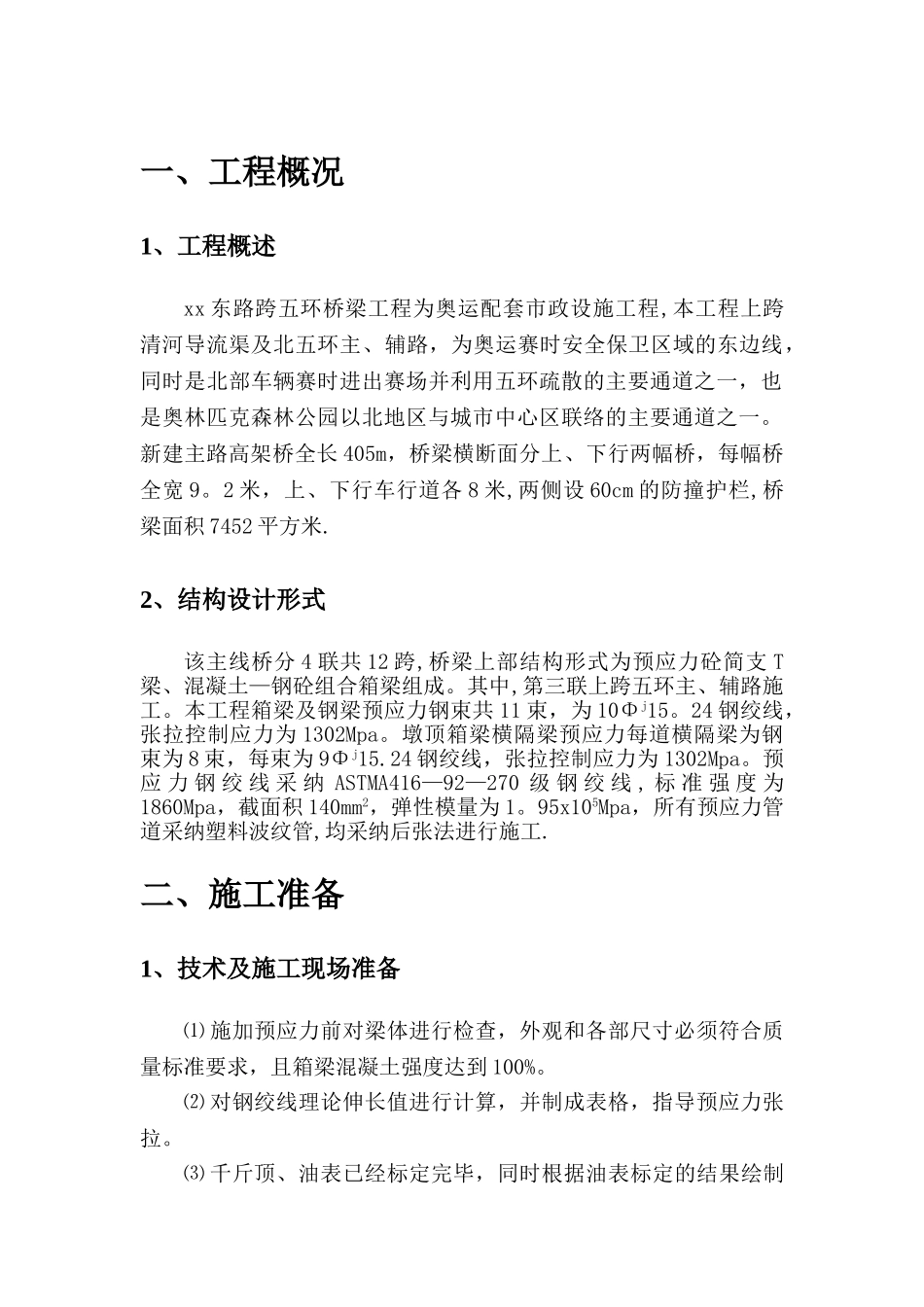

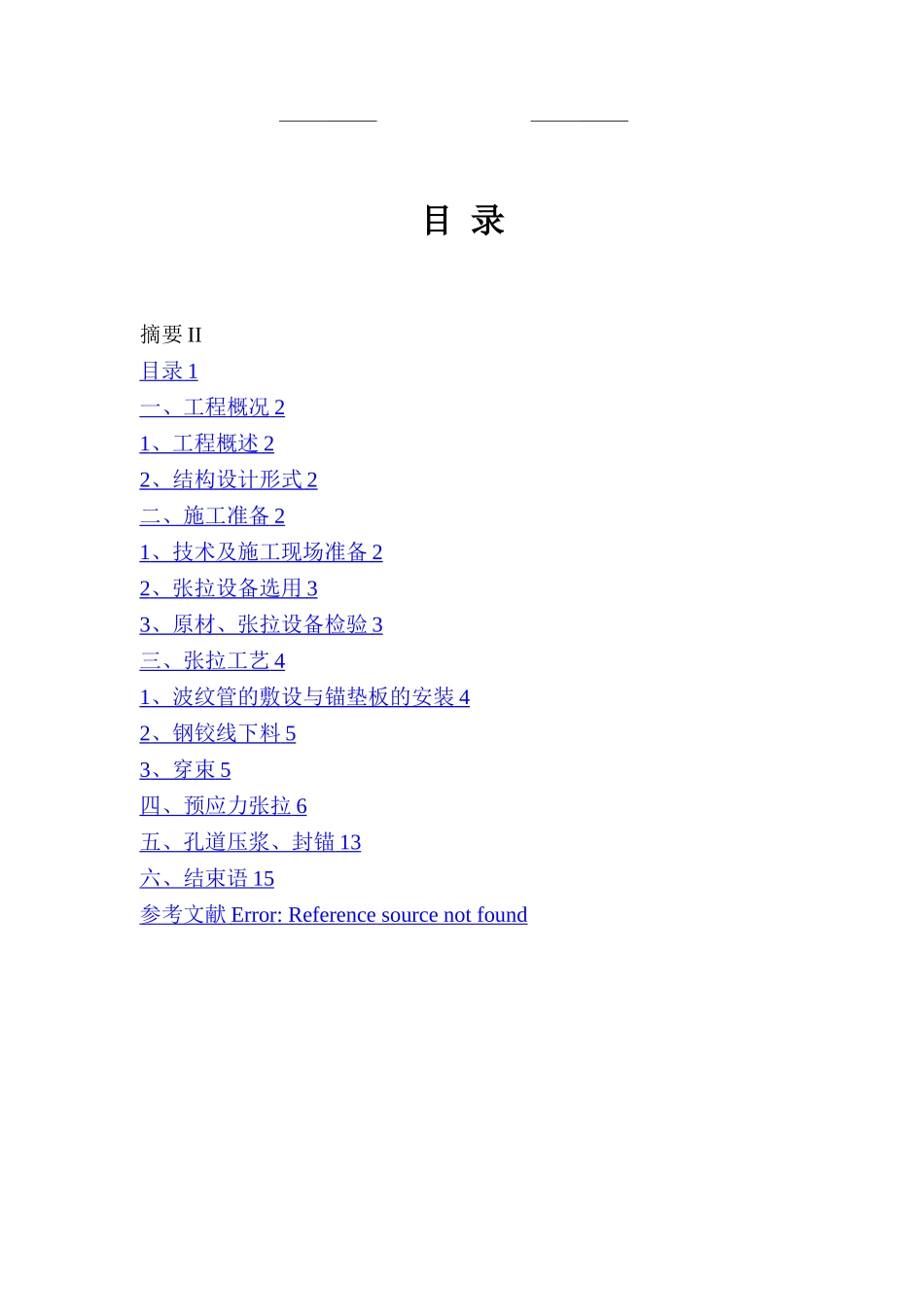

目 录摘要 II目录 1 一、工程概况 2 1 、工程概述 2 2 、结构设计形式 2 二、施工准备 2 1 、技术及施工现场准备 2 2 、张拉设备选用 3 3 、原材、张拉设备检验 3 三、张拉工艺 4 1 、波纹管的敷设与锚垫板的安装 4 2 、钢铰线下料 5 3 、穿束 5 四、预应力张拉 6 五、孔道压浆、封锚 13 六、结束语 15 参考文献 Error: Reference source not found 一、工程概况1、工程概述xx 东路跨五环桥梁工程为奥运配套市政设施工程,本工程上跨清河导流渠及北五环主、辅路，为奥运赛时安全保卫区域的东边线，同时是北部车辆赛时进出赛场并利用五环疏散的主要通道之一，也是奥林匹克森林公园以北地区与城市中心区联络的主要通道之一。新建主路高架桥全长 405m，桥梁横断面分上、下行两幅桥，每幅桥全宽 9。2 米，上、下行车行道各 8 米,两侧设 60cm 的防撞护栏,桥梁面积 7452 平方米.2、结构设计形式该主线桥分 4 联共 12 跨,桥梁上部结构形式为预应力砼简支 T梁、混凝土—钢砼组合箱梁组成。其中,第三联上跨五环主、辅路施工。本工程箱梁及钢梁预应力钢束共 11 束，为 10Φj15。24 钢绞线，张拉控制应力为 1302Mpa。墩顶箱梁横隔梁预应力每道横隔梁为钢束为 8 束，每束为 9Φj15.24 钢绞线，张拉控制应力为 1302Mpa。预应 力 钢 绞 线 采 纳 ASTMA416—92—270 级 钢 绞 线 , 标 准 强 度 为1860Mpa，截面积 140mm2，弹性模量为 1。95x105Mpa，所有预应力管道采纳塑料波纹管,均采纳后张法进行施工.二、施工准备1、技术及施工现场准备⑴ 施加预应力前对梁体进行检查，外观和各部尺寸必须符合质量标准要求，且箱梁混凝土强度达到 100%。⑵ 对钢绞线理论伸长值进行计算，并制成表格，指导预应力张拉。⑶ 千斤顶、油表已经标定完毕，同时根据油表标定的结果绘制油表读数与张拉力的曲线,并根据曲线确定 0.15F、0。30F、F 相应张拉力对应的油表读数。⑷ 组建专业预应力张拉队伍,选择具有丰富张拉施工经验的人员进行张拉施工。2、张拉设备选用本工程最大张拉力为 1810KN,因此选用 YCW250B 型千斤顶，数量4 台,同时配备 4 台 ZB4—500 型电动油泵,千斤顶要求配好标定的压力表。YCW250B 型千斤顶安装时搭设支架,用倒链吊起，套入钢绞线内张拉。压浆设备：活塞式压浆泵 UB3 型、真空压力控制器、抽真空机、浆液储缸、浆体控制阀门、净浆搅拌机 PJ02 型...
