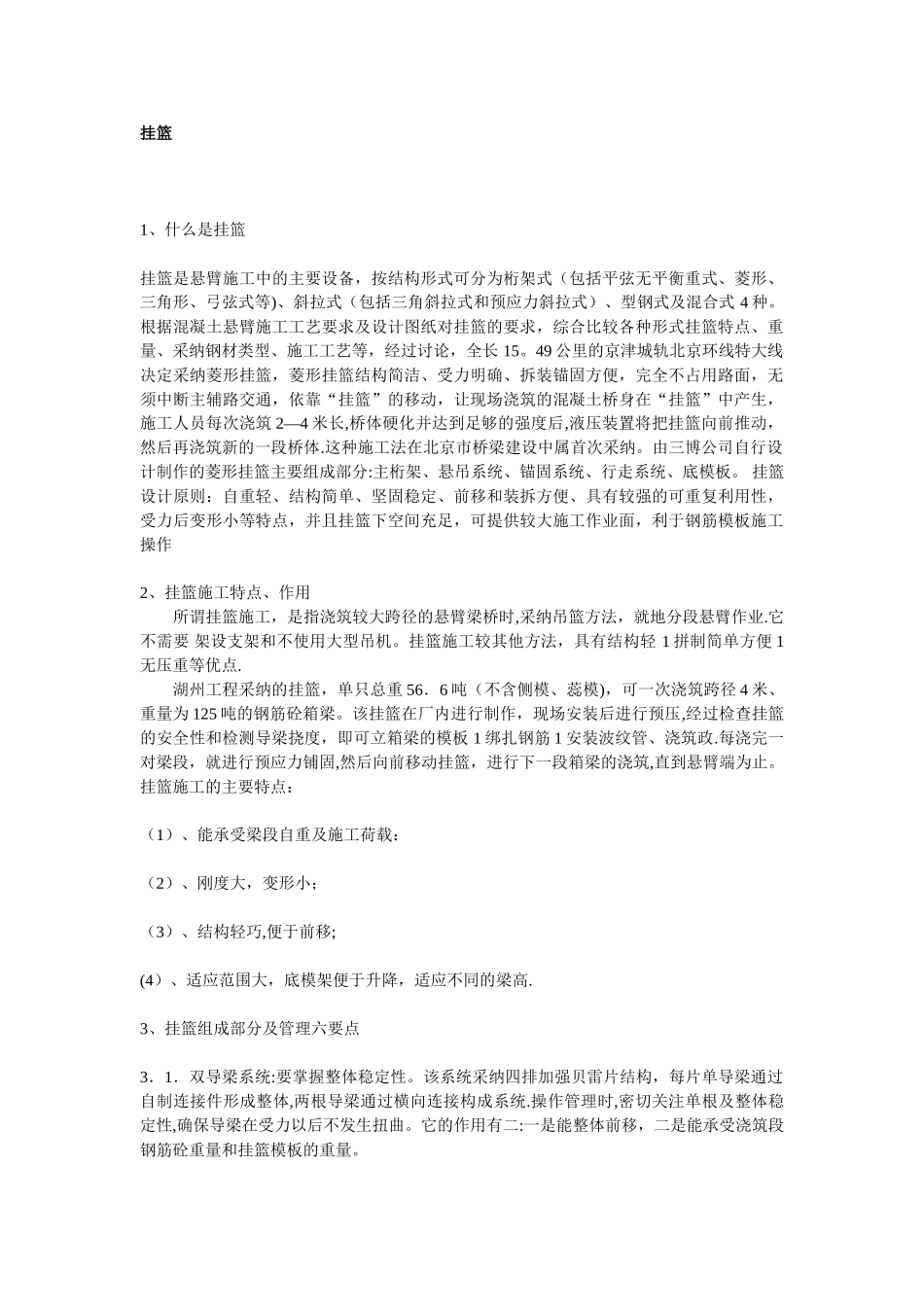

挂篮1、什么是挂篮挂篮是悬臂施工中的主要设备,按结构形式可分为桁架式(包括平弦无平衡重式、菱形、三角形、弓弦式等)、斜拉式(包括三角斜拉式和预应力斜拉式)、型钢式及混合式 4 种。根据混凝土悬臂施工工艺要求及设计图纸对挂篮的要求,综合比较各种形式挂篮特点、重量、采纳钢材类型、施工工艺等,经过讨论,全长 15。49 公里的京津城轨北京环线特大线决定采纳菱形挂篮,菱形挂篮结构简洁、受力明确、拆装锚固方便,完全不占用路面,无须中断主辅路交通,依靠“挂篮”的移动,让现场浇筑的混凝土桥身在“挂篮”中产生,施工人员每次浇筑 2—4 米长,桥体硬化并达到足够的强度后,液压装置将把挂篮向前推动,然后再浇筑新的一段桥体.这种施工法在北京市桥梁建设中属首次采纳。由三博公司自行设计制作的菱形挂篮主要组成部分:主桁架、悬吊系统、锚固系统、行走系统、底模板。 挂篮设计原则:自重轻、结构简单、坚固稳定、前移和装拆方便、具有较强的可重复利用性,受力后变形小等特点,并且挂篮下空间充足,可提供较大施工作业面,利于钢筋模板施工操作2、挂篮施工特点、作用 所谓挂篮施工,是指浇筑较大跨径的悬臂梁桥时,采纳吊篮方法,就地分段悬臂作业.它不需要 架设支架和不使用大型吊机。挂篮施工较其他方法,具有结构轻 1 拼制简单方便 1无压重等优点. 湖州工程采纳的挂篮,单只总重 56.6 吨(不含侧模、蕊模),可一次浇筑跨径 4 米、重量为 125 吨的钢筋砼箱梁。该挂篮在厂内进行制作,现场安装后进行预压,经过检查挂篮的安全性和检测导梁挠度,即可立箱梁的模板 1 绑扎钢筋 1 安装波纹管、浇筑政.每浇完一对梁段,就进行预应力铺固,然后向前移动挂篮,进行下一段箱梁的浇筑,直到悬臂端为止。挂篮施工的主要特点:(1)、能承受梁段自重及施工荷载:(2)、刚度大,变形小;(3)、结构轻巧,便于前移;(4)、适应范围大,底模架便于升降,适应不同的梁高.3、挂篮组成部分及管理六要点3.1.双导梁系统:要掌握整体稳定性。该系统采纳四排加强贝雷片结构,每片单导梁通过自制连接件形成整体,两根导梁通过横向连接构成系统.操作管理时,密切关注单根及整体稳定性,确保导梁在受力以后不发生扭曲。它的作用有二:一是能整体前移,二是能承受浇筑段钢筋砼重量和挂篮模板的重量。3.2.压重系统:要掌握保护双导梁的平衡性。该系统由预埋钢筋拉杆及压重梁组成,通过双拉杆将力作用于已浇箱梁段上,产生反倾覆弯矩,达到保护...
