桥梁施工工序作业卡片

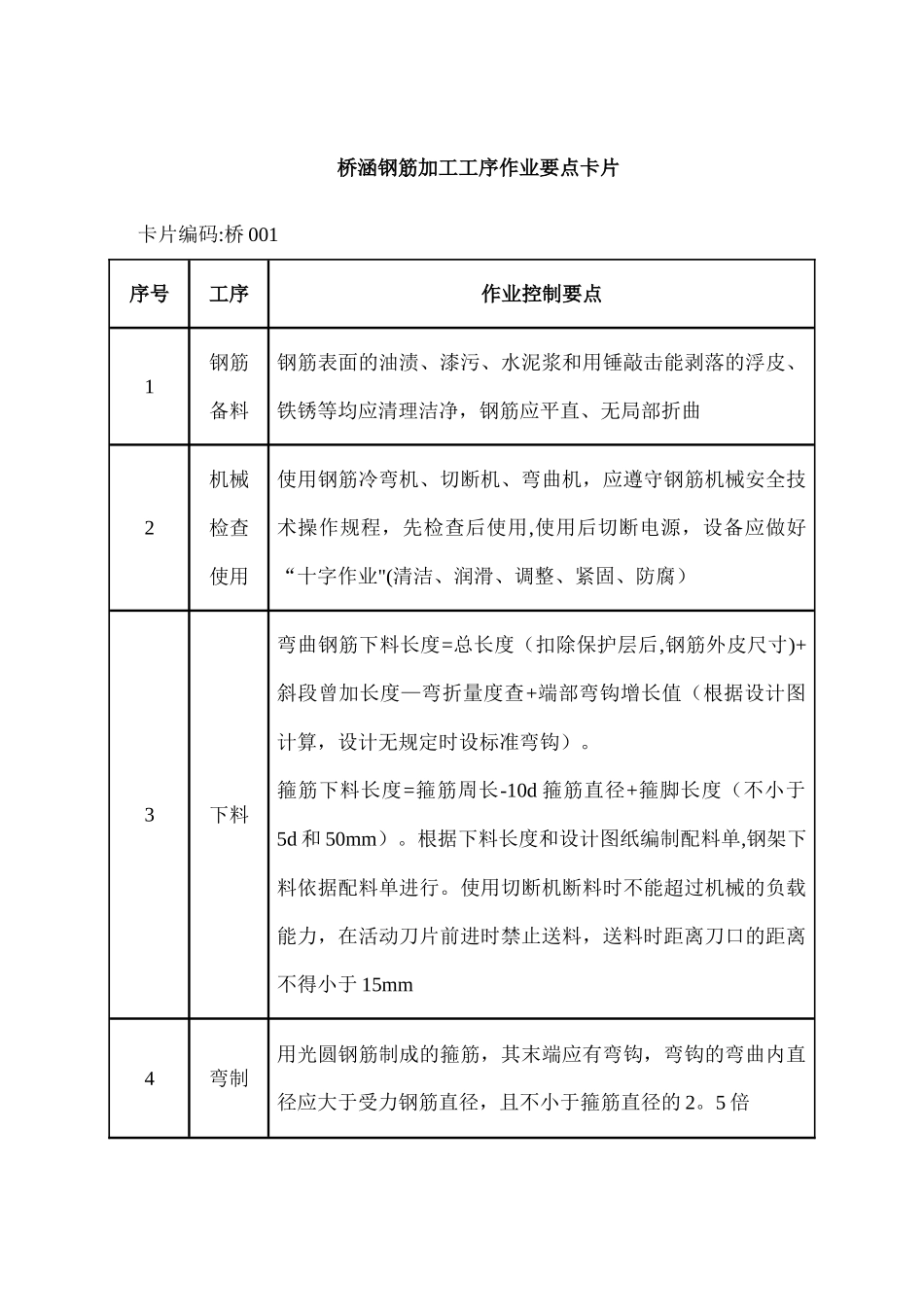

桥梁施工工序作业卡片_第1页
1/39

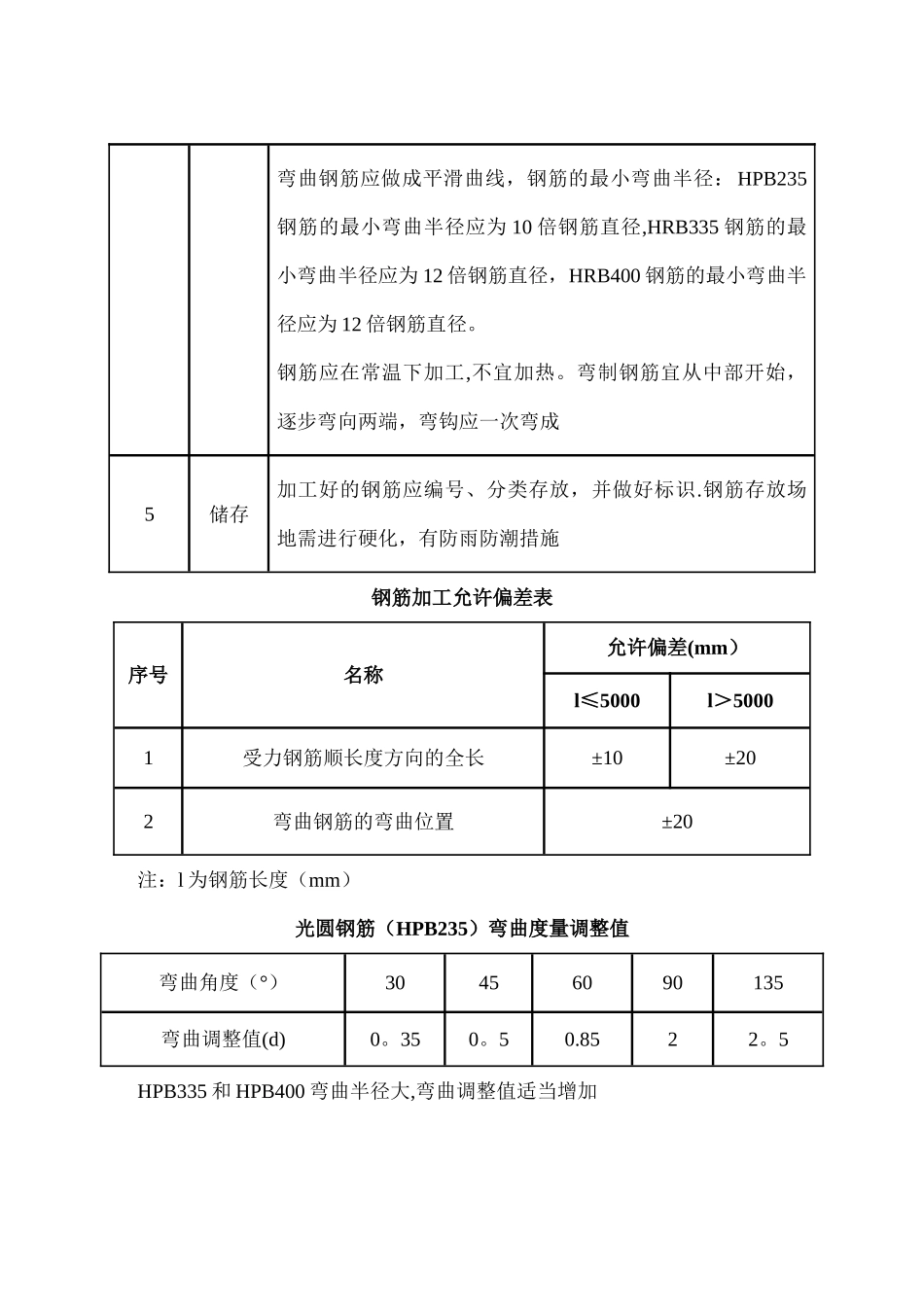

桥梁施工工序作业卡片_第2页
2/39

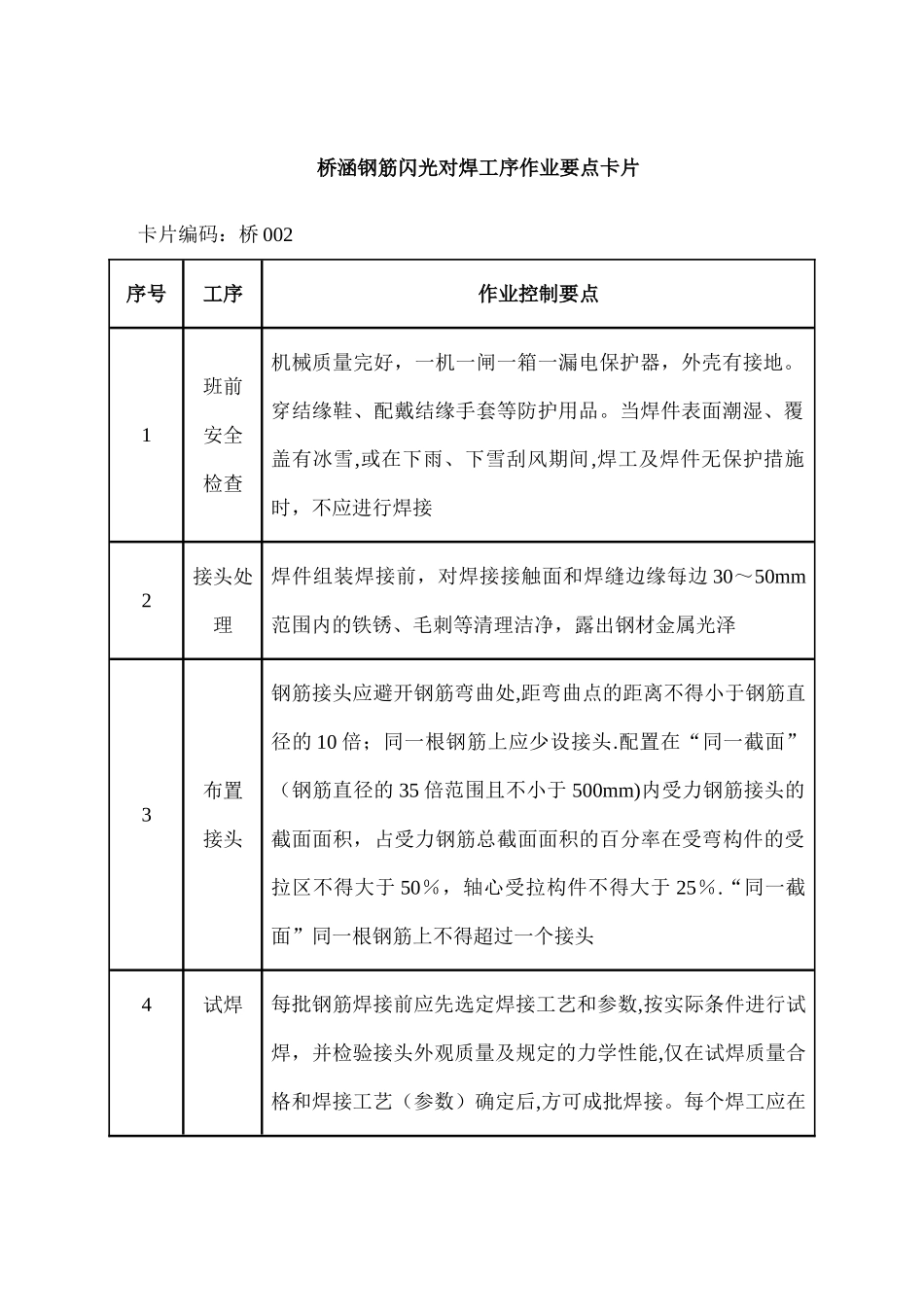

桥梁施工工序作业卡片_第3页
3/39
桥涵钢筋加工工序作业要点卡片卡片编码:桥 001序号工序作业控制要点1钢筋备料钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清理洁净,钢筋应平直、无局部折曲2机械检查使用使用钢筋冷弯机、切断机、弯曲机,应遵守钢筋机械安全技术操作规程,先检查后使用,使用后切断电源,设备应做好“十字作业"(清洁、润滑、调整、紧固、防腐)3下料弯曲钢筋下料长度=总长度(扣除保护层后,钢筋外皮尺寸)+斜段曾加长度—弯折量度查+端部弯钩增长值(根据设计图计算,设计无规定时设标准弯钩)。箍筋下料长度=箍筋周长-10d 箍筋直径+箍脚长度(不小于5d 和 50mm)。根据下料长度和设计图纸编制配料单,钢架下料依据配料单进行。使用切断机断料时不能超过机械的负载能力,在活动刀片前进时禁止送料,送料时距离刀口的距离不得小于 15mm4弯制用光圆钢筋制成的箍筋,其末端应有弯钩,弯钩的弯曲内直径应大于受力钢筋直径,且不小于箍筋直径的 2。5 倍弯曲钢筋应做成平滑曲线,钢筋的最小弯曲半径: HPB235钢筋的最小弯曲半径应为 10 倍钢筋直径,HRB335 钢筋的最小弯曲半径应为 12 倍钢筋直径,HRB400 钢筋的最小弯曲半径应为 12 倍钢筋直径。钢筋应在常温下加工,不宜加热。弯制钢筋宜从中部开始,逐步弯向两端,弯钩应一次弯成5储存加工好的钢筋应编号、分类存放,并做好标识.钢筋存放场地需进行硬化,有防雨防潮措施钢筋加工允许偏差表序号名称允许偏差(mm)l≤5000l>50001受力钢筋顺长度方向的全长±10±202弯曲钢筋的弯曲位置±20注:l 为钢筋长度(mm)光圆钢筋(HPB235)弯曲度量调整值弯曲角度(°)30456090135弯曲调整值(d)0。350。50.8522。5HPB335 和 HPB400 弯曲半径大,弯曲调整值适当增加桥涵钢筋闪光对焊工序作业要点卡片卡片编码:桥 002序号工序作业控制要点1班前安全检查机械质量完好,一机一闸一箱一漏电保护器,外壳有接地。穿结缘鞋、配戴结缘手套等防护用品。当焊件表面潮湿、覆盖有冰雪,或在下雨、下雪刮风期间,焊工及焊件无保护措施时,不应进行焊接2接头处理焊件组装焊接前,对焊接接触面和焊缝边缘每边 30~50mm范围内的铁锈、毛刺等清理洁净,露出钢材金属光泽3布置接头钢筋接头应避开钢筋弯曲处,距弯曲点的距离不得小于钢筋直径的 10 倍;同一根钢筋上应少设接头.配置在“同一截面”(钢筋直径的 35 倍范围且不小于 500mm)内受力钢筋接头的截面面积,占受力钢筋总截面面积的百分率在受弯构...
