2025年UTIII级2期考题真题超声检测三级考试真题

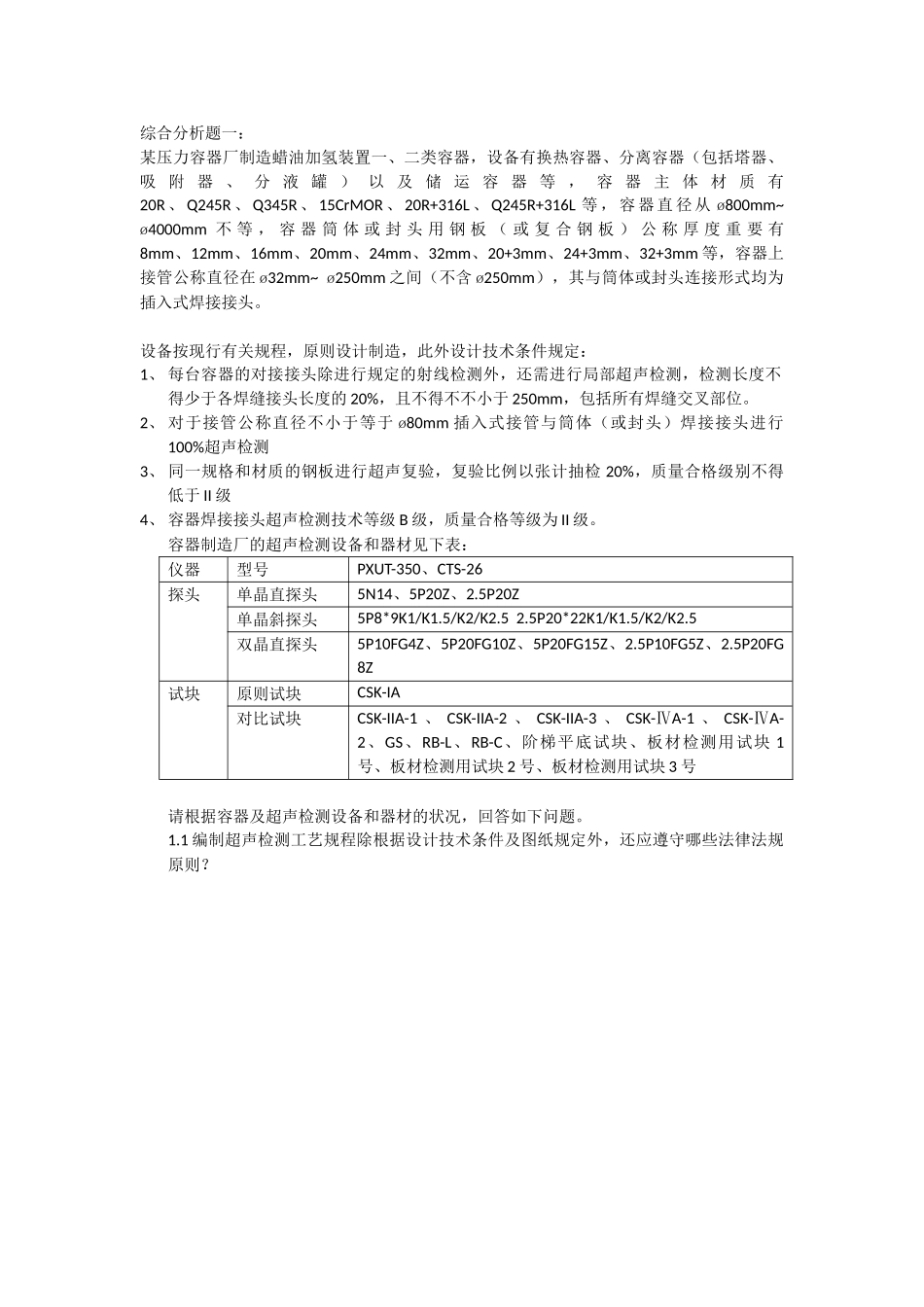

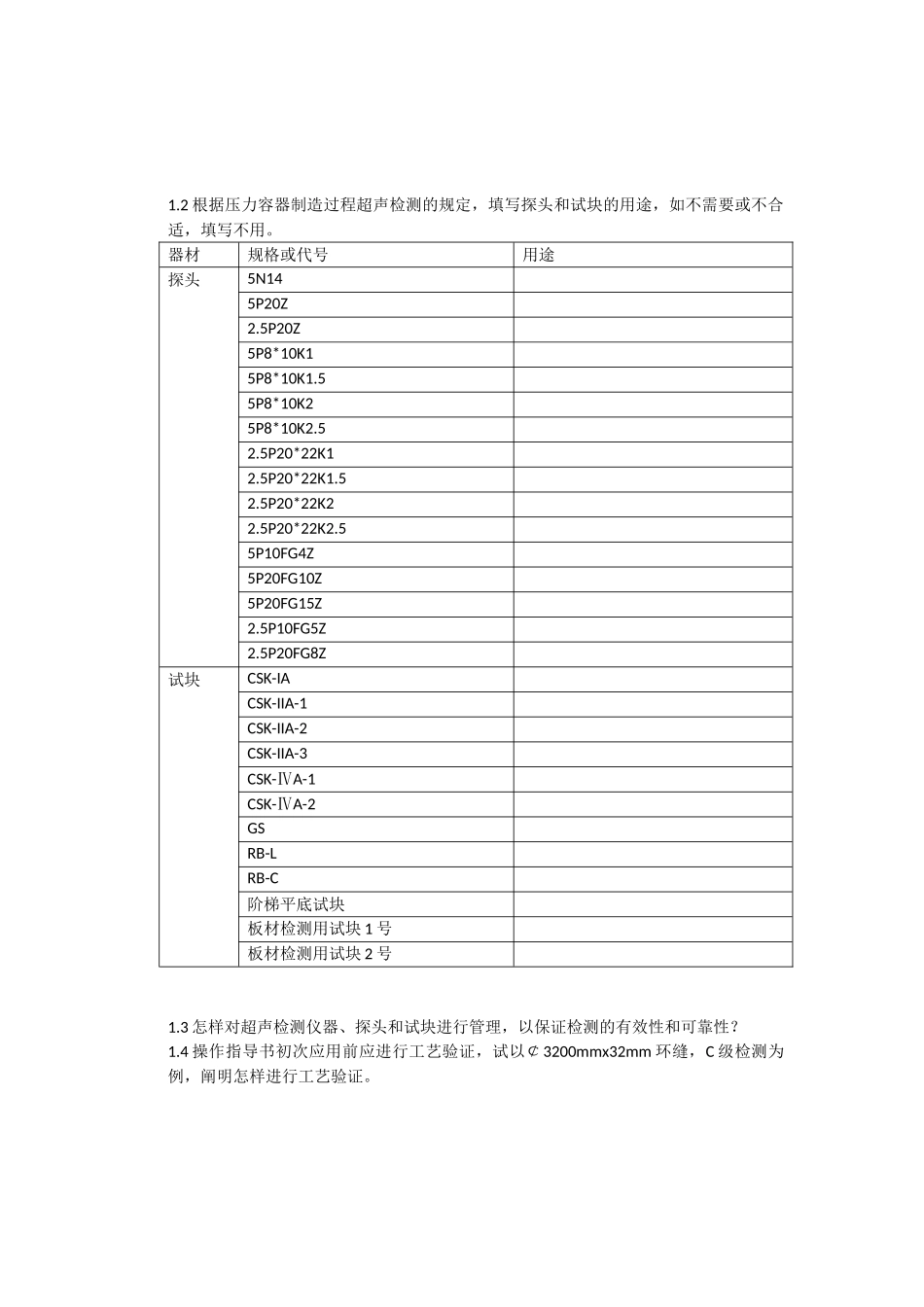

综合分析题一：某压力容器厂制造蜡油加氢装置一、二类容器，设备有换热容器、分离容器（包括塔器、吸 附 器 、 分 液 罐 ） 以 及 储 运 容 器 等 ， 容 器 主 体 材 质 有20R 、 Q245R 、 Q345R 、 15CrMOR 、 20R+316L 、 Q245R+316L 等 ， 容 器 直 径 从 ø800mm~ ø4000mm 不 等 ， 容 器 筒 体 或 封 头 用 钢 板 （ 或 复 合 钢 板 ） 公 称 厚 度 重 要 有8mm、12mm、16mm、20mm、24mm、32mm、20+3mm、24+3mm、32+3mm 等，容器上接管公称直径在 ø32mm~ ø250mm 之间（不含 ø250mm），其与筒体或封头连接形式均为插入式焊接接头。设备按现行有关规程，原则设计制造，此外设计技术条件规定：1、 每台容器的对接接头除进行规定的射线检测外，还需进行局部超声检测，检测长度不得少于各焊缝接头长度的 20%，且不得不不小于 250mm，包括所有焊缝交叉部位。2、 对于接管公称直径不小于等于 ø80mm 插入式接管与筒体（或封头）焊接接头进行100%超声检测3、 同一规格和材质的钢板进行超声复验，复验比例以张计抽检 20%，质量合格级别不得低于 II 级4、 容器焊接接头超声检测技术等级 B 级，质量合格等级为 II 级。容器制造厂的超声检测设备和器材见下表：仪器型号PXUT-350、CTS-26探头单晶直探头5N14、5P20Z、2.5P20Z单晶斜探头5P8*9K1/K1.5/K2/K2.5 2.5P20*22K1/K1.5/K2/K2.5双晶直探头5P10FG4Z、5P20FG10Z、5P20FG15Z、2.5P10FG5Z、2.5P20FG8Z试块原则试块CSK-IA对比试块CSK-IIA-1 、 CSK-IIA-2 、 CSK-IIA-3 、 CSK-ⅣA-1 、 CSK-ⅣA-2、GS、RB-L、RB-C、阶梯平底试块、板材检测用试块 1号、板材检测用试块 2 号、板材检测用试块 3 号请根据容器及超声检测设备和器材的状况，回答如下问题。1.1 编制超声检测工艺规程除根据设计技术条件及图纸规定外，还应遵守哪些法律法规原则？1.2 根据压力容器制造过程超声检测的规定，填写探头和试块的用途，如不需要或不合适，填写不用。器材规格或代号用途探头5N145P20Z2.5P20Z5P8*10K15P8*10K1.55P8*10K25P8*10K2.52.5P20*22K12.5P20*22K1.52.5P20*22K22.5P20*22K2.55P10FG4Z5P20FG10Z5P20FG15Z2.5P10FG5Z2.5P20FG8Z试块CSK-IACSK-IIA-1CSK-IIA-2CSK-IIA-3CSK-ⅣA-1CSK-ⅣA-2GSRB-LRB-C阶梯平底试块板材检测用试块 1 号板材检测用试块 2 号1.3 怎样对超声检测仪器、探头和试块进行管理...
