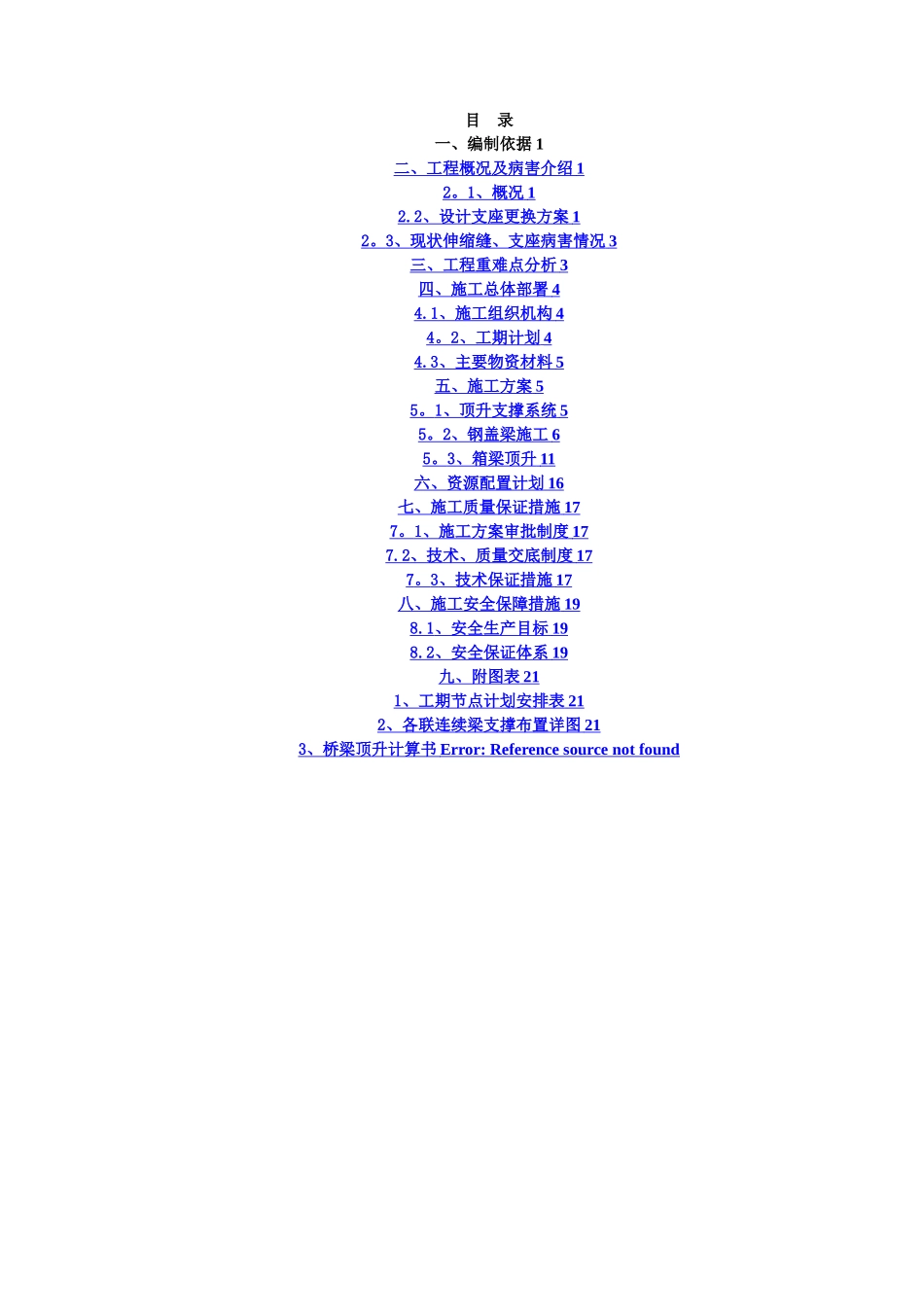

目 录 一、编制依据 1二、工 程概况及病害介绍 1 2 。 1 、概况 1 2.2 、设计支座更换方案 1 2 。 3 、现状伸缩缝、支座病害情况 3 三、工程重难点分析 3 四、施工总体部署 4 4.1 、施工组织机构 4 4 。 2 、工期计划 4 4.3 、主要物资材料 5 五、施工方案 5 5 。 1 、顶升支撑系统 5 5 。 2 、钢盖梁施工 6 5 。 3 、箱梁顶升 11 六、资源配置计划 16 七、施工质量保证措施 17 7 。 1 、施工方案审批制度 17 7.2 、技术、质量交底制度 17 7 。 3 、技术保证措施 17 八、施工安全保障措施 19 8.1 、安全生产目标 19 8.2 、安全保证体系 19 九、附图表 21 1 、工期节点计划安排表 21 2 、各联连续梁支撑布置详图 21 3 、桥梁顶升计算书 Error: Reference source not found 桥梁顶升支座更换专项施工方案一、编制依据1、合肥市五里墩立交桥维修消缺应急工程施工图设计(上海市城市建设设计讨论总院);2、《公路桥涵设计通用法律规范》(JTG D60—2024);3、《公路桥涵加固设计法律规范》(JTG J22-2024);4、《公路桥梁加固施工技术法律规范》(JTG/T J23—2024);5、《公路桥涵施工技术法律规范》(JTG/T F50—2024);6、《钢结构工程施工质量验收法律规范》(GB50205-2001);7、《建筑钢结构焊接技术规程》(JGJ81—2024);8、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ—130-2024)。二、工程概况及病害介绍2。1、概况合肥市五里墩立交桥,位于长江西部、屯溪路、合作化路的汇合处。该立交桥分地上三层、地下一层,桥梁面积 4 万平方米,占地 8。9 公顷,为双“Y"定向式加环形匝道的四层互通式立交 ,桥梁由两段高架桥及 17 条匝道组成,桥梁累计全长3888。44m,最高一层的高架桥,距底层路面高 21m。2024 年 1 月初,发现东西方向的 A3 匝道第 21~29 号墩桥梁出现病害,管理单位组织对五里墩立交桥进行维修消缺,其中 A3、A4 匝道维修消缺已由一期施工单位在 2024年 4 月份施工完成,二期工程完成剩余匝道桥梁的维修消缺.二 期 桥 梁 维 修 消 缺 我 单 位 承 建 的 二 标 段 主 要 施 工 B3 ( 10—29 号 墩 ) 、B4、C2、C3、D1、D2 匝道范围内的桥墩立柱加固、支座更换、伸缩缝处理、布置永久观测点等维修消缺。桥形布置如下图示:图 2.1—1 施工平面布置图2.2、设计支座更换方案2...
