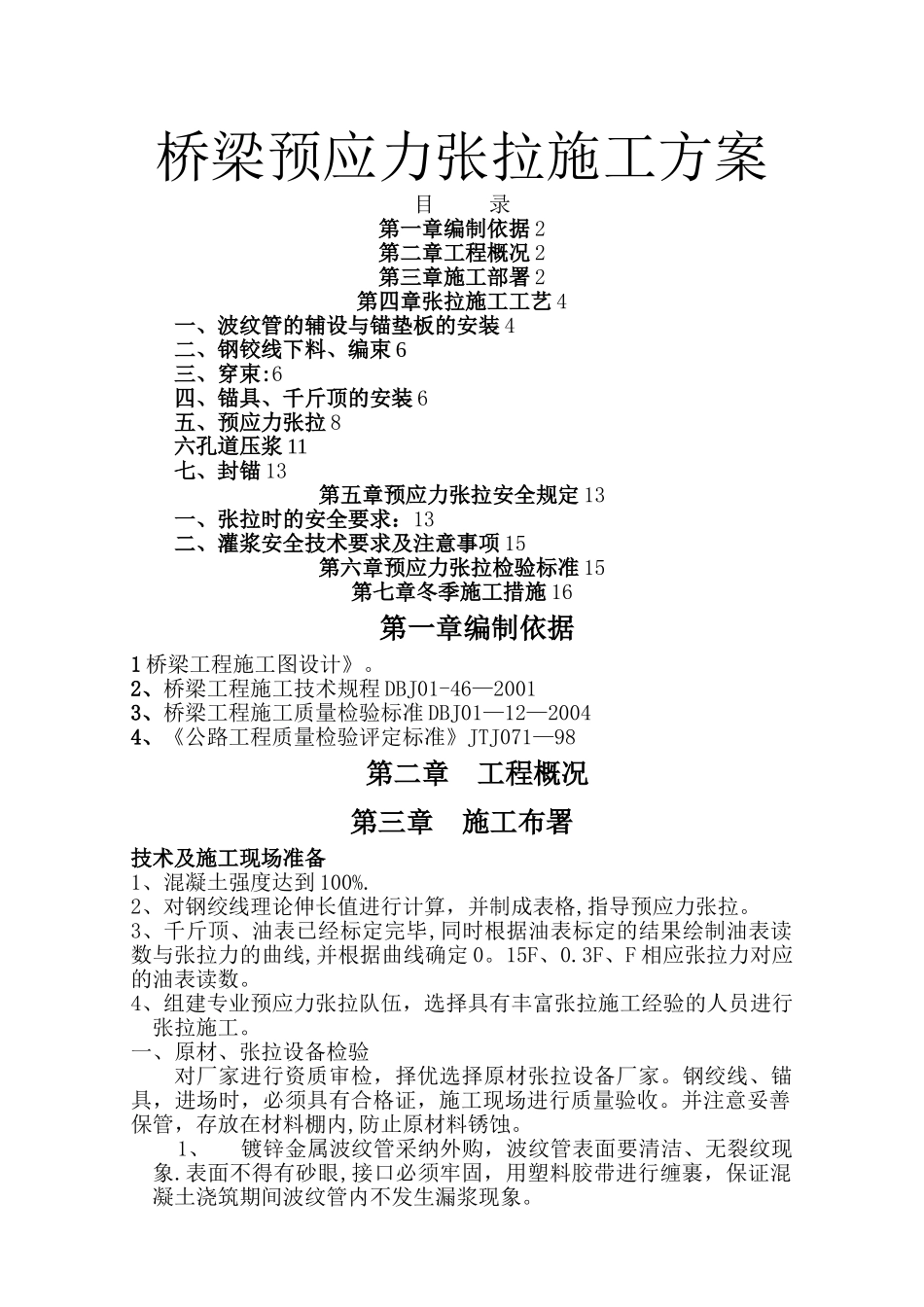

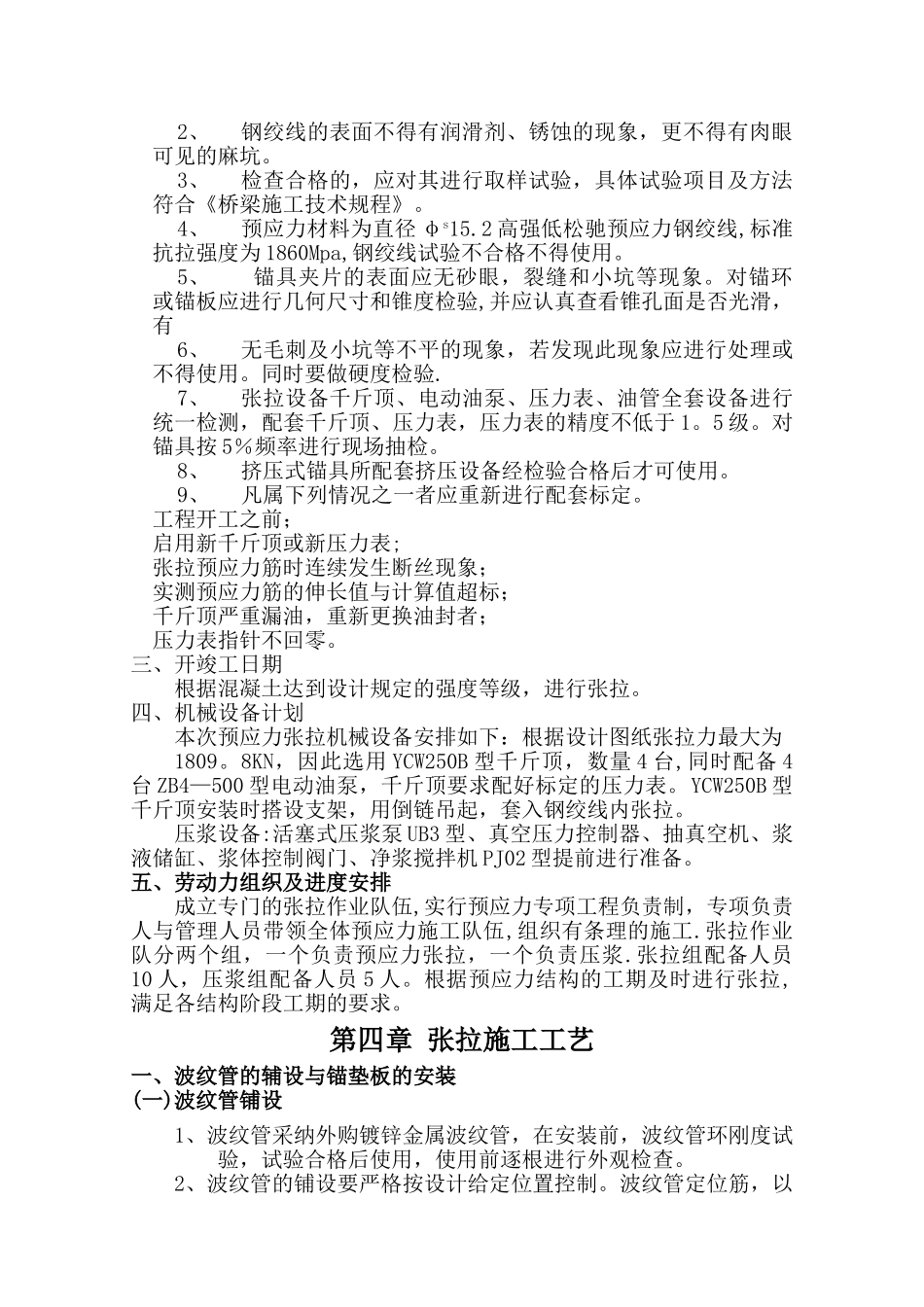

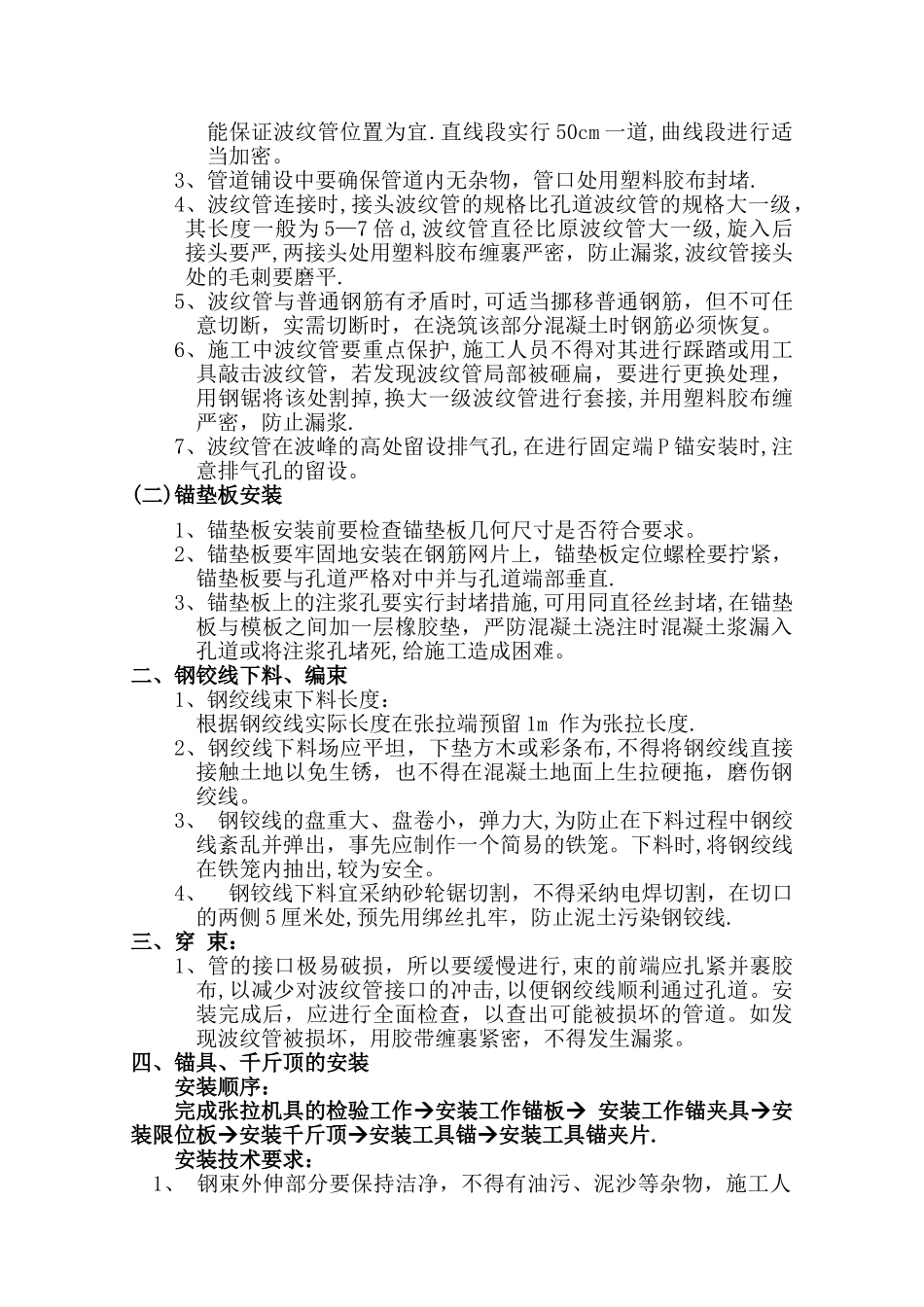

桥梁预应力张拉施工方案目 录第一章编制依据 2第二章工程概况 2第三章施工部署 2第四章张拉施工工艺 4一、波纹管的辅设与锚垫板的安装 4二、钢铰线下料、编束 6三、穿束:6四、锚具、千斤顶的安装 6五、预应力张拉 8六孔道压浆 11七、封锚 13第五章预应力张拉安全规定 13一、张拉时的安全要求：13二、灌浆安全技术要求及注意事项 15第六章预应力张拉检验标准 15第七章冬季施工措施 16第一章编制依据1 桥梁工程施工图设计》。2、桥梁工程施工技术规程 DBJ01-46—20013、桥梁工程施工质量检验标准 DBJ01—12—20044、《公路工程质量检验评定标准》JTJ071—98第二章 工程概况第三章 施工布署技术及施工现场准备1、混凝土强度达到 100%.2、对钢绞线理论伸长值进行计算，并制成表格,指导预应力张拉。3、千斤顶、油表已经标定完毕,同时根据油表标定的结果绘制油表读数与张拉力的曲线,并根据曲线确定 0。15F、0.3F、F 相应张拉力对应的油表读数。4、组建专业预应力张拉队伍，选择具有丰富张拉施工经验的人员进行张拉施工。一、原材、张拉设备检验对厂家进行资质审检，择优选择原材张拉设备厂家。钢绞线、锚具，进场时，必须具有合格证，施工现场进行质量验收。并注意妥善保管，存放在材料棚内,防止原材料锈蚀。1、镀锌金属波纹管采纳外购，波纹管表面要清洁、无裂纹现象.表面不得有砂眼,接口必须牢固，用塑料胶带进行缠裹，保证混凝土浇筑期间波纹管内不发生漏浆现象。2、钢绞线的表面不得有润滑剂、锈蚀的现象，更不得有肉眼可见的麻坑。3、检查合格的，应对其进行取样试验，具体试验项目及方法符合《桥梁施工技术规程》。4、预应力材料为直径 φs15.2 高强低松驰预应力钢绞线,标准抗拉强度为 1860Mpa,钢绞线试验不合格不得使用。5、 锚具夹片的表面应无砂眼，裂缝和小坑等现象。对锚环或锚板应进行几何尺寸和锥度检验,并应认真查看锥孔面是否光滑，有6、无毛刺及小坑等不平的现象，若发现此现象应进行处理或不得使用。同时要做硬度检验.7、张拉设备千斤顶、电动油泵、压力表、油管全套设备进行统一检测，配套千斤顶、压力表，压力表的精度不低于 1。5 级。对锚具按 5％频率进行现场抽检。8、挤压式锚具所配套挤压设备经检验合格后才可使用。9、凡属下列情况之一者应重新进行配套标定。工程开工之前；启用新千斤顶或新压力表;张拉预应力筋时连续发生断丝现象；实测预应力筋的伸长值与计算值超标； 千斤顶严重漏油，重新更...
