桩基础工程(旋挖桩)施工方案

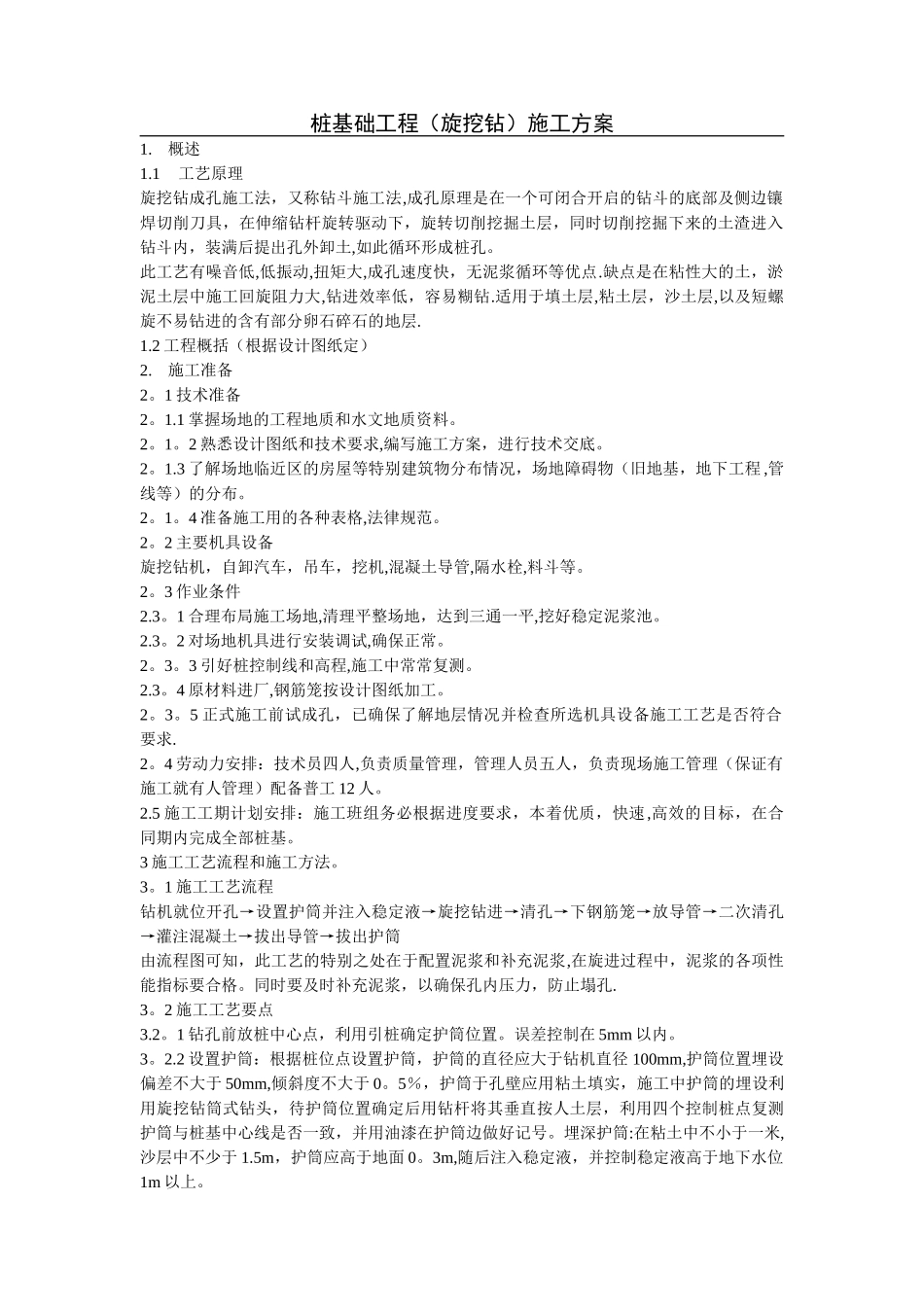

桩基础工程（旋挖钻）施工方案1.概述1.1工艺原理旋挖钻成孔施工法，又称钻斗施工法,成孔原理是在一个可闭合开启的钻斗的底部及侧边镶焊切削刀具，在伸缩钻杆旋转驱动下，旋转切削挖掘土层，同时切削挖掘下来的土渣进入钻斗内，装满后提出孔外卸土,如此循环形成桩孔。此工艺有噪音低,低振动,扭矩大,成孔速度快，无泥浆循环等优点.缺点是在粘性大的土，淤泥土层中施工回旋阻力大,钻进效率低，容易糊钻.适用于填土层,粘土层，沙土层,以及短螺旋不易钻进的含有部分卵石碎石的地层.1.2 工程概括（根据设计图纸定）2.施工准备2。1 技术准备2。1.1 掌握场地的工程地质和水文地质资料。2。1。2 熟悉设计图纸和技术要求,编写施工方案，进行技术交底。2。1.3 了解场地临近区的房屋等特别建筑物分布情况，场地障碍物（旧地基，地下工程 ,管线等）的分布。2。1。4 准备施工用的各种表格,法律规范。2。2 主要机具设备 旋挖钻机，自卸汽车，吊车，挖机,混凝土导管,隔水栓,料斗等。2。3 作业条件2.3。1 合理布局施工场地,清理平整场地，达到三通一平,挖好稳定泥浆池。2.3。2 对场地机具进行安装调试,确保正常。2。3。3 引好桩控制线和高程,施工中常常复测。2.3。4 原材料进厂,钢筋笼按设计图纸加工。2。3。5 正式施工前试成孔，已确保了解地层情况并检查所选机具设备施工工艺是否符合要求.2。4 劳动力安排：技术员四人,负责质量管理，管理人员五人，负责现场施工管理（保证有施工就有人管理）配备普工 12 人。2.5 施工工期计划安排：施工班组务必根据进度要求，本着优质，快速,高效的目标，在合同期内完成全部桩基。3 施工工艺流程和施工方法。3。1 施工工艺流程钻机就位开孔→设置护筒并注入稳定液→旋挖钻进→清孔→下钢筋笼→放导管→二次清孔→灌注混凝土→拔出导管→拔出护筒由流程图可知，此工艺的特别之处在于配置泥浆和补充泥浆,在旋进过程中，泥浆的各项性能指标要合格。同时要及时补充泥浆，以确保孔内压力，防止塌孔.3。2 施工工艺要点3.2。1 钻孔前放桩中心点，利用引桩确定护筒位置。误差控制在 5mm 以内。3。2.2 设置护筒：根据桩位点设置护筒，护筒的直径应大于钻机直径 100mm,护筒位置埋设偏差不大于 50mm,倾斜度不大于 0。5％，护筒于孔壁应用粘土填实，施工中护筒的埋设利用旋挖钻筒式钻头，待护筒位置确定后用钻杆将其垂直按人土层，利用四个控制桩点复测护筒与桩基中心线是否一致，并用油漆在护筒边做好记号。埋...
