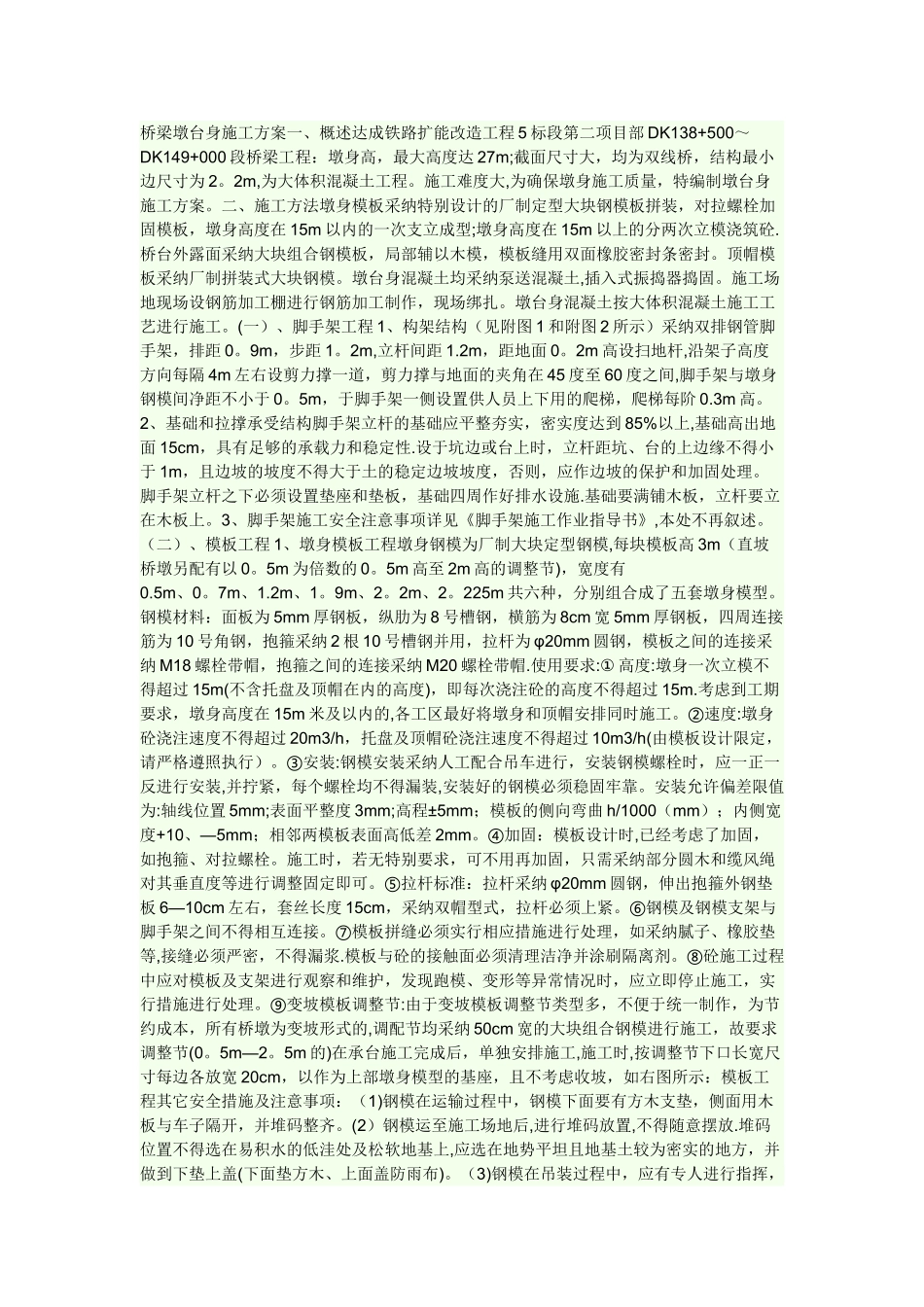

桥梁墩台身施工方案一、概述达成铁路扩能改造工程 5 标段第二项目部 DK138+500～DK149+000 段桥梁工程：墩身高，最大高度达 27m;截面尺寸大，均为双线桥，结构最小边尺寸为 2。2m,为大体积混凝土工程。施工难度大,为确保墩身施工质量，特编制墩台身施工方案。二、施工方法墩身模板采纳特别设计的厂制定型大块钢模板拼装，对拉螺栓加固模板，墩身高度在 15m 以内的一次支立成型;墩身高度在 15m 以上的分两次立模浇筑砼.桥台外露面采纳大块组合钢模板，局部辅以木模，模板缝用双面橡胶密封条密封。顶帽模板采纳厂制拼装式大块钢模。墩台身混凝土均采纳泵送混凝土,插入式振捣器捣固。施工场地现场设钢筋加工棚进行钢筋加工制作，现场绑扎。墩台身混凝土按大体积混凝土施工工艺进行施工。(一）、脚手架工程 1、构架结构（见附图 1 和附图 2 所示）采纳双排钢管脚手架，排距 0。9m，步距 1。2m,立杆间距 1.2m，距地面 0。2m 高设扫地杆,沿架子高度方向每隔 4m 左右设剪力撑一道，剪力撑与地面的夹角在 45 度至 60 度之间,脚手架与墩身钢模间净距不小于 0。5m，于脚手架一侧设置供人员上下用的爬梯，爬梯每阶 0.3m 高。2、基础和拉撑承受结构脚手架立杆的基础应平整夯实，密实度达到 85%以上,基础高出地面 15cm，具有足够的承载力和稳定性.设于坑边或台上时，立杆距坑、台的上边缘不得小于 1m，且边坡的坡度不得大于土的稳定边坡坡度，否则，应作边坡的保护和加固处理。脚手架立杆之下必须设置垫座和垫板，基础四周作好排水设施.基础要满铺木板，立杆要立在木板上。3、脚手架施工安全注意事项详见《脚手架施工作业指导书》,本处不再叙述。（二）、模板工程 1、墩身模板工程墩身钢模为厂制大块定型钢模,每块模板高 3m（直坡桥墩另配有以 0。5m 为倍数的 0。5m 高至 2m 高的调整节)，宽度有0.5m、0。7m、1.2m、1。9m、2。2m、2。225m 共六种，分别组合成了五套墩身模型。钢模材料：面板为 5mm 厚钢板，纵肋为 8 号槽钢，横筋为 8cm 宽 5mm 厚钢板，四周连接筋为 10 号角钢，抱箍采纳 2 根 10 号槽钢并用，拉杆为 φ20mm 圆钢，模板之间的连接采纳 M18 螺栓带帽，抱箍之间的连接采纳 M20 螺栓带帽.使用要求:① 高度:墩身一次立模不得超过 15m(不含托盘及顶帽在内的高度)，即每次浇注砼的高度不得超过 15m.考虑到工期要求，墩身高度在 15m 米及以内的,各工区最好将墩身和顶帽安排同时施工...
