桩间土开挖及截桩施工方案VIP专享

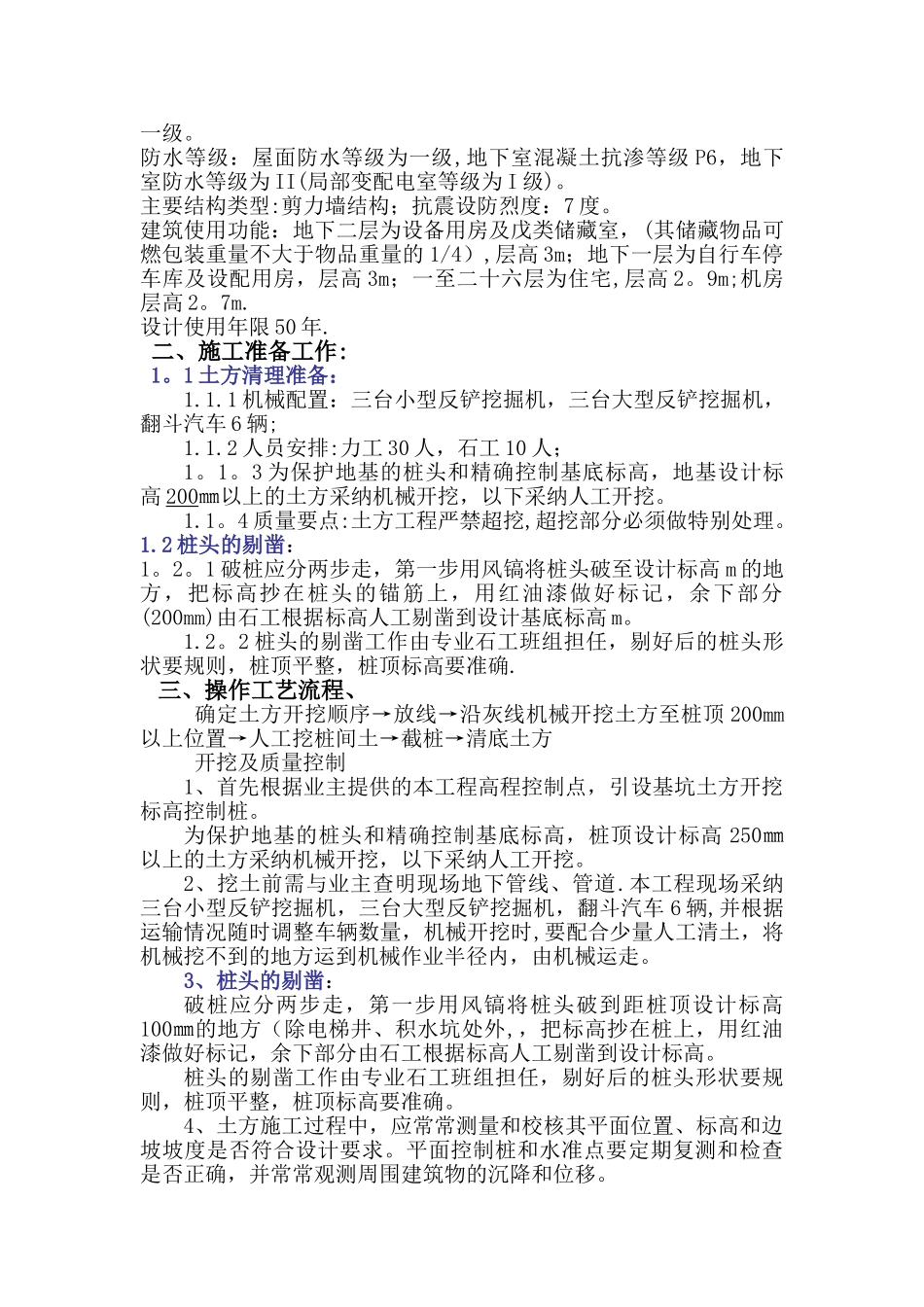

郑东新区合村并城祭城南安置区项目四标段桩间土施工方案编制人：审核人：审批人：新蒲建设集团有限公司2024-10-22土方开挖及截桩施工方案一、工程概况:工程名称：郑东新区合村并城祭城南安置区项目七标段（12#楼、13＃楼、14＃楼、15＃楼、16#楼、17＃楼）建筑地点：河南省郑州市郑东新区彩云三街南、龙湖外环路东（E04—02 地块）建设单位：河南省郑州新区建设投资有限公司17＃楼总建筑面积 18166.25 平方米，地下室建筑面积 1360。59 平方米,地上建筑面积 16805。66 平方米。其中住宅面积 16669。38 平方米，机房层建筑面积 136。28 平方米,建筑基地面积 641。13 平方米.建筑层数：地下 2 层,地上 26 层，屋顶结构标高 75。4m，女儿墙顶标高 76。9m，机房顶标高 80。8m，机房女儿墙顶标高 81.2m，建筑高度 75.85m，室内外高差为 0。45m。建筑分类及耐火等级为:一类高层住宅；耐火等级：地上一级，地下一级。防水等级：屋面防水等级为一级,地下室混凝土抗渗等级 P6，地下室防水等级为 II(局部变配电室等级为 I 级)。主要结构类型:剪力墙结构；抗震设防烈度：7 度。建筑使用功能：地下二层为设备用房及戊类储藏室，(其储藏物品可燃包装重量不大于物品重量的 1/4）,层高 3m；地下一层为自行车停车库及设配用房，层高 3m；一至二十六层为住宅,层高 2。9m;机房层高 2。7m.设计使用年限 50 年.二、施工准备工作:1。1 土方清理准备：1.1.1 机械配置：三台小型反铲挖掘机，三台大型反铲挖掘机，翻斗汽车 6 辆;1.1.2 人员安排:力工 30 人，石工 10 人；1。1。3 为保护地基的桩头和精确控制基底标高，地基设计标高 200㎜以上的土方采纳机械开挖，以下采纳人工开挖。1.1。4 质量要点:土方工程严禁超挖,超挖部分必须做特别处理。1.2 桩头的剔凿：1。2。1 破桩应分两步走，第一步用风镐将桩头破至设计标高 m 的地方，把标高抄在桩头的锚筋上，用红油漆做好标记，余下部分(200mm)由石工根据标高人工剔凿到设计基底标高 m。1.2。2 桩头的剔凿工作由专业石工班组担任，剔好后的桩头形状要规则，桩顶平整，桩顶标高要准确.三、操作工艺流程、确定土方开挖顺序→放线→沿灰线机械开挖土方至桩顶 200mm以上位置→人工挖桩间土→截桩→清底土方开挖及质量控制1、首先根据业主提供的本工程高程控制点，引设基坑土方开挖标高控制桩。为保护地基的桩头和精确控制基底标高，桩顶设计标高 250㎜以上的土方采纳机械...
