桩间土开挖和CFG桩破除施工方案

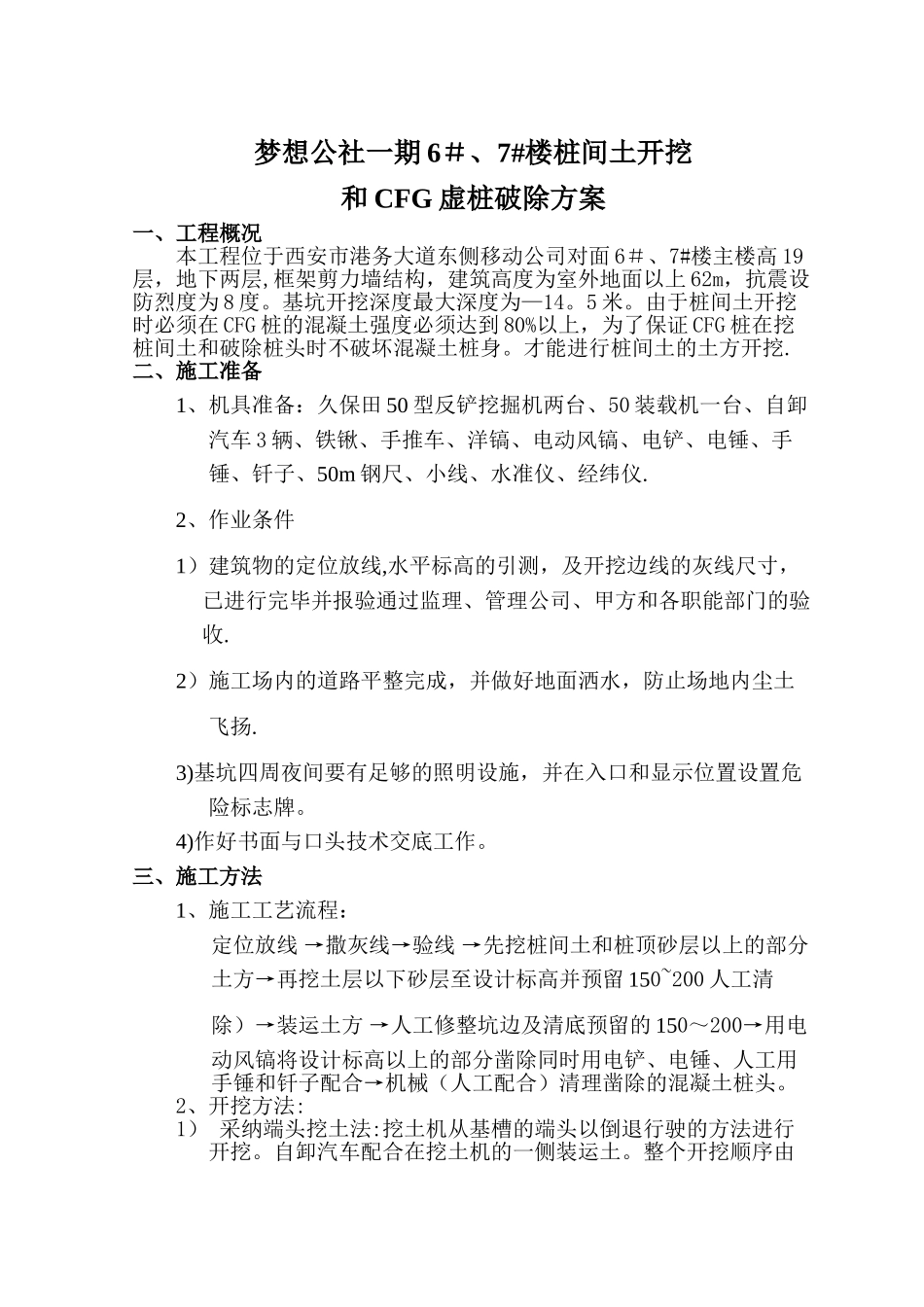

桩间土开挖和CFG桩破除施工方案_第1页
1/5

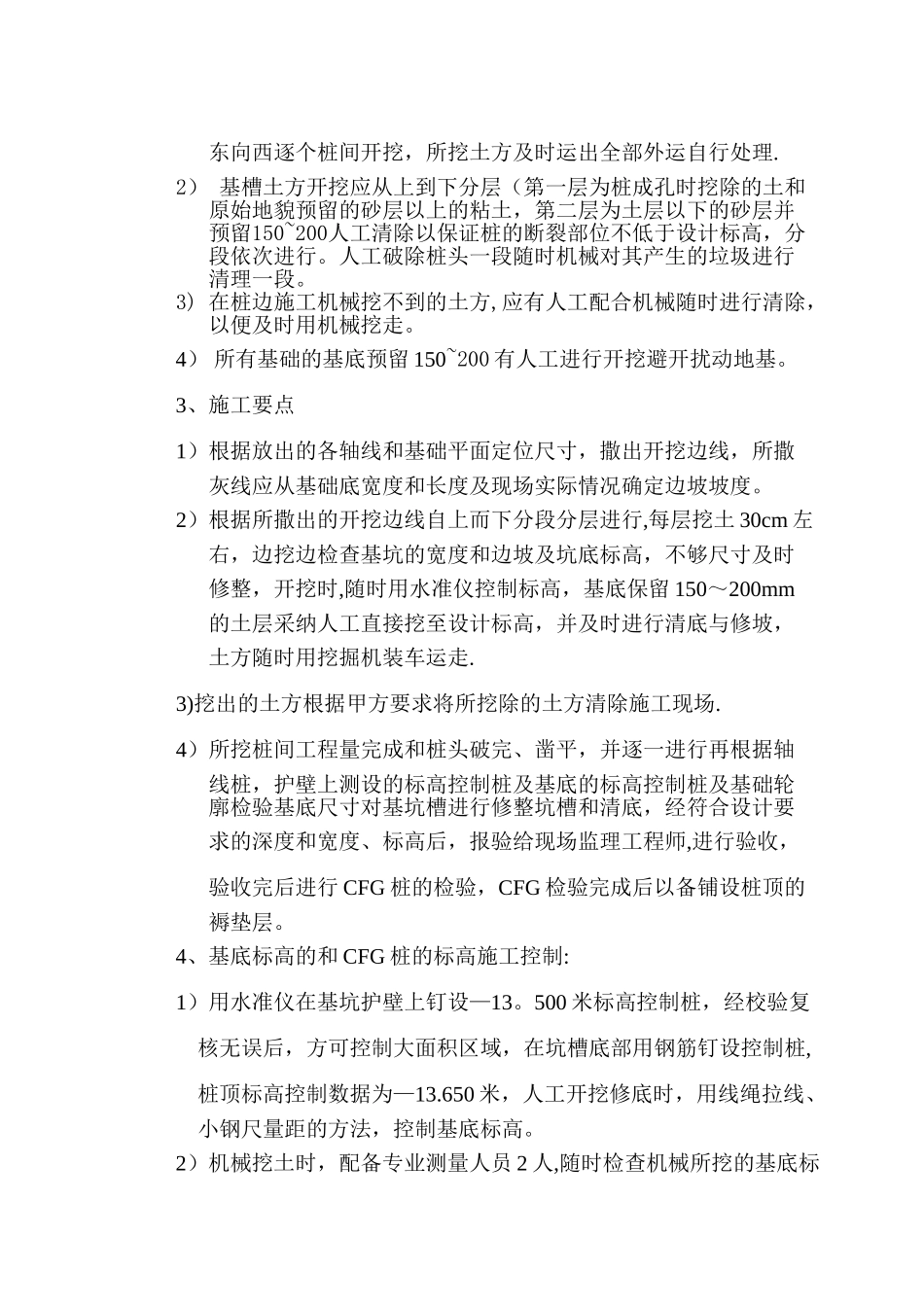

桩间土开挖和CFG桩破除施工方案_第2页
2/5
桩间土开挖和CFG桩破除施工方案_第3页
3/5
梦想公社一期 6#、7#楼桩间土开挖和 CFG 虚桩破除方案一、工程概况本工程位于西安市港务大道东侧移动公司对面 6#、7#楼主楼高 19层,地下两层,框架剪力墙结构,建筑高度为室外地面以上 62m,抗震设防烈度为 8 度。基坑开挖深度最大深度为—14。5 米。由于桩间土开挖时必须在 CFG 桩的混凝土强度必须达到 80%以上,为了保证 CFG 桩在挖桩间土和破除桩头时不破坏混凝土桩身。才能进行桩间土的土方开挖.二、施工准备1、机具准备:久保田 50 型反铲挖掘机两台、50 装载机一台、自卸汽车 3 辆、铁锹、手推车、洋镐、电动风镐、电铲、电锤、手锤、钎子、50m 钢尺、小线、水准仪、经纬仪.2、作业条件1)建筑物的定位放线,水平标高的引测,及开挖边线的灰线尺寸,已进行完毕并报验通过监理、管理公司、甲方和各职能部门的验收.2)施工场内的道路平整完成,并做好地面洒水,防止场地内尘土飞扬.3)基坑四周夜间要有足够的照明设施,并在入口和显示位置设置危险标志牌。4)作好书面与口头技术交底工作。三、施工方法1、施工工艺流程: 定位放线 →撒灰线→验线 →先挖桩间土和桩顶砂层以上的部分土方→再挖土层以下砂层至设计标高并预留 150~200 人工清除)→装运土方 →人工修整坑边及清底预留的 150~200→用电动风镐将设计标高以上的部分凿除同时用电铲、电锤、人工用手锤和钎子配合→机械(人工配合)清理凿除的混凝土桩头。2、开挖方法:1) 采纳端头挖土法:挖土机从基槽的端头以倒退行驶的方法进行开挖。自卸汽车配合在挖土机的一侧装运土。整个开挖顺序由东向西逐个桩间开挖,所挖土方及时运出全部外运自行处理.2) 基槽土方开挖应从上到下分层(第一层为桩成孔时挖除的土和原始地貌预留的砂层以上的粘土,第二层为土层以下的砂层并预留150~200人工清除以保证桩的断裂部位不低于设计标高,分段依次进行。人工破除桩头一段随时机械对其产生的垃圾进行清理一段。3) 在桩边施工机械挖不到的土方,应有人工配合机械随时进行清除,以便及时用机械挖走。4) 所有基础的基底预留 150~200 有人工进行开挖避开扰动地基。3、施工要点1)根据放出的各轴线和基础平面定位尺寸,撒出开挖边线,所撒灰线应从基础底宽度和长度及现场实际情况确定边坡坡度。2)根据所撒出的开挖边线自上而下分段分层进行,每层挖土 30cm 左右,边挖边检查基坑的宽度和边坡及坑底标高,不够尺寸及时修整,开挖时,随时用水准仪控制标高,基底保留 150~...
