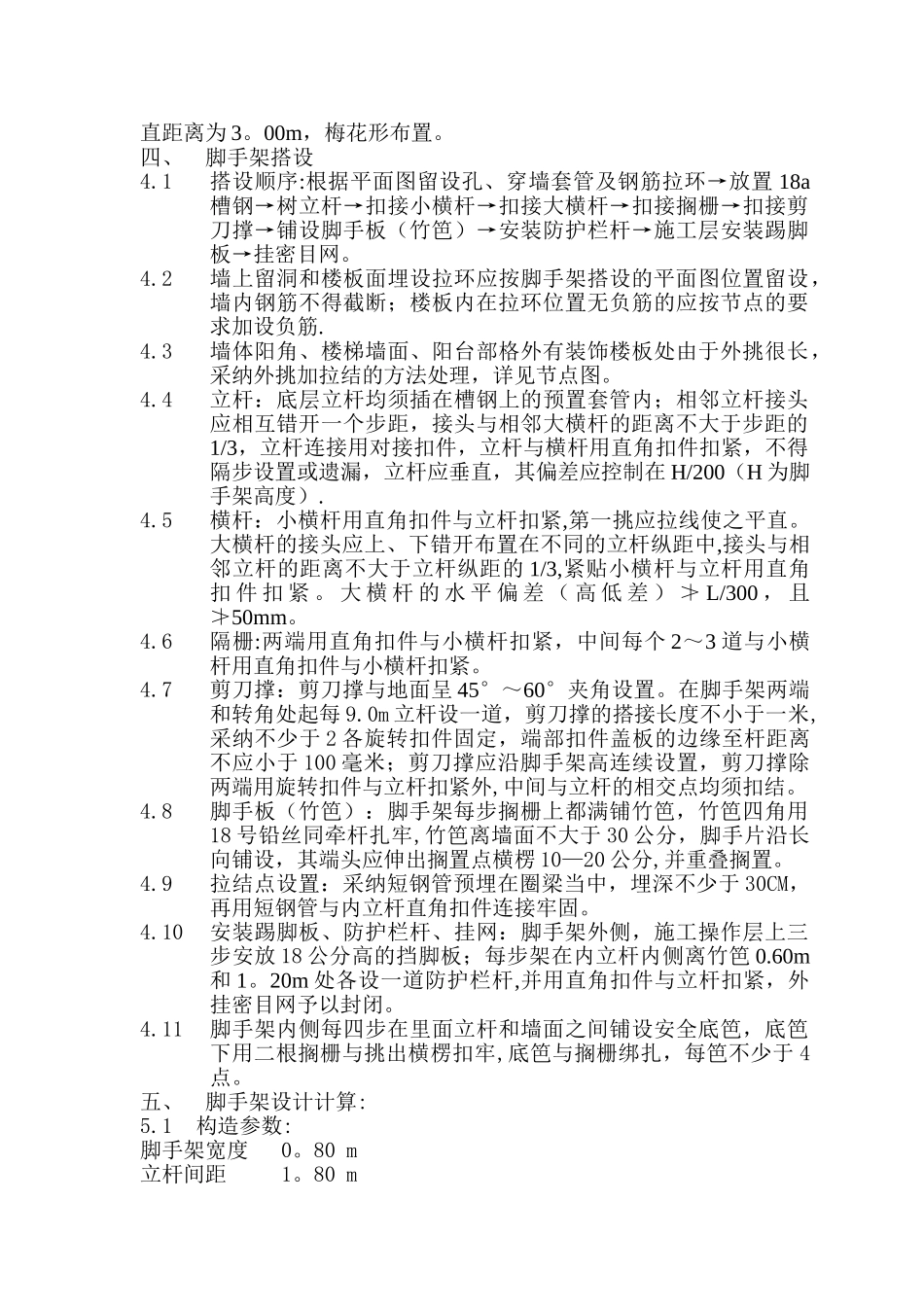

槽钢外挑脚手架施工方案一、概况：本工程 22 号楼标准层层高 2。9m，总高度 59。6m；23 号楼标准层层高 2.9m，总高度 53。7m，均系剪力墙结构。根据现场实际施工情况,1～9 层采纳单管双排落地式脚手架，9 层以上采纳槽钢外挑脚手架，每 6 层一挑；即 22 号楼自 9 层外挑至 14 层顶，再从 15 层楼面外挑至屋面，23 号楼自 8 层外挑至 13 层顶，再从 14 层楼面外挑至屋面.二、材料要求2.1型钢:采纳 18a 槽钢；2.2拉杆：采纳未经冷处理的 Q235 的 Φ25 圆钢(爬架专用拉杆）,螺母为 M24;2.3垫片：采纳钢号为 Q235 的 10 厚钢板；2.4钢管：采纳其质量应符合“普碳 钢技术条件”GB700-88 的要求,长度一般为 4～6M，小横杆长度为 1。1～1。3M 的外径为Ф48MM，壁厚为 3。5MM 的焊接钢管.且钢管端部切口应平整，严禁使用有明显变形、裂缝和严重锈蚀的钢管。2.5扣件：应符合 GB978-67 的规定,其机械性能不低于 KT33—8 的可锻铸铁要求，其附件(T 型螺栓、螺母、垫圈)的材料应符合A3 钢的要求。如发现扣件有裂纹、气孔、砂眼、变形和滑丝缺陷的不得使用.扣件与钢管的贴合面要接触良好。2.6竹笆应横向密编，纵片不得少与五道,每道用双片。横片应一正一反，在四周边应用两根竹片相对夹紧，并打眼穿 18 号铁丝扎牢.2.7挑脚手每次搭设的总高度为 19。8m（含上层的防护栏杆)三、脚手架构造脚手架由①槽钢②立杆③小横杆④大横杆⑤剪刀撑⑥搁栅⑦脚手板⑧防护栏杆等组成。构造参数如下:立杆中心至建筑物边净距离为 0。40m;立杆横向间距为 1。00m；立杆纵向间距≤1.80m;大横杆步距为 1.80m；小横杆两端伸出外立杆0。10m、内立杆 0。20~0.30m;搁栅间距 0.25m；防护栏杆高度(离竹笆面高度）0。60m、1。20m 各一道;与墙体的拉结水平距离为 3.6m，垂直距离为 3。00m，梅花形布置。四、脚手架搭设4.1搭设顺序:根据平面图留设孔、穿墙套管及钢筋拉环→放置 18a槽钢→树立杆→扣接小横杆→扣接大横杆→扣接搁栅→扣接剪刀撑→铺设脚手板（竹笆）→安装防护栏杆→施工层安装踢脚板→挂密目网。4.2墙上留洞和楼板面埋设拉环应按脚手架搭设的平面图位置留设，墙内钢筋不得截断；楼板内在拉环位置无负筋的应按节点的要求加设负筋.4.3墙体阳角、楼梯墙面、阳台部格外有装饰楼板处由于外挑很长，采纳外挑加拉结的方法处理，详见节点图。4.4立杆：底层立杆均须插在槽钢上的预置套管内；相邻立杆接头应相互错开一个...
