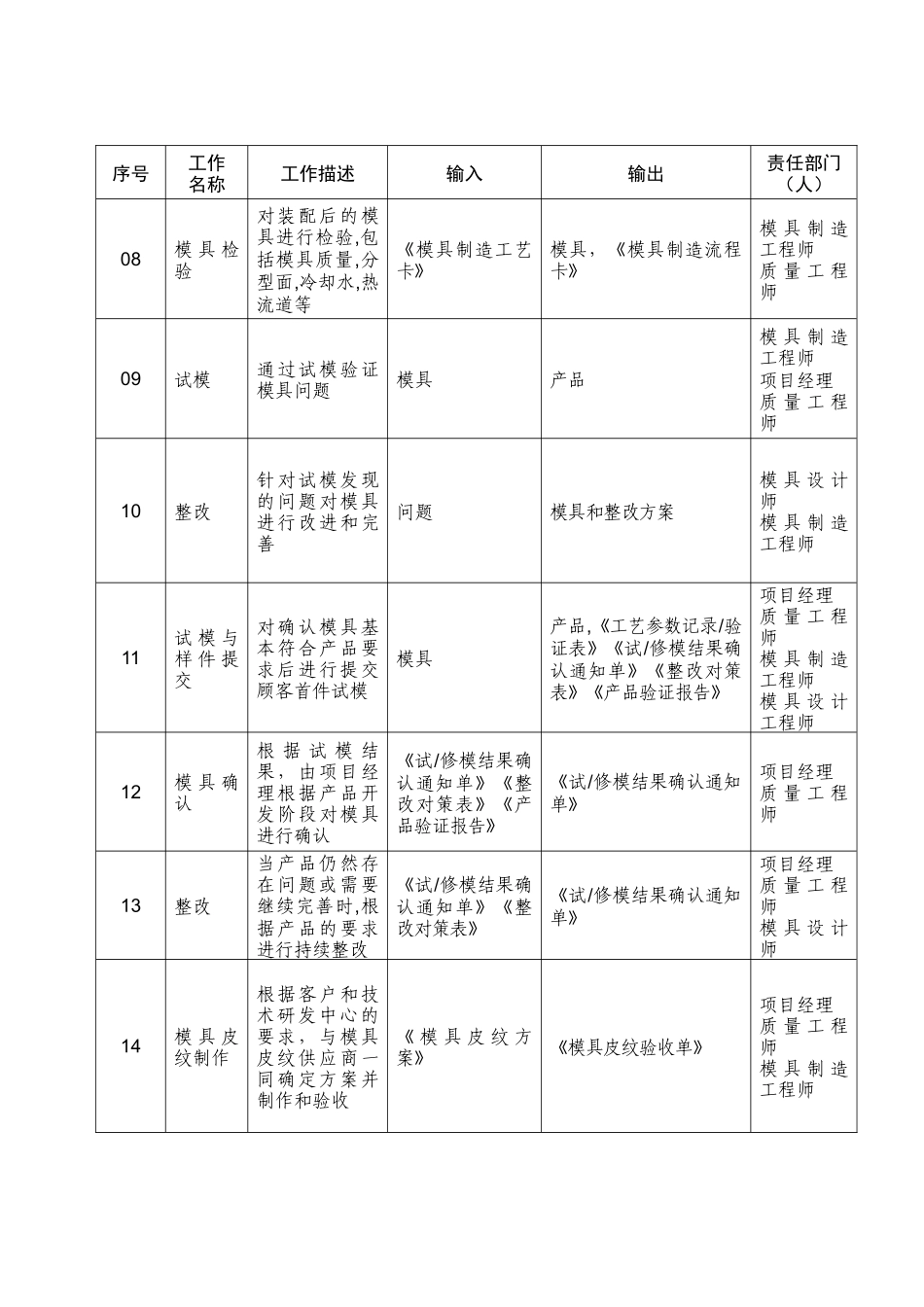

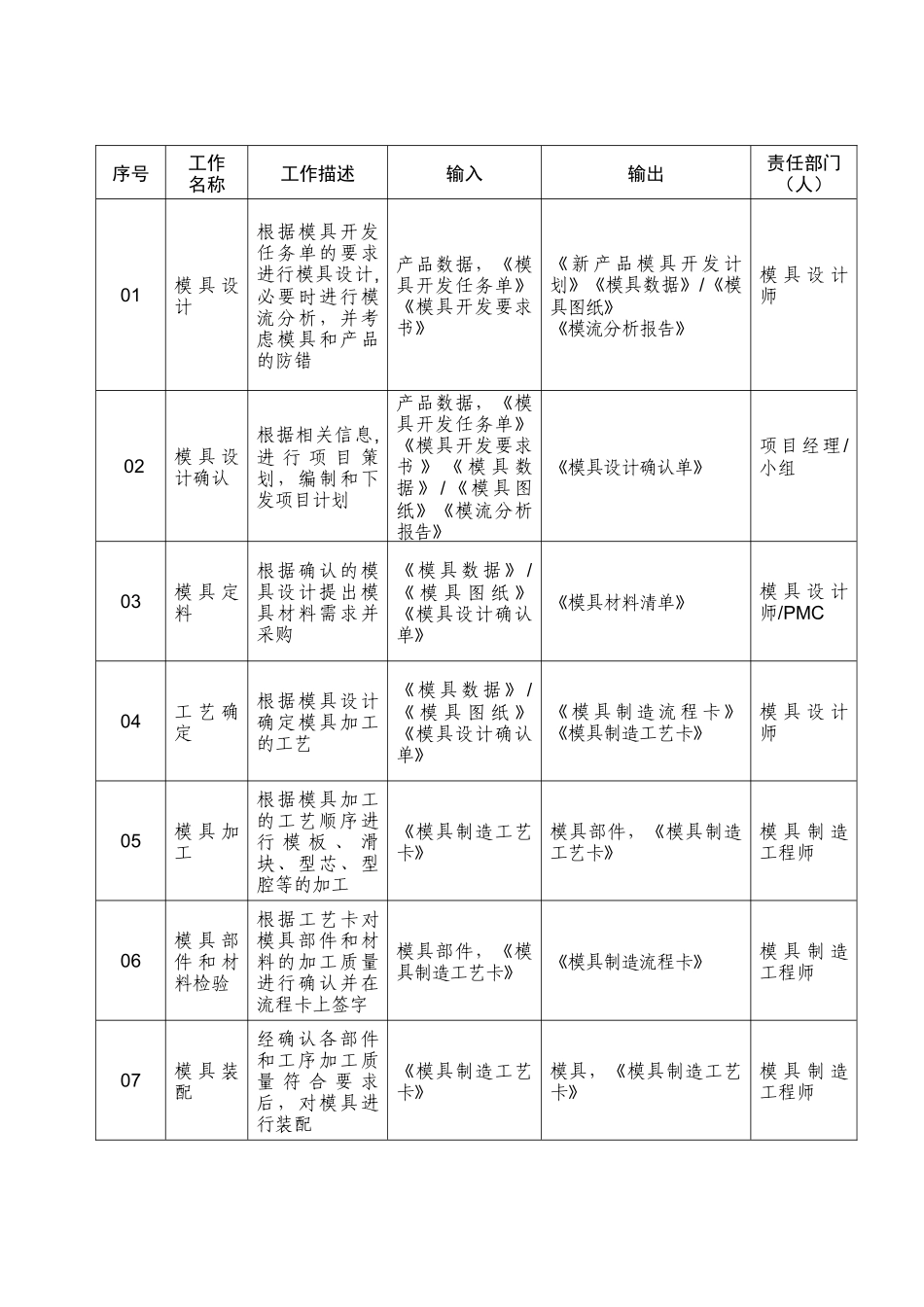

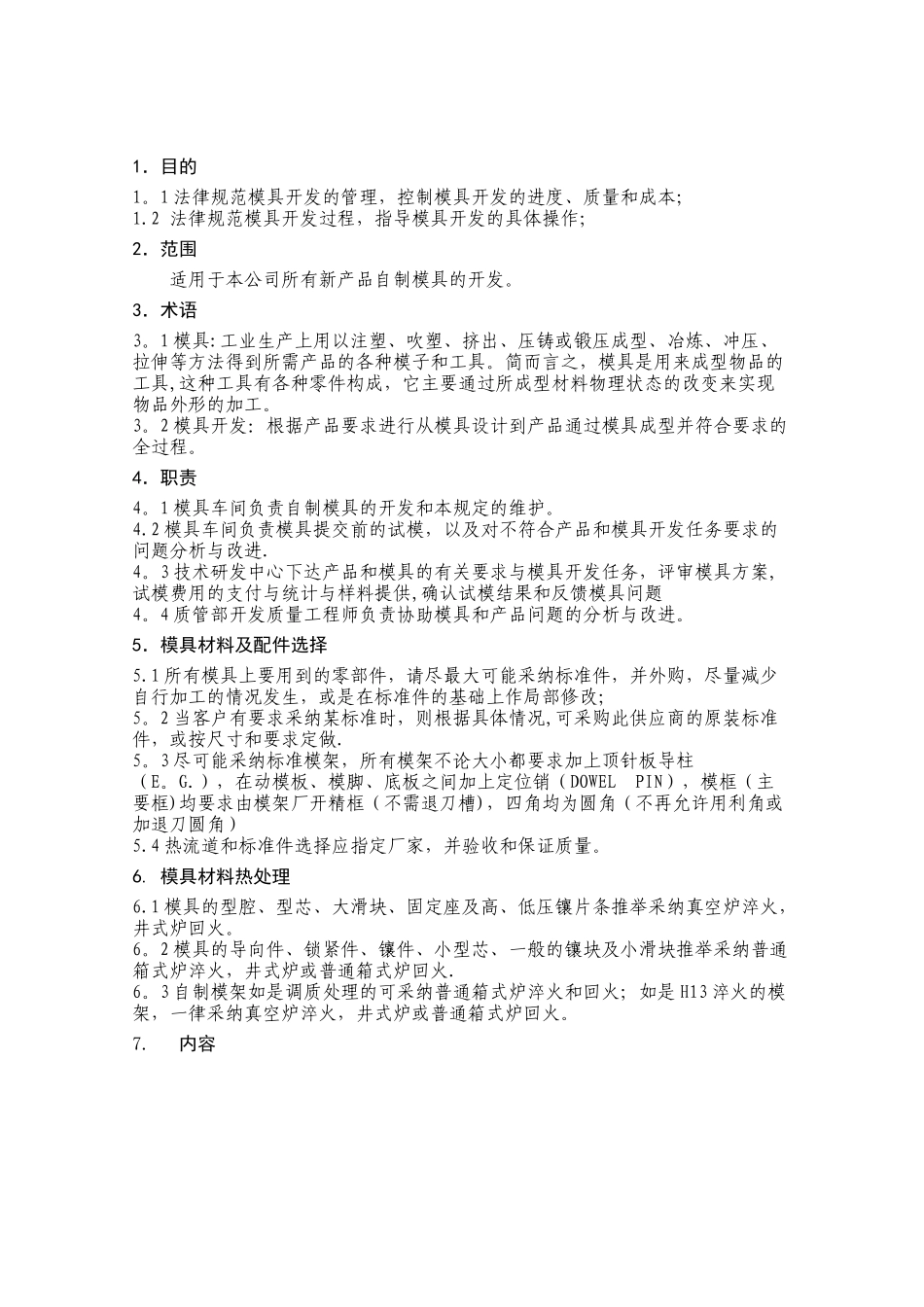

1.目的 1。1 法律规范模具开发的管理,控制模具开发的进度、质量和成本; 1.2 法律规范模具开发过程,指导模具开发的具体操作; 2.范围 适用于本公司所有新产品自制模具的开发。 3.术语 3。1 模具:工业生产上用以注塑、吹塑、挤出、压铸或锻压成型、冶炼、冲压、拉伸等方法得到所需产品的各种模子和工具。简而言之,模具是用来成型物品的工具,这种工具有各种零件构成,它主要通过所成型材料物理状态的改变来实现物品外形的加工。3。2 模具开发:根据产品要求进行从模具设计到产品通过模具成型并符合要求的全过程。4.职责 4。1 模具车间负责自制模具的开发和本规定的维护。4.2 模具车间负责模具提交前的试模,以及对不符合产品和模具开发任务要求的问题分析与改进.4。3 技术研发中心下达产品和模具的有关要求与模具开发任务,评审模具方案,试模费用的支付与统计与样料提供,确认试模结果和反馈模具问题4。4 质管部开发质量工程师负责协助模具和产品问题的分析与改进。5.模具材料及配件选择5.1 所有模具上要用到的零部件,请尽最大可能采纳标准件,并外购,尽量减少自行加工的情况发生,或是在标准件的基础上作局部修改;5。2 当客户有要求采纳某标准时,则根据具体情况,可采购此供应商的原装标准件,或按尺寸和要求定做.5。3 尽可能采纳标准模架,所有模架不论大小都要求加上顶针板导柱(E。G.),在动模板、模脚、底板之间加上定位销(DOWEL PIN),模框(主要框)均要求由模架厂开精框(不需退刀槽),四角均为圆角(不再允许用利角或加退刀圆角)5.4 热流道和标准件选择应指定厂家,并验收和保证质量。6. 模具材料热处理6.1 模具的型腔、型芯、大滑块、固定座及高、低压镶片条推举采纳真空炉淬火,井式炉回火。6。2 模具的导向件、锁紧件、镶件、小型芯、一般的镶块及小滑块推举采纳普通箱式炉淬火,井式炉或普通箱式炉回火.6。3 自制模架如是调质处理的可采纳普通箱式炉淬火和回火;如是 H13 淬火的模架,一律采纳真空炉淬火,井式炉或普通箱式炉回火。7. 内容 序号工作名称工作描述输入输出责任部门(人)01模 具 设计根据模具开发任务单的要求进行模具设计,必要时进行模流分析,并考虑模具和产品的防错产品数据,《模具开发任务单》《模具开发要求书》《 新 产 品 模 具 开 发 计划》《模具数据》/《模具图纸》《模流分析报告》模 具 设 计师02模 具 设计确认根据相关信息,进 行 项 目 策划...
