模拟电子线路教案

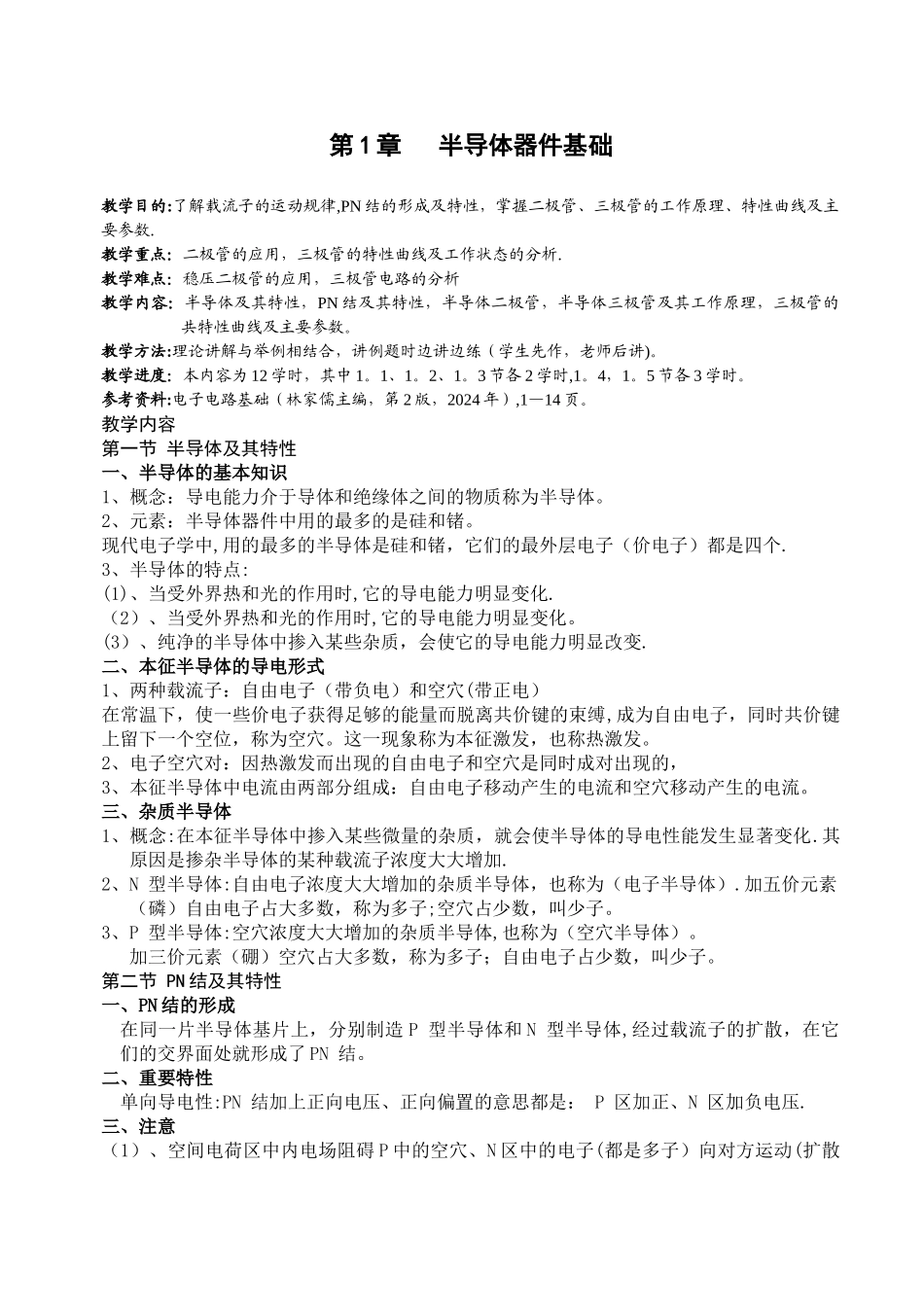

模拟电子线路教案_第1页

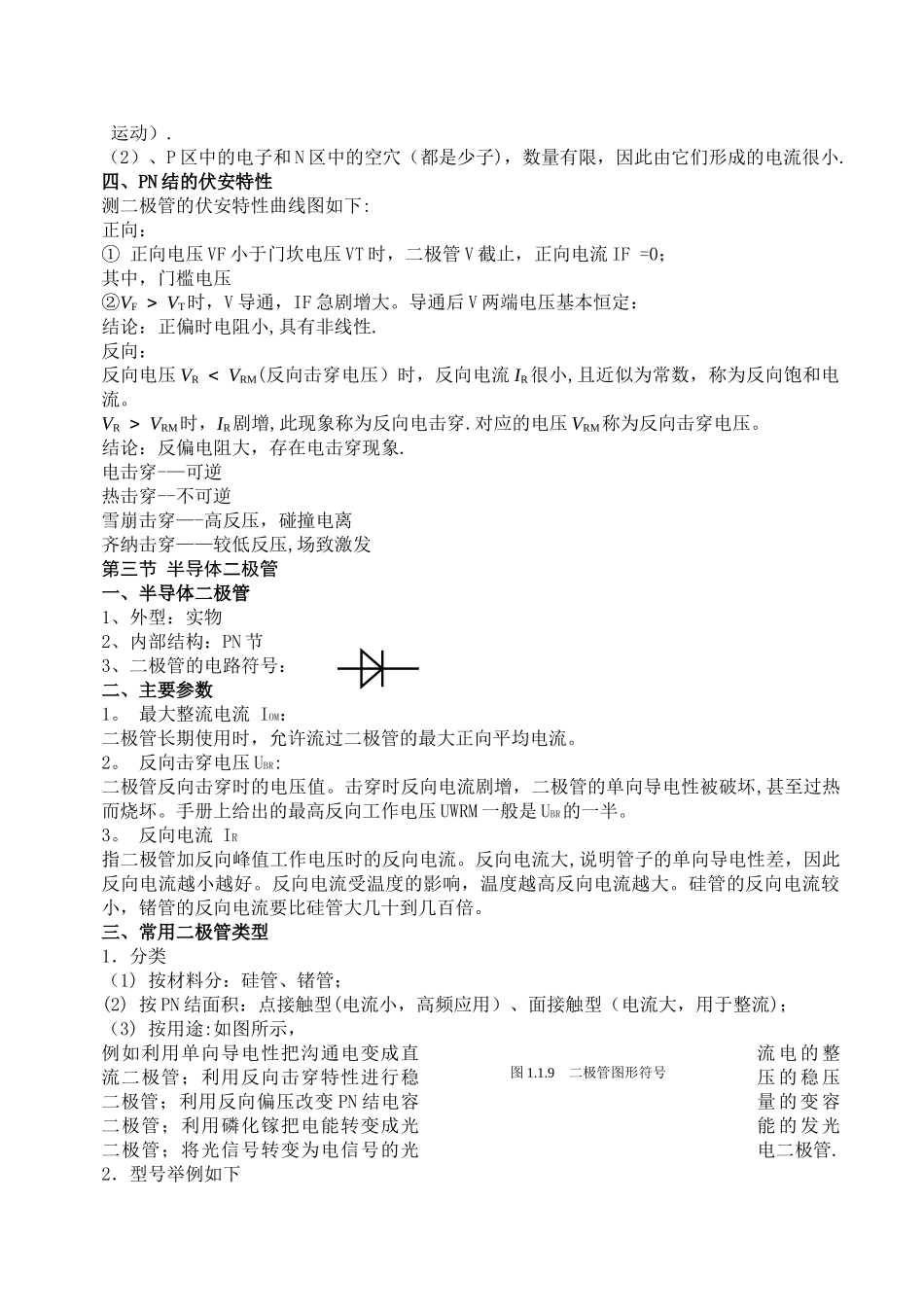

模拟电子线路教案_第2页
模拟电子线路教案_第3页
第 1 章 半导体器件基础教学目的:了解载流子的运动规律,PN 结的形成及特性,掌握二极管、三极管的工作原理、特性曲线及主要参数.教学重点:二极管的应用,三极管的特性曲线及工作状态的分析.教学难点:稳压二极管的应用,三极管电路的分析教学内容:半导体及其特性,PN 结及其特性,半导体二极管,半导体三极管及其工作原理,三极管的共特性曲线及主要参数。 教学方法:理论讲解与举例相结合,讲例题时边讲边练(学生先作,老师后讲)。教学进度:本内容为 12 学时,其中 1。1、1。2、1。3 节各 2 学时,1。4,1。5 节各 3 学时。参考资料:电子电路基础(林家儒主编,第 2 版,2024 年),1—14 页。教学内容第一节 半导体及其特性一、半导体的基本知识1、概念:导电能力介于导体和绝缘体之间的物质称为半导体。2、元素:半导体器件中用的最多的是硅和锗。现代电子学中,用的最多的半导体是硅和锗,它们的最外层电子(价电子)都是四个. 3、半导体的特点:(1)、当受外界热和光的作用时,它的导电能力明显变化.(2)、当受外界热和光的作用时,它的导电能力明显变化。(3)、纯净的半导体中掺入某些杂质,会使它的导电能力明显改变.二、本征半导体的导电形式1、两种载流子:自由电子(带负电)和空穴(带正电)在常温下,使一些价电子获得足够的能量而脱离共价键的束缚,成为自由电子,同时共价键上留下一个空位,称为空穴。这一现象称为本征激发,也称热激发。2、电子空穴对:因热激发而出现的自由电子和空穴是同时成对出现的,3、本征半导体中电流由两部分组成:自由电子移动产生的电流和空穴移动产生的电流。三、杂质半导体1、概念:在本征半导体中掺入某些微量的杂质,就会使半导体的导电性能发生显著变化.其原因是掺杂半导体的某种载流子浓度大大增加.2、N 型半导体:自由电子浓度大大增加的杂质半导体,也称为(电子半导体).加五价元素(磷)自由电子占大多数,称为多子;空穴占少数,叫少子。3、P 型半导体:空穴浓度大大增加的杂质半导体,也称为(空穴半导体)。加三价元素(硼)空穴占大多数,称为多子;自由电子占少数,叫少子。第二节 PN 结及其特性一、PN 结的形成在同一片半导体基片上,分别制造 P 型半导体和 N 型半导体,经过载流子的扩散,在它们的交界面处就形成了 PN 结。二、重要特性 单向导电性:PN 结加上正向电压、正向偏置的意思都是: P 区加正、N 区加负电压.三、注意(1)、空间电荷区中内电场阻碍...
