模板及支撑工程

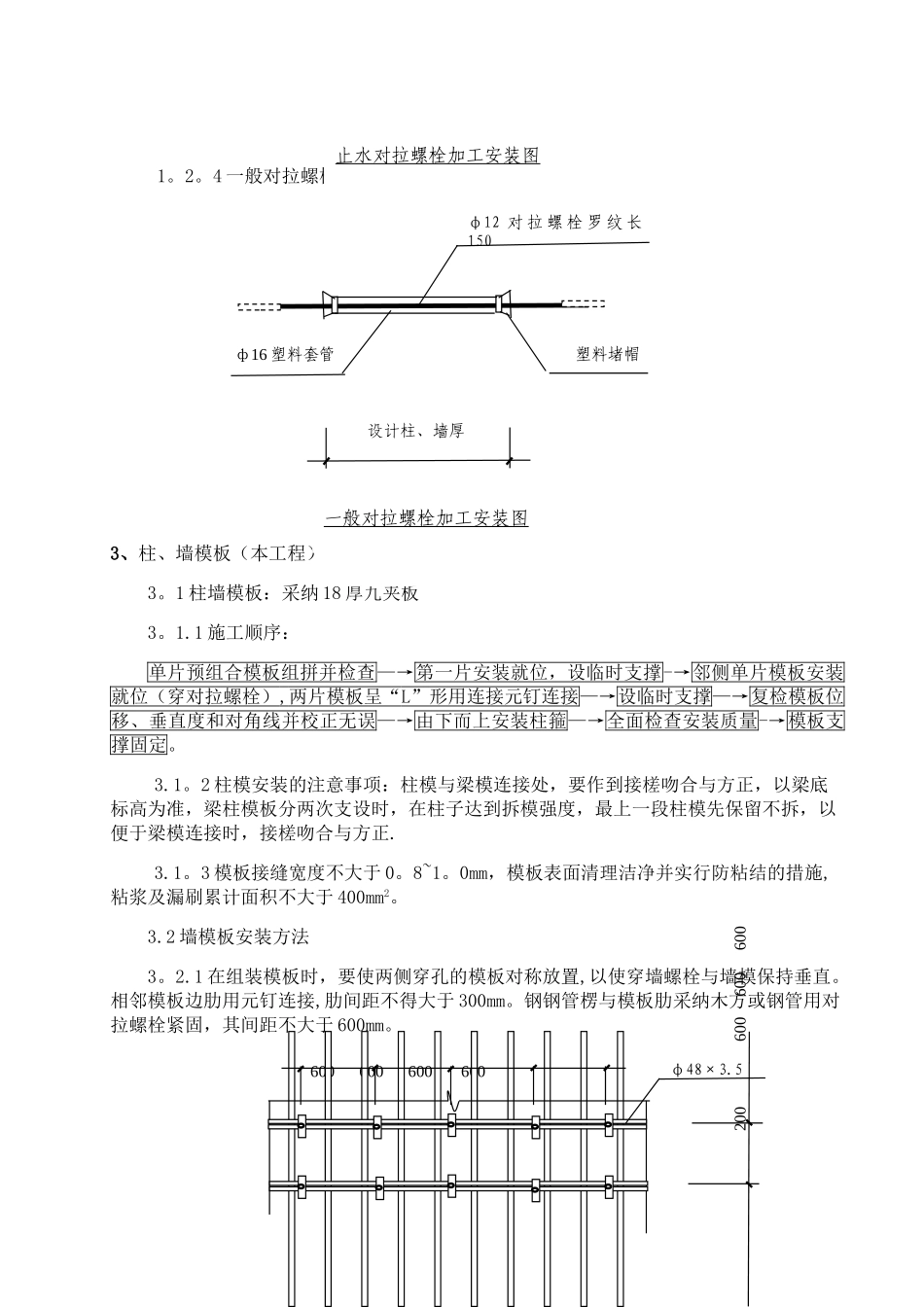

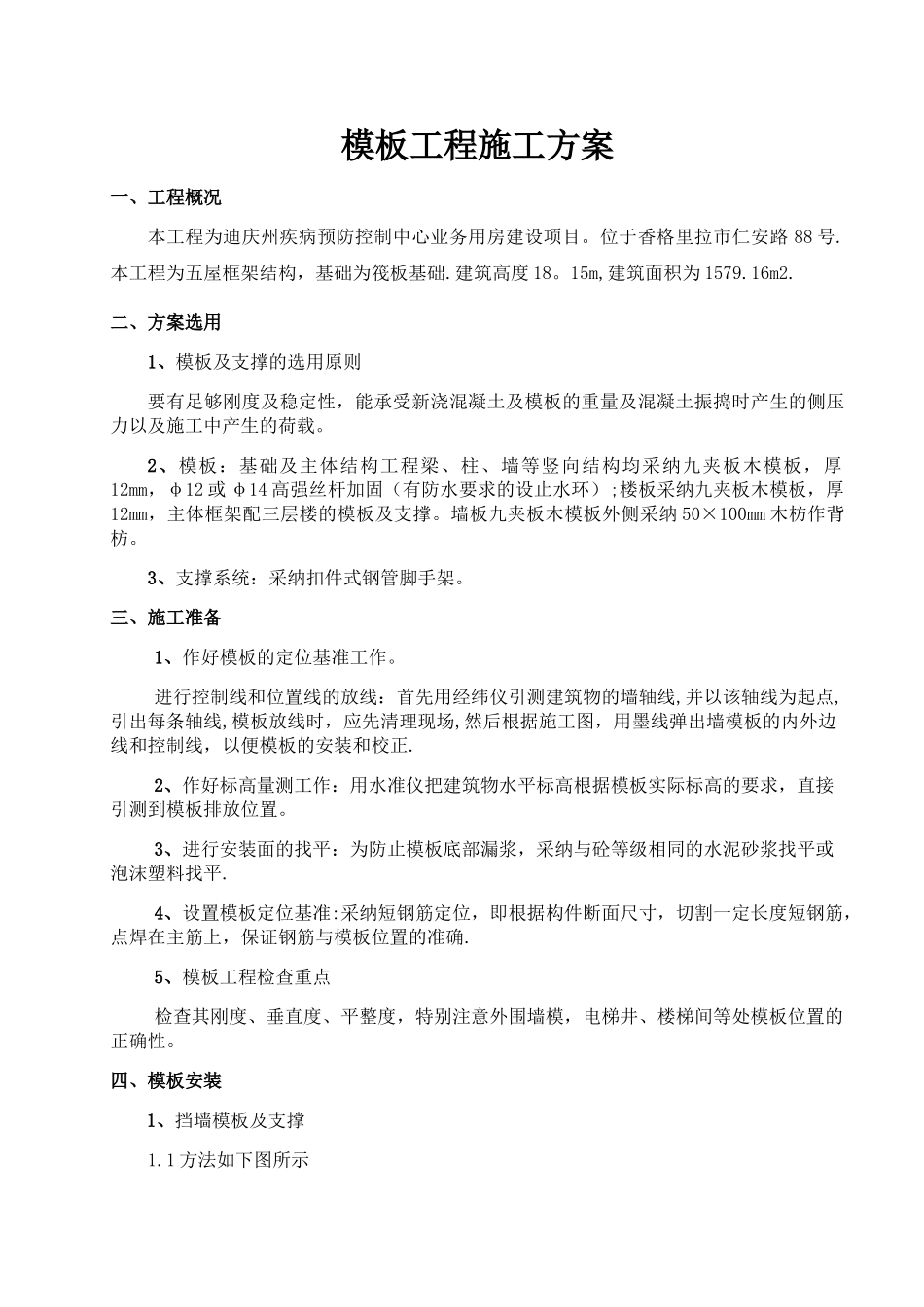

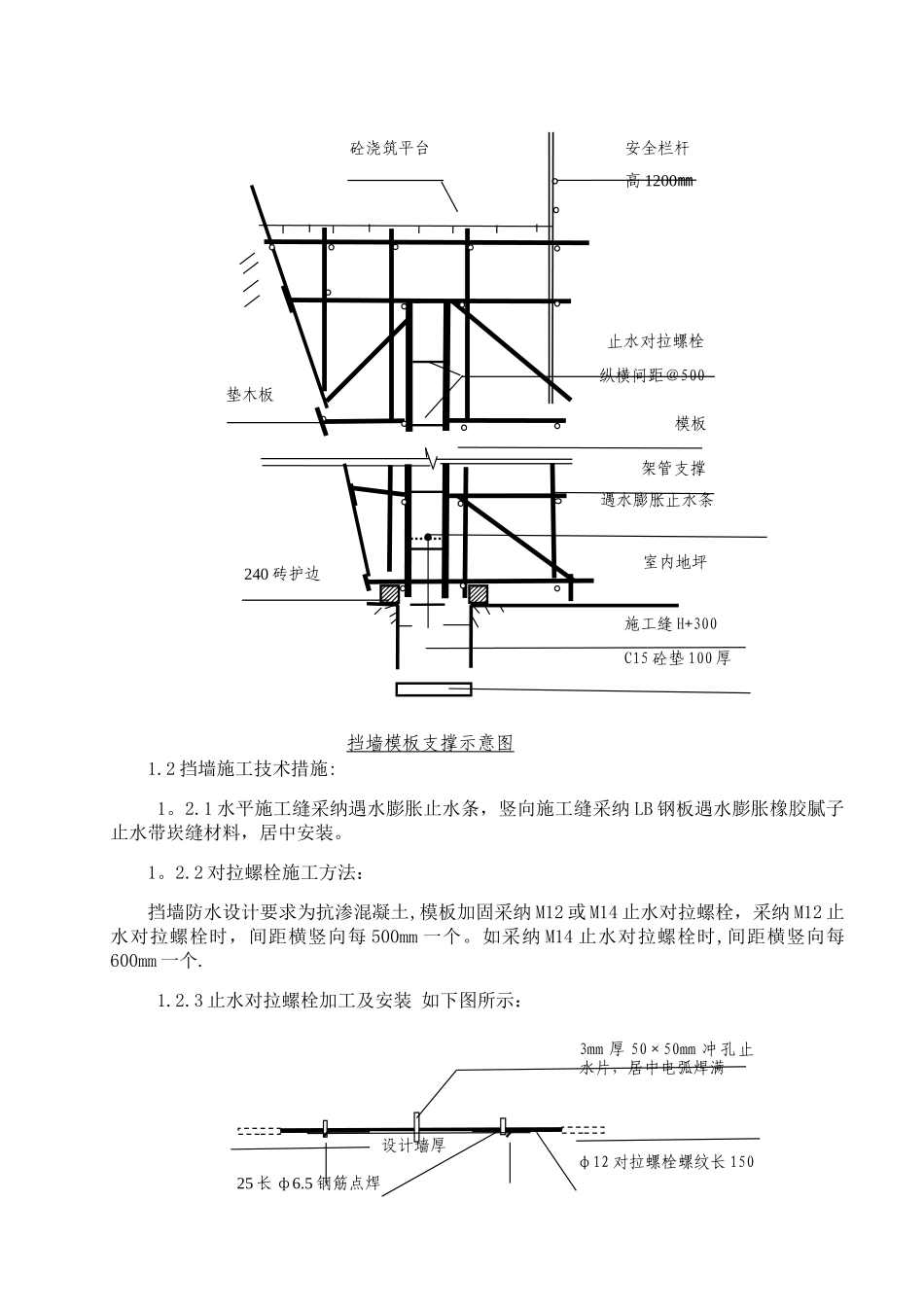

模板工程施工方案一、工程概况本工程为迪庆州疾病预防控制中心业务用房建设项目。位于香格里拉市仁安路 88 号.本工程为五屋框架结构，基础为筏板基础.建筑高度 18。15m,建筑面积为 1579.16m2.二、方案选用1、模板及支撑的选用原则要有足够刚度及稳定性，能承受新浇混凝土及模板的重量及混凝土振捣时产生的侧压力以及施工中产生的荷载。2、模板：基础及主体结构工程梁、柱、墙等竖向结构均采纳九夹板木模板，厚12mm，φ12 或 φ14 高强丝杆加固（有防水要求的设止水环）;楼板采纳九夹板木模板，厚12mm，主体框架配三层楼的模板及支撑。墙板九夹板木模板外侧采纳 50×100mm 木枋作背枋。3、支撑系统：采纳扣件式钢管脚手架。三、施工准备1、作好模板的定位基准工作。进行控制线和位置线的放线：首先用经纬仪引测建筑物的墙轴线,并以该轴线为起点,引出每条轴线,模板放线时，应先清理现场,然后根据施工图，用墨线弹出墙模板的内外边线和控制线，以便模板的安装和校正.2、作好标高量测工作：用水准仪把建筑物水平标高根据模板实际标高的要求，直接引测到模板排放位置。3、进行安装面的找平：为防止模板底部漏浆，采纳与砼等级相同的水泥砂浆找平或泡沫塑料找平.4、设置模板定位基准:采纳短钢筋定位，即根据构件断面尺寸，切割一定长度短钢筋，点焊在主筋上，保证钢筋与模板位置的准确.5、模板工程检查重点检查其刚度、垂直度、平整度，特别注意外围墙模，电梯井、楼梯间等处模板位置的正确性。四、模板安装1、挡墙模板及支撑1.1 方法如下图所示3mm 厚 50×50mm 冲孔止水片，居中电弧焊满φ12 对拉螺栓螺纹长 15025 长 ф6.5 钢筋点焊1.2 挡墙施工技术措施:1。2.1 水平施工缝采纳遇水膨胀止水条，竖向施工缝采纳 LB 钢板遇水膨胀橡胶腻子止水带崁缝材料，居中安装。1。2.2 对拉螺栓施工方法：挡墙防水设计要求为抗渗混凝土,模板加固采纳 M12 或 M14 止水对拉螺栓，采纳 M12 止水对拉螺栓时，间距横竖向每 500mm 一个。如采纳 M14 止水对拉螺栓时,间距横竖向每600mm 一个.1.2.3 止水对拉螺栓加工及安装 如下图所示：挡墙模板支撑示意图安全栏杆高 1200㎜室内地坪施工缝 H+300C15 砼垫 100 厚止水对拉螺栓纵横间距＠500模板架管支撑遇水膨胀止水条砼浇筑平台设计墙厚垫木板240 砖护边φ12 对 拉 螺 栓 罗 纹 长150塑料堵帽ф16 塑料套管200 600 600 600 6001。2。4 一般对拉螺栓加工及安装方法3、...
